高功率半导体激光二极管泵浦源结构

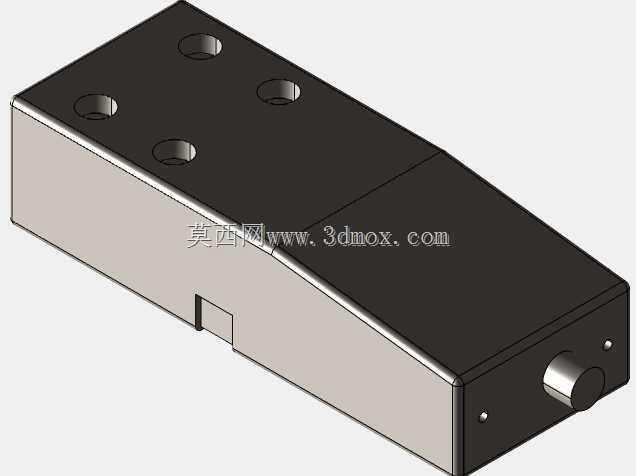

　　这款半导体激光发射单元，是固体激光加工设备核心泵浦部件的具象化三维结构，日常在工业激光打标、金属薄板焊接、精密激光熔覆设备的光路系统里都能见到它的身影，作为光能量输出的核心载体，它承担着将电能转化为特定波长激光能量，为后续谐振腔提供稳定泵浦光源的作用。从结构设计逻辑来看，整体采用长方体一体化封装思路，主体外壳做了两段式台阶造型，上半部分的安装面预留了四个沉头安装孔，孔位排布严格遵循光学安装基准的对称原则，安装时可以直接通过内六角螺丝将整个模块固定在水冷散热基板上，不需要额外设计转接支架，能大幅压缩光路系统的整体装配空间。输出端的圆柱形准直镜套筒做了同轴度公差约束，建模时特意保留了镜筒与主体外壳的配合台阶，

　　装配时可以直接将准直镜片组压入套筒内，靠台阶面定位保证光轴与安装基准面的平行度，避免后续光路调校时出现光轴偏移的问题。外壳侧面预留的微小定位销孔，是为了在多模块阵列拼接时做精准定位用的——当需要搭建更高功率的泵浦源阵列时，多个同型号模块可以靠销孔对齐，保证所有单元的输出光轴平行度控制在允许公差范围内，不会出现各模块光束指向偏差导致的耦合效率下降问题。从安装边界来看，模块整体的长宽高比例适配常规工业水冷板的安装尺寸，底部平面做了平面度要求，和散热面贴合时不需要额外做平整度修整，只要涂覆薄薄一层导热硅脂就能保证散热接触面积，避免工作时因为热堆积导致波长漂移、输出功率下降。设计时特意将电极连接端设置在模块尾端的侧方，

　　和光输出端分置模块两端，这样布线时光纤、电线可以分别从两端走线路径排布，不会出现线缆遮挡光路、或者和光学调整架干涉的问题。在实际设备选型时，这类封装结构的激光二极管模块，不需要额外设计密封外壳，自身的金属封装已经做了防尘防潮处理，可以直接在工业车间的常规环境下使用，只要保证散热基板的水冷流量满足散热要求，就能长期稳定输出额定功率的激光。建模过程中还原的外壳分模线细节，对应实际生产中的封装焊接位置，结构设计时在分模线位置做了微小的退刀槽，既方便焊接工艺实施，也能避免焊接溢料影响安装面的平面度。上半部分的加厚壳体设计，一方面是为了增加整体结构的刚性，避免安装时螺丝锁紧力导致壳体变形挤压内部的激光芯片，另一方面加厚的壳体也能增加热容量，

　　在设备刚启动的冷态阶段，减缓芯片升温速度，让输出功率更快进入稳定区间。对于做激光设备结构设计的工程师来说，这个模型的安装孔位、输出端尺寸、整体外形边界都可以直接作为布局参考，在做整机光路排布时，直接调用这个模型就能提前预判安装空间、预留走线和散热的位置，不用再反复核对器件样本的二维尺寸，能大幅缩短设备开发的结构设计周期，也能避免二维尺寸核对时出现的装配干涉问题。
