北京凯普林940nm65W泵浦激光二极管结构

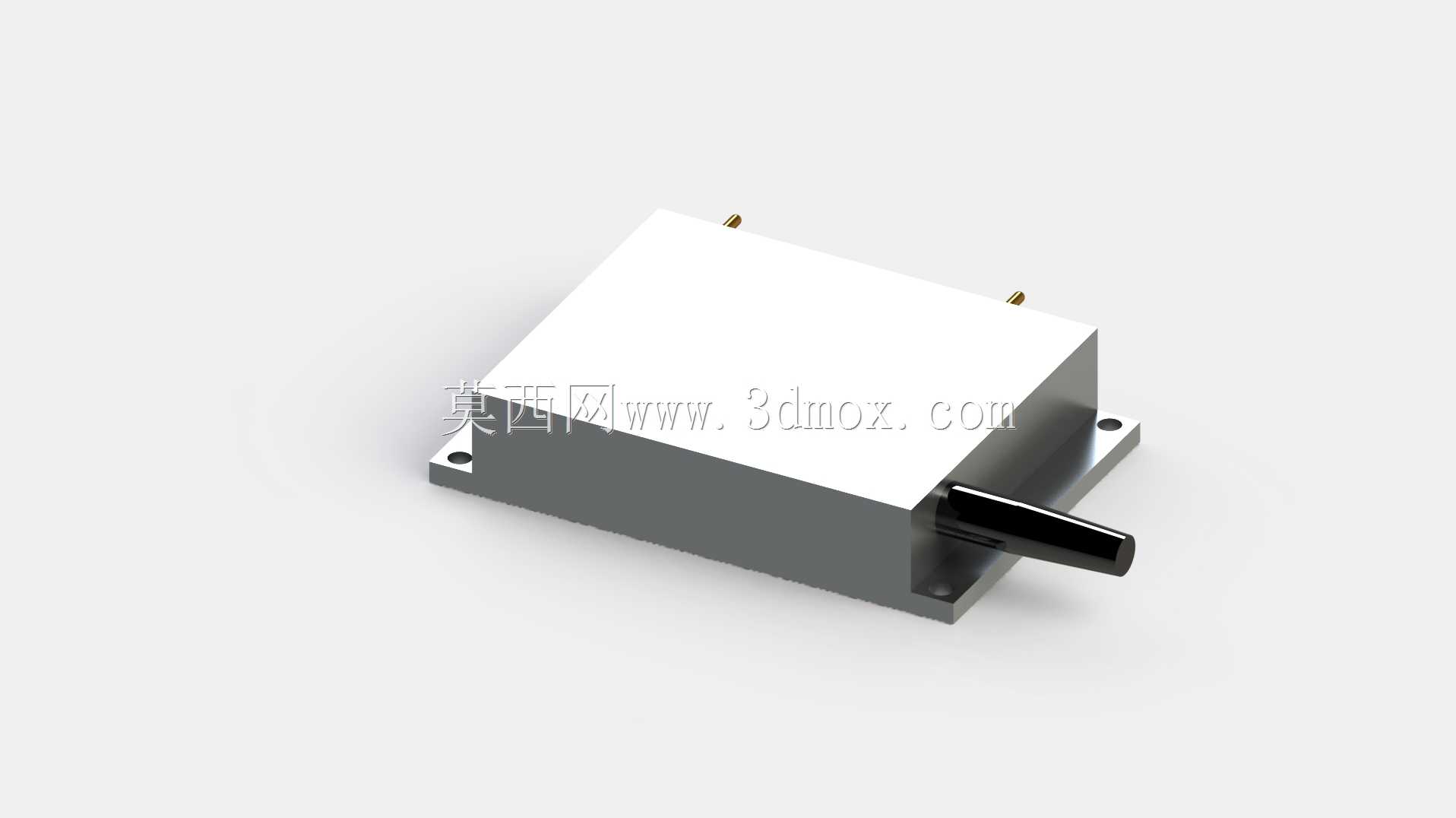

　　这款高功率半导体激光发射器件，核心面向光纤激光器泵浦、工业激光加工、医疗激光设备、科研光学实验等场景的核心光源配套需求，作为固体激光器、光纤激光器的核心泵浦源，可直接为增益介质提供稳定的940nm波长光能量输入，也可单独作为直接激光光源用于塑料焊接、表面热处理、激光医疗美容等对输出功率稳定性有严苛要求的工况。从结构设计逻辑来看，整体采用密封式矩形金属壳体封装，壳体主体选用高导热铝合金材质做硬质阳极氧化处理，上表面做哑光黑氧化层来降低杂散光反射，侧壁保留亮面金属原色兼顾散热与结构辨识度，底部预留两个定位安装孔，可直接通过M2规格螺丝固定在配套水冷或风冷散热基板上，安装时需保证壳体底面与散热面完全贴合，必要时填充导热硅脂降低接触热阻，

　　避免长期高功率工作时结温过高导致波长漂移或功率衰减。器件的输出端采用带黑色防护套的光纤耦合输出结构，光纤护套做了防弯折加固设计，在靠近壳体的根部做了应力释放结构，避免设备装配、运维过程中拉扯光纤导致耦合偏移，影响输出功率稳定性；壳体侧面伸出的两个金属引脚为供电与温控引脚，引脚直径与间距匹配行业通用的激光驱动板接插件规格，可直接适配市面上主流的高功率激光二极管驱动电源，无需额外做转接结构设计。在功能特性层面，该器件额定平均输出功率65W，中心发射波长940nm，波长温度漂移系数控制在0.3nm/℃以内，可适配掺镱光纤的吸收峰，泵浦效率比同功率808nm器件高出15%左右，适合用于中功率连续光纤激光器的泵浦组阵。

　　建模过程中完全还原了实物的安装边界尺寸，壳体的长宽高比例、引脚伸出长度、光纤弯折最小半径、安装孔的孔位坐标与公差都严格按照器件手册的标称值绘制，结构设计师在做整机设备布局时，可直接调用该模型完成光源模块的堆叠排布，提前预留散热空间、光纤走线路径与供电接线空间，避免实际装配时出现结构干涉。考虑到工业场景的使用需求，壳体的边角做了小尺寸倒角处理，没有尖锐棱角，既可以避免装配时划伤操作人员，也能减少应力集中点，提升壳体在温度循环变化下的结构稳定性；输出端的光纤接口做了同轴度定位设计，保证光纤输出端面与内部激光芯片的耦合精度，建模时也还原了接口处的同轴定位台阶，方便设计师做配套的光纤固定、防护结构设计。在设备选型适配时，

　　需要注意该器件的驱动电流阈值、工作电流范围与温控要求，配套的散热结构需要保证壳体工作温度稳定在25℃±5℃区间，才能保证输出功率与波长的长期稳定性，模型中预留的安装孔位、引脚位置都可直接用于配套驱动板、散热结构的适配设计，无需反复核对实物尺寸，能大幅缩短光学设备的研发设计周期。
