立式工业冷水机结构三维设计

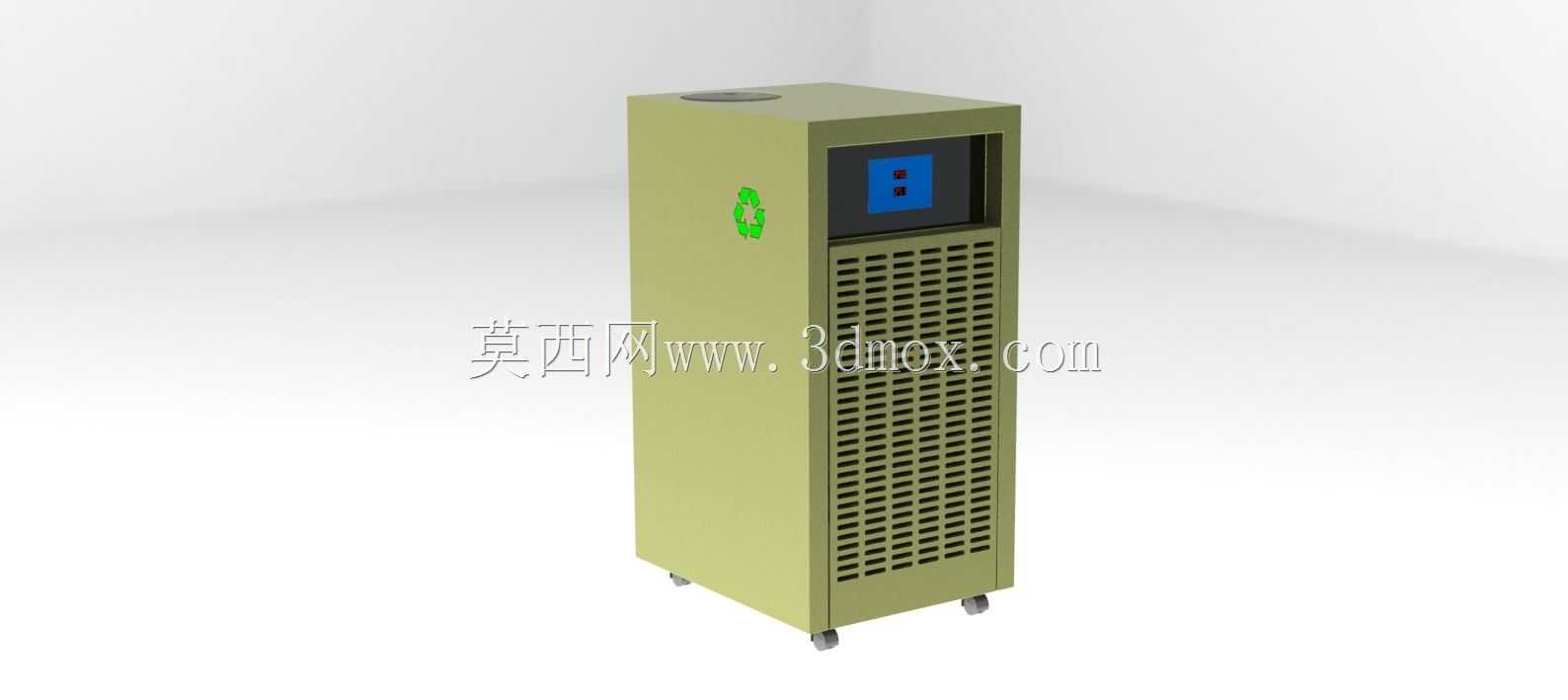

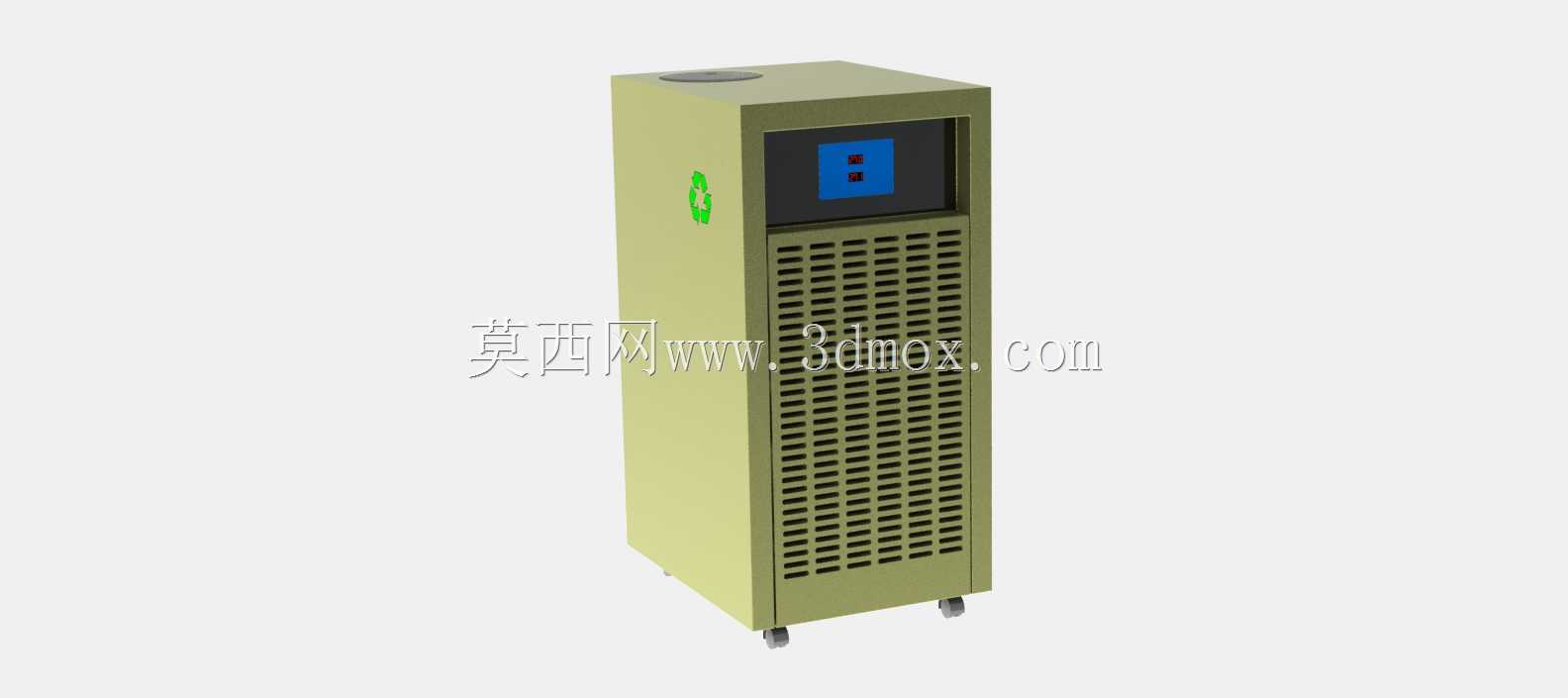

　　这款立式工业冷水机的三维结构设计，首先要考虑的是车间现场的安装适配性，整机采用立式窄体机柜结构，底部配置万向脚轮，方便在生产线旁灵活移位调整位置，不需要额外做预埋固定基础，适配多数机加工、注塑、激光加工车间的通道宽度与设备旁预留空间，机柜侧面预留的检修侧门位置，能在不挪动整机的情况下完成内部管路、阀件的日常维护操作。从实际应用场景来看，这类冷水机主要是为工业生产过程中需要控温的设备提供恒温冷却介质，常见的配套场景包括注塑模具的冷却定型、激光加工设备的光路与发生器降温、数控机床主轴的恒温冷却、反应釜的工艺温度控制，通过持续输出设定温度的冷却水，带走设备运行产生的多余热量，避免设备因过热出现精度下降、元器件老化加速、生产良率降低的问题。

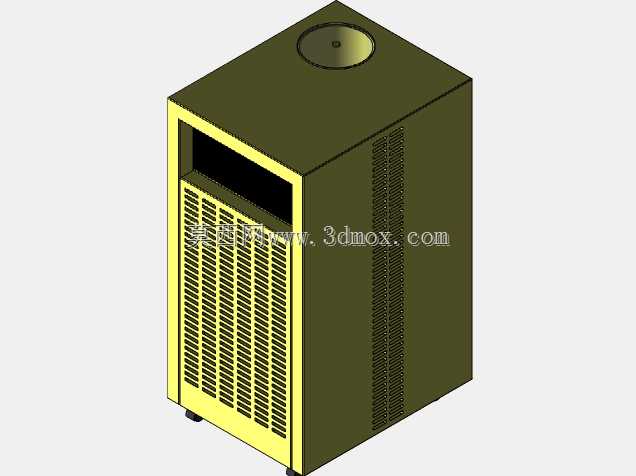

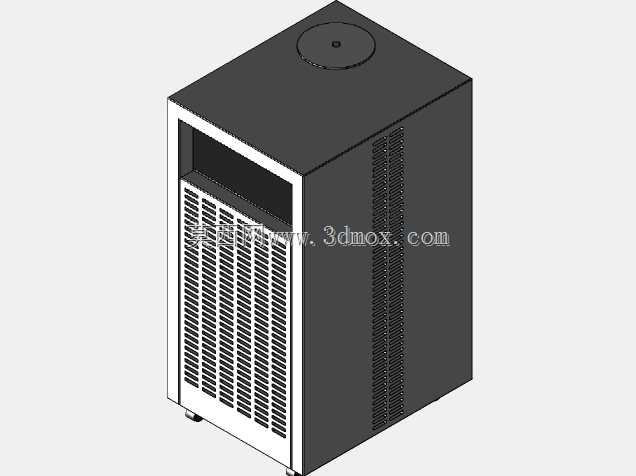

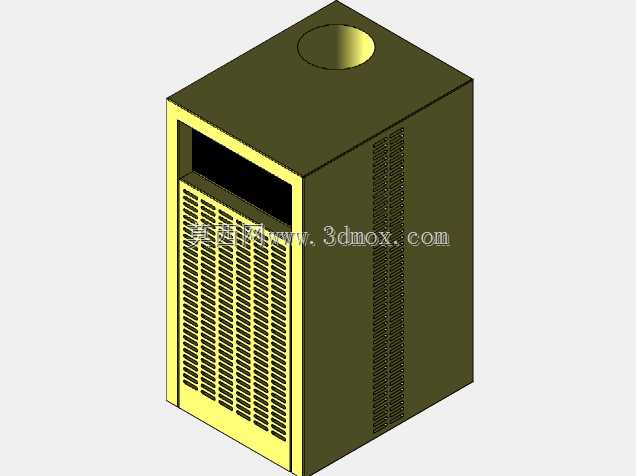

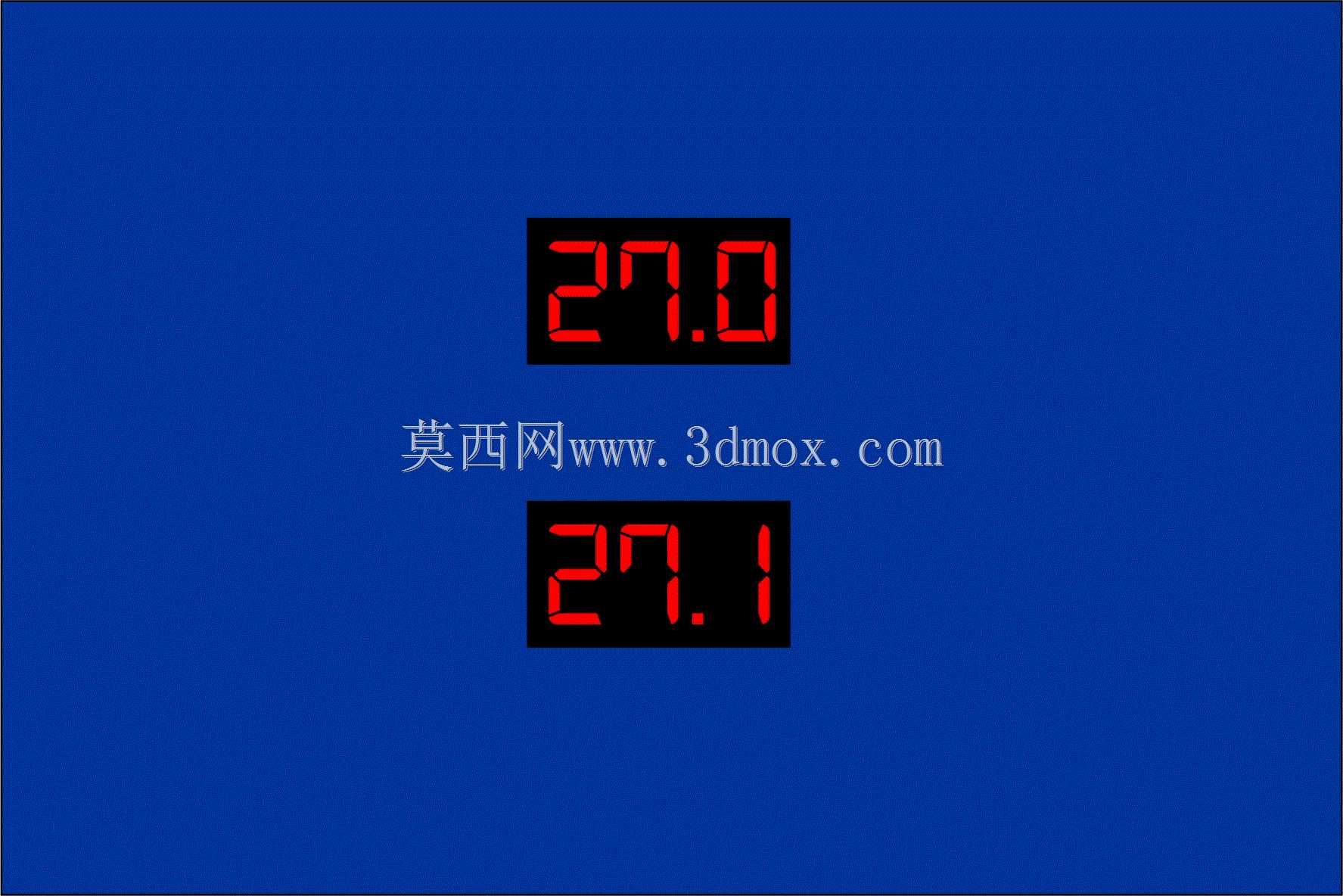

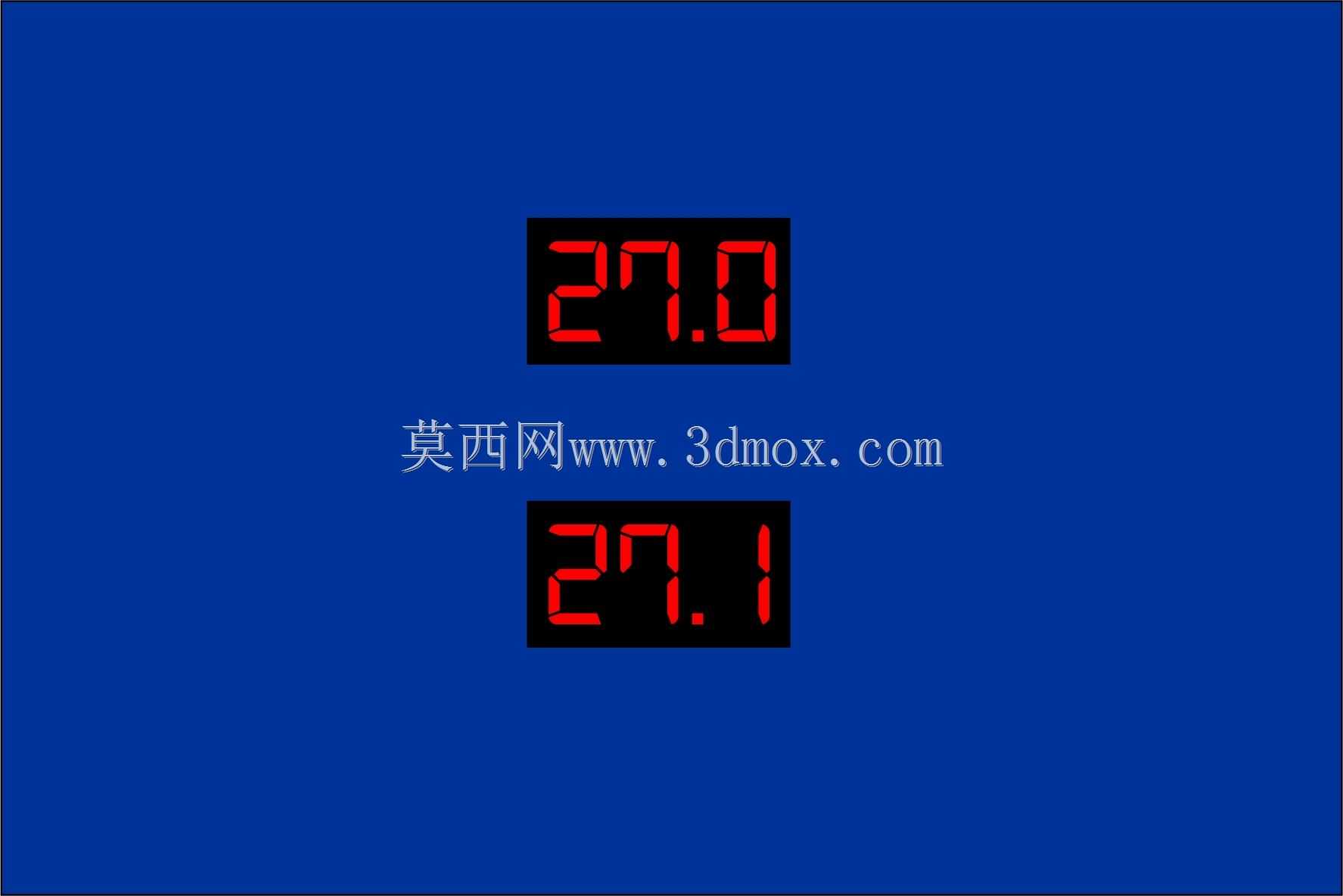

　　在功能结构的设计思路上，整机采用上置控制与下置散热的布局，上部的控制区域集成了温度显示、运行状态指示与操作按键，操作人员站立状态下就能直接观察运行参数、调整温度设定值，不需要弯腰或者登高操作，符合车间现场的人机工程要求；下部的通风格栅采用矩阵式开孔设计，在保证机柜防护强度的前提下，最大化进风面积，配合内部的散热风机形成顺畅的风冷散热通路，保证制冷回路的冷凝效率，格栅的开孔尺寸做了防异物设计，能阻挡车间内较大的切屑、杂物进入机柜内部，减少日常清理维护的频次。设备的进出水接口布置在机柜后侧，与车间的冷却水管路对接时不会占用正面操作空间，管路接口的安装高度预留了足够的操作空间，方便现场施工时做管路连接与保温包裹，机柜底部的脚轮带锁止结构，

　　移位到指定位置后可以锁定滚轮，避免设备运行过程中因为振动出现位置偏移。从结构细节来看，机柜外壳采用折弯拼接的钣金结构，边角做了圆弧过渡处理，避免车间人员通行时被尖锐边角磕碰，外壳表面的涂层选用耐油污、耐擦拭的工业涂装，适配车间多油污、多粉尘的使用环境，日常清洁只需要用湿抹布擦拭就能去除表面附着的油污与浮尘。内部的制冷回路布局做了分层设计，压缩机、储液罐、冷凝器等重型部件布置在机柜下部的底座上，降低整机的重心，避免设备移动或者运行时出现倾翻风险，管路排布沿着机柜内壁走行，用管卡做分段固定，减少设备运行时管路振动产生的噪音，同时也方便后期检修时快速识别对应管路。在安装边界的考量上，整机的宽度控制在较小尺寸，

　　能直接放置在多数生产设备的旁侧间隙中，不需要额外占用大面积的车间场地，设备运行时的正面操作空间只需要预留出单人站立操作的距离即可，后侧预留的管路安装与通风空间也控制在合理范围，不会对车间的原有布局造成过多影响。控制区域的状态指示采用醒目的色标设计，运行、故障、待机状态有明确的视觉区分，车间现场人员在较远位置就能快速识别设备的运行状态，不需要凑近查看显示屏参数。散热格栅的开孔方向做了导流设计，进风气流从下部格栅进入后，会先经过冷凝器翅片带走热量，再从上部或者侧部的排风位置排出，不会出现气流短路的问题，保证长时间连续运行时的制冷效率稳定。机柜顶部的平面做了平整处理，没有突出的结构件，日常可以临时放置一些小型的检修工具，不会出现物品滑落的情况，顶部预留的小开孔是为了方便吊装移位时穿入吊绳，针对大规格型号的同系列设备，不需要额外设计吊装结构就能完成车间内的短距离吊装转运。
