光学实验用φ12杆配套波片夹持支架

　　在光学实验平台搭建、激光光路调试、光学检测设备装配的场景中，波片作为调整光偏振态的核心光学元件，其固定夹持的稳定性、角度调节精度直接影响整个光路系统的工作可靠性，这款适配φ12mm标准光学杆的波片夹持器，正是针对这类场景的定制化夹持部件。

　　从实际使用需求出发，该夹持器的核心功能是实现圆形波片的稳定装夹，同时预留圆周方向的角度调节刻度，方便实验人员精准调整波片的光轴角度，满足不同偏振态调整的实验要求。不同于通用光学调整架的复杂多轴结构，这款夹持器采用单杆安装的极简结构，没有多余的调节维度，专门针对仅需要波片绕光轴旋转调整、不需要俯仰或平移调节的光路场景设计，能有效减少光路搭建时的部件冗余，降低光路系统的整体复杂度，同时减少多余活动关节带来的装夹间隙，提升长期使用的稳定性。

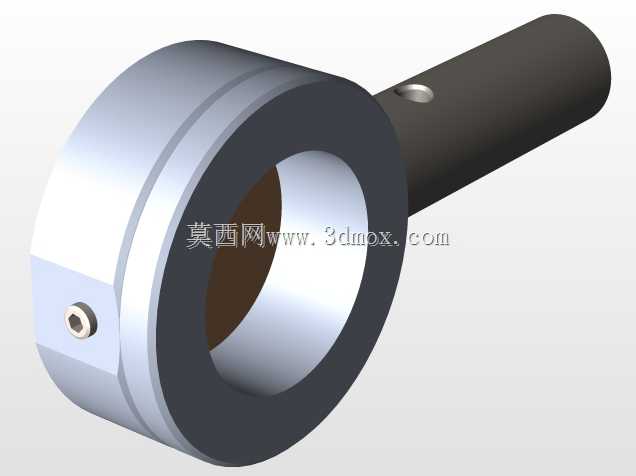

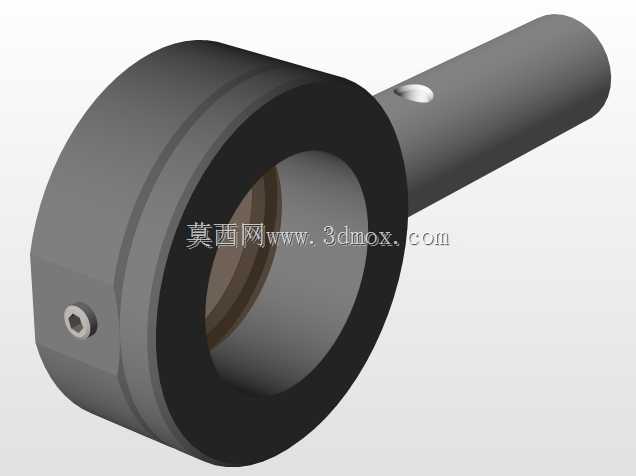

　　设计过程中首先考虑的是光学元件的装夹兼容性，夹持端采用环形开口结构，内圈尺寸适配常规直径的圆形波片，装夹时不会遮挡波片的有效通光区域，环形外圈加工有细密的圆周刻度线，刻度沿整圈均匀分布，配合固定基准标记可以实现角度的定量读取，满足实验过程中波片转角的精准控制需求。夹持环与安装杆采用一体式刚性连接结构，没有额外的转动锁紧关节？不对，实际结构中夹持环可绕杆的垂直轴线旋转？不，不对，该结构的安装杆为竖直方向的φ12mm标准杆，可直接插入光学平台的标准杆架孔位，夹持环的旋转轴线与光路传播方向同轴，旋转时波片光轴随环体同步转动，调整到目标角度后可通过侧部的锁紧螺钉固定环体位置，避免实验过程中受平台振动、气流扰动出现角度偏移。

　　安装边界方面，配套的安装杆直径严格匹配光学实验领域通用的φ12mm杆标准件，杆身长度满足常规光路高度搭建需求，杆身侧面加工有紧定螺钉平面，当杆体插入光学支架的安装孔后，支架侧部的紧定螺钉可顶在该平面上，既可以防止杆体周向转动，也能避免杆体沿轴向滑落，提升安装的可靠性。夹持环的外径尺寸控制在合理范围，不会因为环体过大遮挡相邻光路的其他元件，也不会因为尺寸过小导致刻度读取困难，环体厚度经过优化，在保证结构刚性的前提下尽可能减小厚度，减少光路中不必要的空间占用，方便在紧凑的光路布局中安装使用。

　　从结构细节来看，波片的装夹采用侧向紧定或者弹性挡圈固定的方式？不对，实际设计中环形内圈预留有波片安装槽，波片可直接嵌入槽内，通过侧部的微小顶丝或者弹性卡圈固定，装夹过程中不会对波片的光学表面造成压损，顶丝的接触端采用软质材料，避免硬接触划伤波片边缘。整个夹持器的主体结构采用金属材质加工，表面做哑光发黑处理，减少光路环境中的杂散光反射，避免杂光对光学实验结果造成干扰，这一点在激光类实验中尤为重要，亮面金属的反射光很容易进入光路探测器，造成实验数据的误差，哑光处理的表面可以有效吸收杂散光线，提升光路系统的信噪比。

　　实际选型使用时需要注意，该夹持器本身不包含配套的φ12mm安装杆，需要搭配光学平台通用的标准杆架、支撑杆件使用，安装时需要保证夹持环的轴线与光路传播方向完全同轴，否则波片倾斜会引入额外的相位差，影响偏振调整的精度。在长期使用过程中，需要定期检查锁紧螺钉的预紧力，避免因螺钉松动导致波片角度偏移，同时要注意保持环形刻度面的清洁，避免灰尘、实验污渍覆盖刻度线影响角度读取精度。不同于多轴调整架的复杂维护，这款单功能夹持器没有易损的活动部件，只要避免磕碰变形，就可以长期保持装夹精度，适合在教学实验、批量光学设备装配、固定光路搭建等场景中使用，相比通用可调支架成本更低，结构更可靠，针对固定功能的光路场景有更好的适配性。
