紧凑型双轴直线位移调整平移台结构

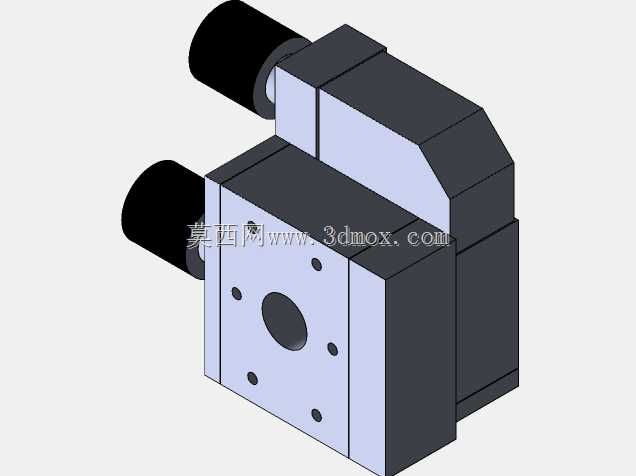

　　这款双轴平移台的结构设计，核心面向小行程高精度的二维位置调整场景，在光学实验装调、微小零件检测工位、微电子封装辅助定位、小型精密装配工装这类对安装空间有严格限制的场合适配性极强。不同于大行程重载滑台的设计逻辑，这款产品从初始方案阶段就把紧凑性作为核心约束，两个驱动轴采用垂直叠层布局，下层轴承担上层轴与负载的整体重量，上层轴负责垂直于下层运动方向的位移输出，整体结构没有冗余外伸部件，所有安装基准面都做了一体化加工基准设计，能直接固定在光学平板或者小型设备的安装基板上，不需要额外设计转接支架。

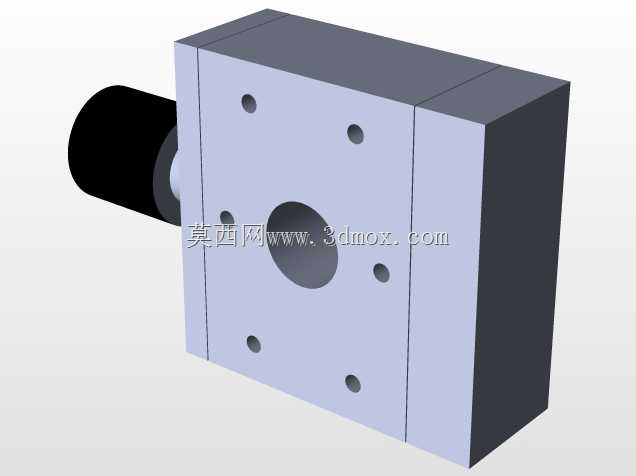

　　从功能实现来看，两个轴均采用侧装驱动单元的布局，驱动部件直接与对应轴的滑台传动副连接，没有额外的传动转接环节，能最大限度降低传动间隙带来的回程误差。滑台的运动导向采用集成式导轨结构，导轨与台体基座采用一体式加工成型，避免了分体式导轨安装带来的形位公差累积，导向面做了淬硬处理，长期往复运动下的磨损量能控制在微米级，保证长期使用的精度保持性。台体的输出端面设计了标准的安装孔阵列，中心预留了通孔，既可以通过孔位安装各类夹具、检测探头、光学元件架，也能让光路或者管线从中心通孔穿过，适配更多的安装使用需求。

　　设计过程中，首先对目标场景的负载特性做了梳理，这类小型平移台的常规负载多在5kg以内，运动速度不高，冲击载荷极小，因此没有选用大规格的导轨和驱动部件，而是在保证结构刚性的前提下尽可能压缩各部分的壁厚与占用空间。基座与滑台的材料选用高刚性铝合金，做了表面阳极氧化处理，在减轻整体重量的同时保证足够的结构稳定性，不会因为日常装拆的轻微磕碰产生变形影响运动精度。两个轴的行程设计控制在小行程区间，避免过长行程导致的台体悬臂下垂问题，当滑台运动到行程端点时，上层滑台的重心始终落在下层导轨的支撑范围内，不会出现偏载卡顿的情况。

　　安装边界方面，这款平移台的底部安装面设计了定位销孔与安装螺丝孔的组合，安装时可以先通过定位销快速确定台体在基板上的位置，再锁紧固定螺丝，不需要反复打表调整台体的安装平行度。台体的侧面预留了限位开关的安装槽位，如果需要接入自动化设备的电控系统，可以直接加装光电限位开关，不需要额外在台体外部焊接或者粘接支架，不会破坏台体的整体外形。驱动单元的尾部预留了手轮或者伺服电机的安装接口，既可以在手动调整场景下加装手轮做精细微调，也可以在自动调整场景下替换成小型伺服电机实现电控位移，两种使用模式的切换不需要改动台体的核心结构，只需要更换驱动端的连接部件即可。

　　在细节设计上，滑台的传动副采用消间隙设计，装配时可以通过调整预紧力消除传动回程差，适配需要正反向反复调整定位的使用场景。各运动面之间都设计了防尘密封结构，能阻挡日常使用环境中的灰尘、细小碎屑进入导轨和传动副内部，延长维护周期，在普通车间或者实验室环境下不需要额外加装防尘罩就能正常使用。台体的所有边角都做了倒角处理，没有尖锐的毛刺棱角，装调过程中不会划伤操作人员或者配套的线缆、元件。两个轴的运动方向垂直度在装配时通过研磨调整垫片保证，出厂时的垂直度公差能控制在小角度范围内，满足二维平面内的精密定位需求，不需要用户自行做二次校准。
