精密手动位移调节台结构设计

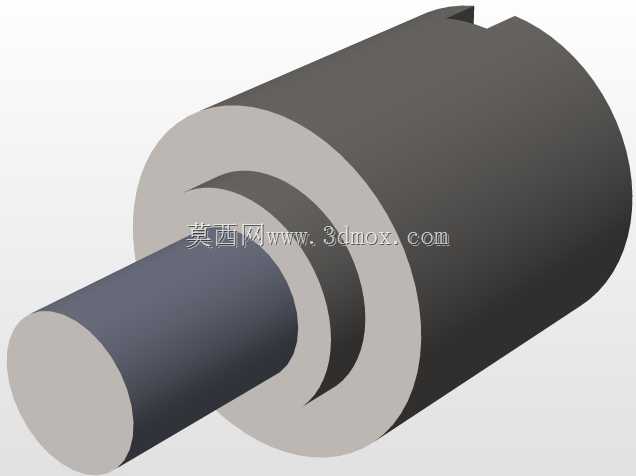

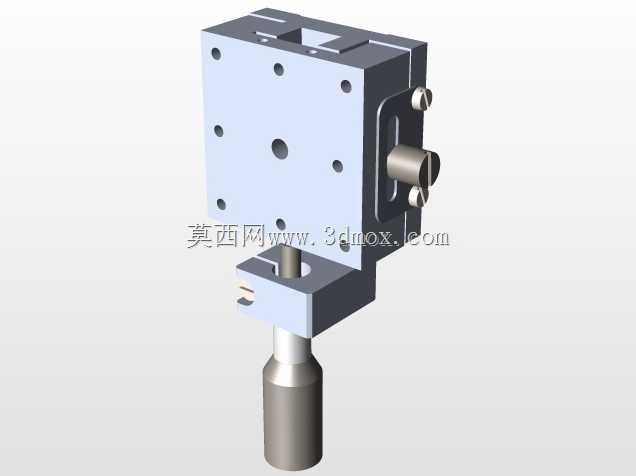

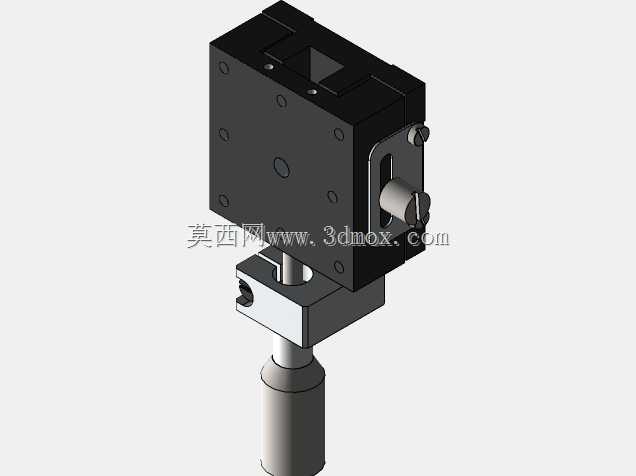

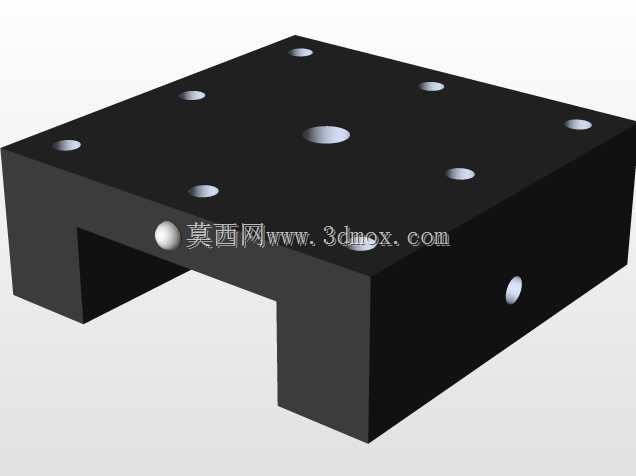

　　在光学实验、半导体检测、精密装配这类对位置调整精度有微米级要求的场景里，手动位移调节台是出镜率极高的基础功能部件，本次呈现的这款手动位移台，采用侧置微分头驱动的结构形式，主要用于单轴方向的小行程精密位置调整，可承载小型光学元件、检测探头、微型工装等负载，实现沿垂直于安装杆轴线方向的线性位移微调。从结构设计逻辑来看，这款位移台的主体采用方形箱式滑座结构，滑台主体的安装面预留了多组标准螺纹孔，可直接通过螺丝固定各类外接负载，不需要额外加工转接板，能减少装配环节的累积误差。驱动端采用侧装的微分头结构，微分头的测杆直接与滑台内部的移动块抵接，配合内部的复位弹簧实现无间隙传动，转动微分头的滚花旋钮时，可推动移动块沿导轨方向平稳移动，

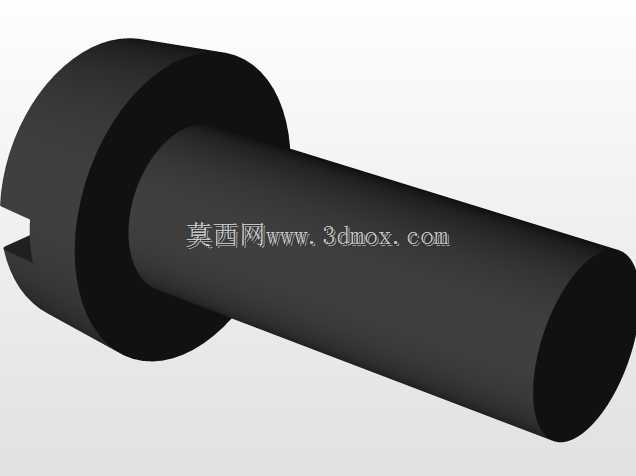

　　旋钮侧方的锁紧螺钉可在调整到位后锁死滑台位置，避免受外力扰动出现位置偏移，保证调整后的位置稳定性。滑台底部采用圆柱安装杆结构，安装杆直径适配常规光学支架的标准夹座，可直接固定在光学平台的立柱、调整架上，安装边界清晰，安装杆的长度可根据实际架设需求调整插入夹座的深度，适配不同的架设高度要求。滑台的整体外形为方正的块状结构，各安装面的平面度、相邻面的垂直度都按照精密机械的公差要求设计，保证负载安装后的基准精度，滑台侧面的行程槽可直观观察内部移动块的位置，方便操作人员快速判断当前位移行程的余量，避免超程损坏内部传动结构。从实际使用的角度出发，这类手动位移台的导轨采用交叉滚柱导轨结构，相比普通的滑动导轨，摩擦阻力更小，移动时的爬行现象更弱，

　　微调时的手感更顺滑，能实现微米级的进给精度，满足光学光路调整、微装配对位这类高精度调整场景的需求。在结构细节上，滑台的所有外露边角都做了倒角处理，避免装配和使用过程中划伤操作人员，微分头的旋钮做了滚花处理，即使戴薄手套操作也能有足够的摩擦力，不会出现打滑的情况。滑台内部的传动结构没有采用复杂的齿轮减速机构，结构简单可靠，日常使用几乎不需要额外维护，只需要定期在导轨接触面涂抹少量润滑脂即可长期保持顺滑的移动手感。在设备选型适配时，需要注意这款位移台的承载能力偏向轻载场景，适合搭载重量在数公斤以内的小型负载，不适合承载重型工装或大尺寸工件，安装时要保证安装杆与夹座的锁紧力度足够，避免负载偏重时出现滑台低头的情况，影响调整精度。另外，

　　这款位移台的移动方向为单轴线性移动，可通过多台同规格位移台组合搭建XY轴、XYZ轴多轴调整平台，满足多维度的位置调整需求，组合时只需要通过滑台安装面的螺纹孔直接拼接即可，不需要额外的转接零件，拼接后的整体刚性较好，不会出现拼接处松动的问题。在三维建模过程中，这款位移台的所有配合尺寸都按照实际加工公差进行了预留，滑座与移动块之间的导轨配合间隙、微分头与移动块的抵接间隙都做了合理的参数设置，模型可直接用于设备装配的干涉检查、工装方案的模拟验证，也可作为自动化设备、光学检测设备的标准部件直接导入整机装配体，缩短整机设计的周期。
