精密电动位移调节台结构设计方案

　　在半导体封装、光学元件装调、精密检测工位这类对位移分辨率要求达到微米级的应用场景里，这类电动位移调节台是核心的执行部件，区别于手动调节的滑台结构，它可以通过电控信号实现定量位移输出，不需要人工反复旋钮校准，能很好适配自动化产线的连续作业需求，也能在实验室精密装调环节减少人为操作带来的误差。从实际使用场景来看，这类调节台常被用在视觉检测工位的镜头焦距微调、激光加工头的位置补偿、微组装工序的工件对位环节，单轴使用时可以完成单一方向的直线位移补偿，多台正交组合后就能搭建出XY两轴甚至XYZ三轴的精密位移平台，满足多维度的位置调整需求。

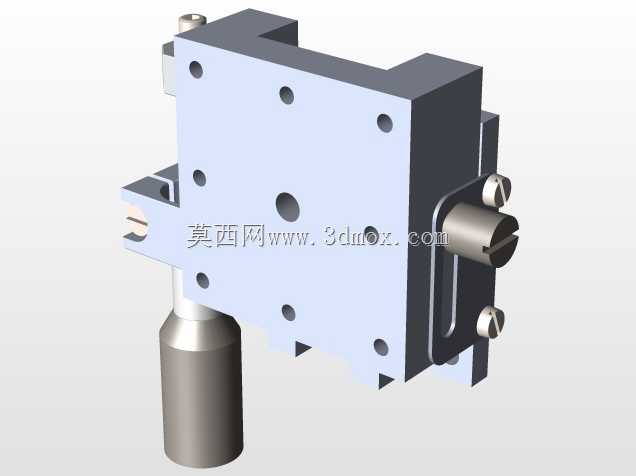

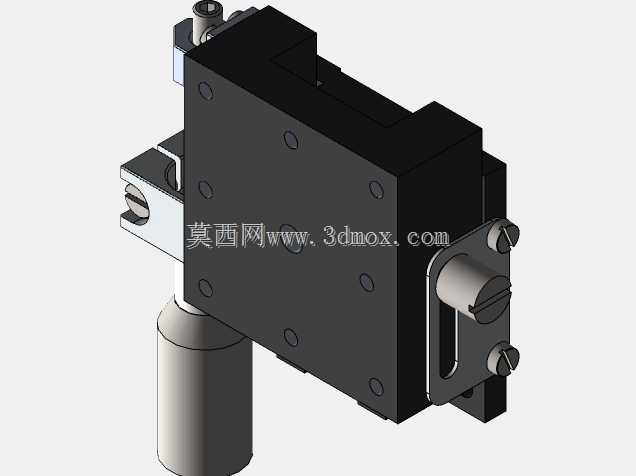

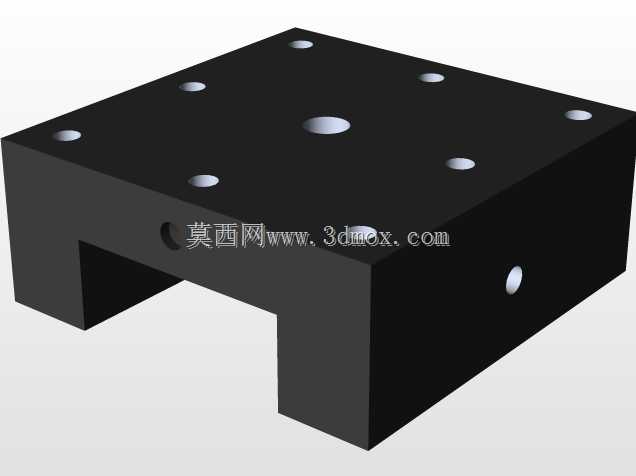

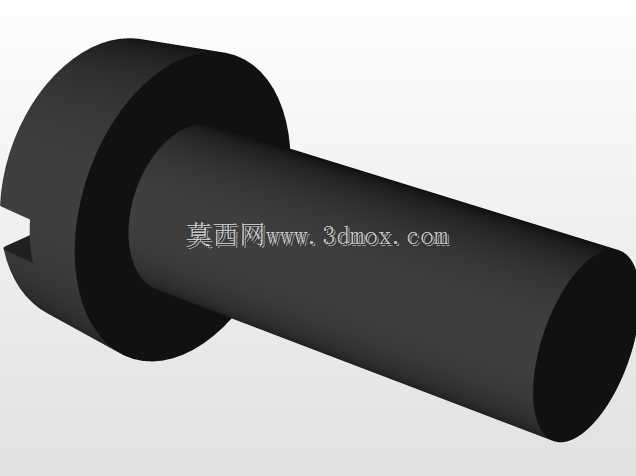

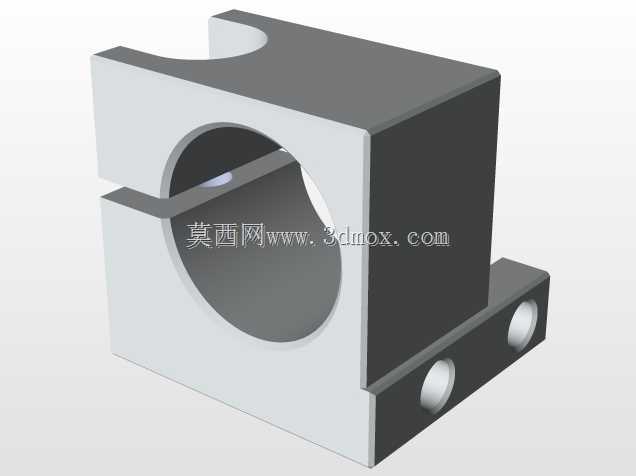

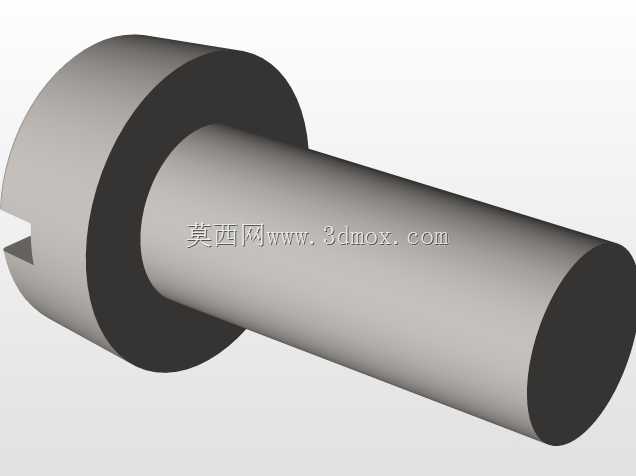

　　从结构设计思路来看，这款位移台采用了侧装驱动的布局形式，驱动单元布置在滑台主体的侧方位置，没有采用常见的同轴直驱布局，这种设计的优势在于可以压缩滑台整体的轴向安装尺寸，在安装空间局促的工位里，不需要在滑台运动方向的两端预留驱动电机的安装空间，能有效降低整套机构的安装边界占用。滑台的主体承载部分采用了整块的金属基材加工，没有采用拼接式的基座结构，这种一体式基座的设计可以更好的保证安装基准面的平面度，减少拼接结构带来的装配累积误差，同时基座上预留的多组安装孔位，既可以从正面通过螺丝将滑台固定在安装基板上，也可以从侧方完成锁紧固定，适配不同的安装朝向需求。

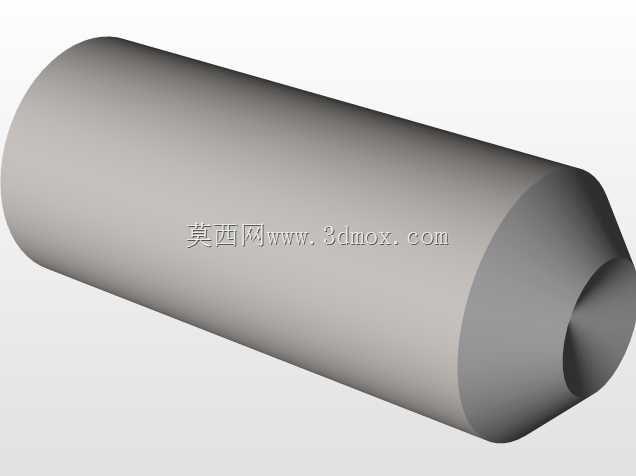

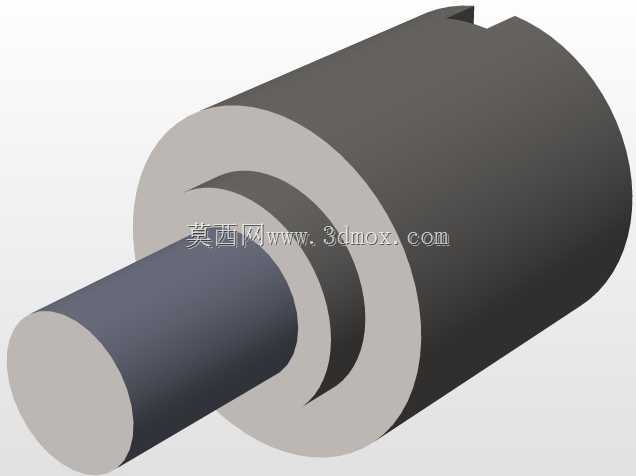

　　滑台的运动导向部分采用了交叉滚柱导向的结构形式，相比普通的直线滚珠导轨，交叉滚柱导轨的接触刚性更好，在承受偏载载荷的时候，滚柱的线接触形式相比滚珠的点接触能提供更高的承载能力，同时运动过程中的爬行量更小，在微位移进给的时候不会出现卡顿或者跳步的情况，能保证位移输出的线性度。驱动端采用了精密细牙丝杆传动，丝杆的导程经过匹配选型，配合驱动端的步进电机，可以实现亚微米级的位移分辨率，同时丝杆副做了预紧处理，消除了反向间隙，在往复位移调节的时候不会出现空程误差，能保证正反方向的位移精度一致。滑台的运动台面和基座之间设置了限位结构，在行程的两端设置了硬限位挡块，避免超程运动导致丝杆或者导向结构损坏，同时侧方预留了传感器安装位，可以根据使用需求加装光电限位开关，实现软限位的位置保护，适配自动化控制的逻辑需求。

　　从安装边界来看，这款滑台的主体安装面为矩形结构，安装孔位采用了标准的孔距设计，可以和同规格的手动位移台实现安装互换，不需要重新加工安装基板就能完成替换升级。驱动单元的输出轴和滑台运动方向平行布置，电机的外径尺寸控制在基座的宽度范围以内，不会超出滑台主体的安装轮廓，在多台组合搭建多轴平台的时候，相邻轴的驱动单元不会出现干涉问题。滑台的运动台面预留了标准的螺纹安装孔，可以直接固定工装夹具或者待调节的光学元件、检测探头等部件，不需要额外加工转接板，减少了装配环节的工作量。滑台的整体高度经过优化，在保证导向结构刚性和丝杆安装空间的前提下，尽可能压缩了整体厚度，在竖直安装使用的时候，不会因为重心过高导致稳定性下降。

　　在实际选型使用的时候，需要注意这类滑台的承载能力是沿滑台运动垂直方向的额定载荷，侧向载荷不能超过额定值，否则会导致导向结构的滚柱出现偏磨，长期使用会降低运动精度。同时滑台的驱动端如果搭配减速机构使用，需要注意输出轴的同轴度校准，避免径向力作用在丝杆的输入端，导致丝杆弯曲或者轴承损坏。这款结构在设计的时候已经考虑了日常维护的需求，导向部分和丝杆副都预留了注油孔，可以定期注入润滑脂，不需要拆解滑台就能完成维护保养，能有效延长设备的使用寿命。在无尘车间环境使用的时候，还可以在滑台的运动缝隙处加装防尘折布，避免加工粉尘或者颗粒物进入导向和传动结构内部，影响运动顺滑度和精度保持性。
