步进电机直线滑台轴传动组件结构

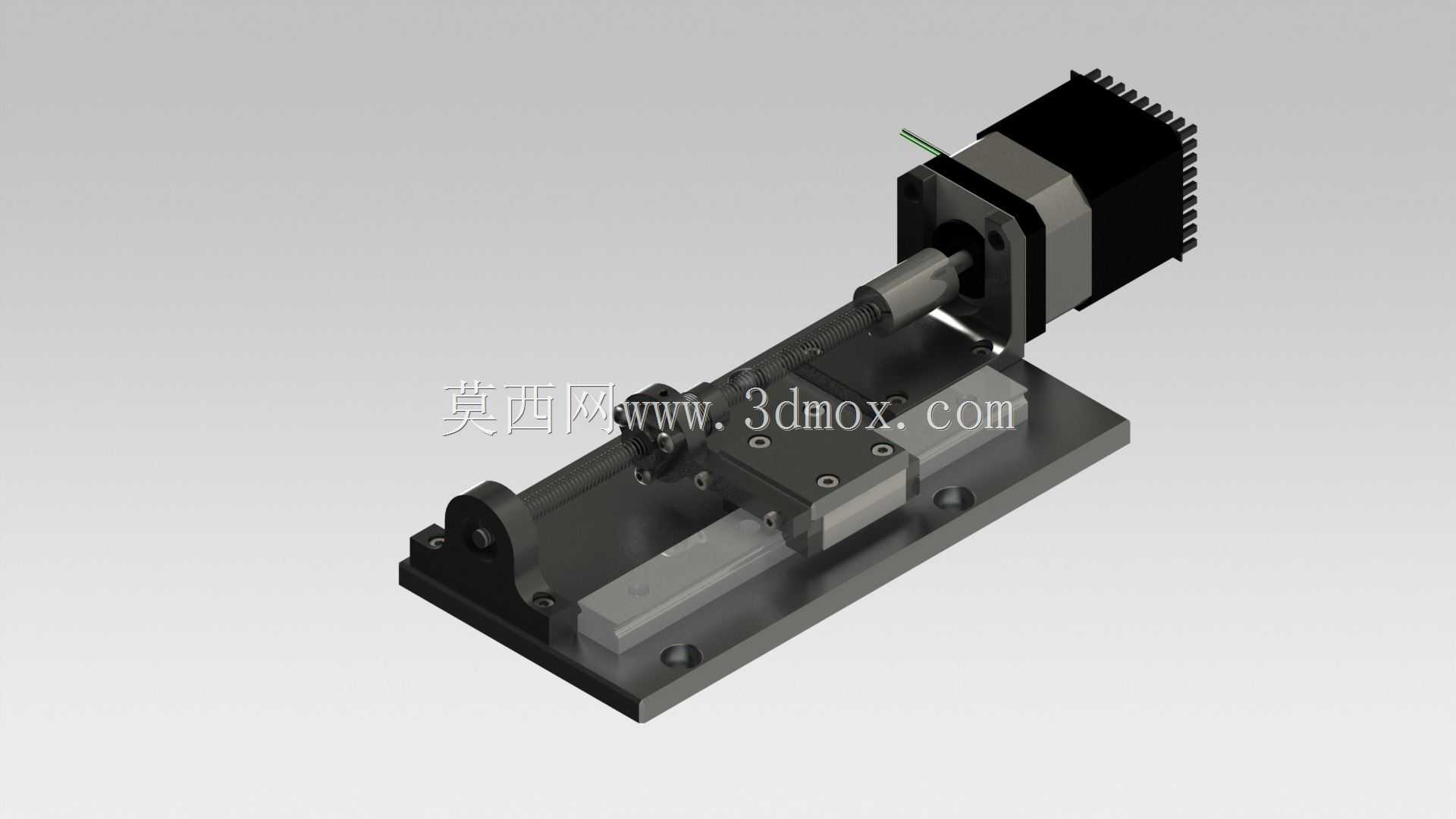

　　这套轴传动组件核心是将步进电机的旋转运动转化为滑台的直线往复动作，在小型自动化进给工位里应用极广，常见于3C产品小件的精密位移、实验室小型检测设备的试样推送、点胶工位的针头进给、小型工装的工位切换这类需要短行程高精度直线动作的场景，相比气缸驱动的进给结构，它能通过脉冲信号实现任意位置的停留与位移量精准控制，不会出现气缸行程端点硬冲击的问题，适配需要多位置定位的轻载作业工况。

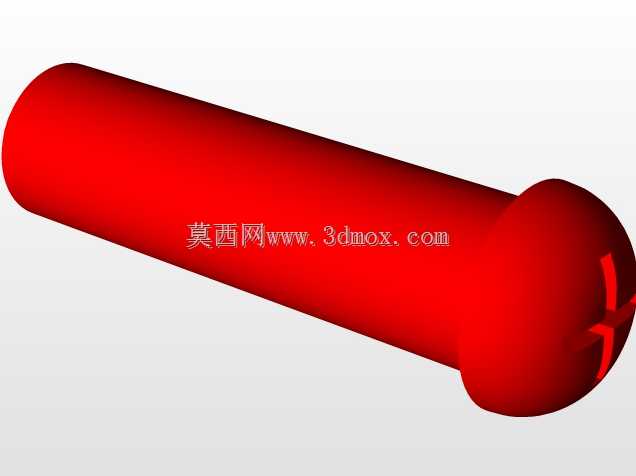

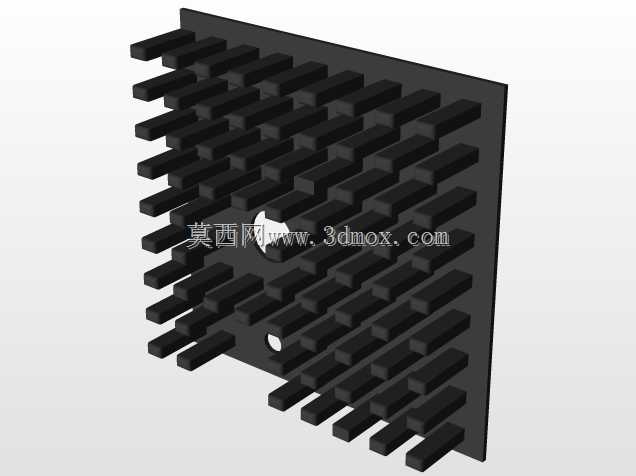

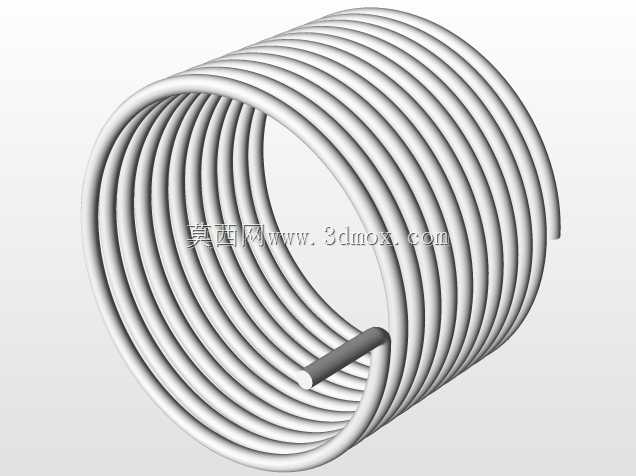

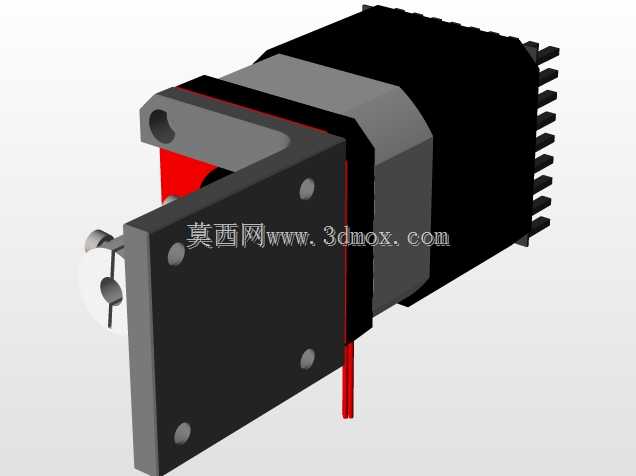

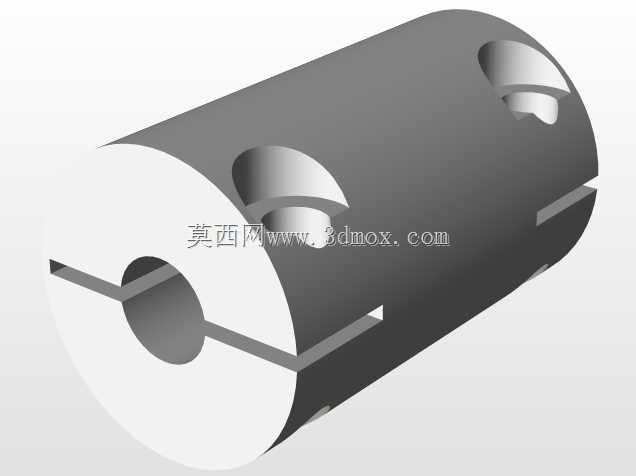

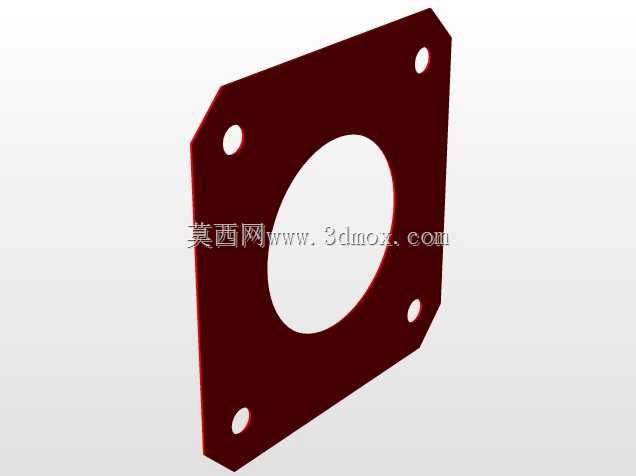

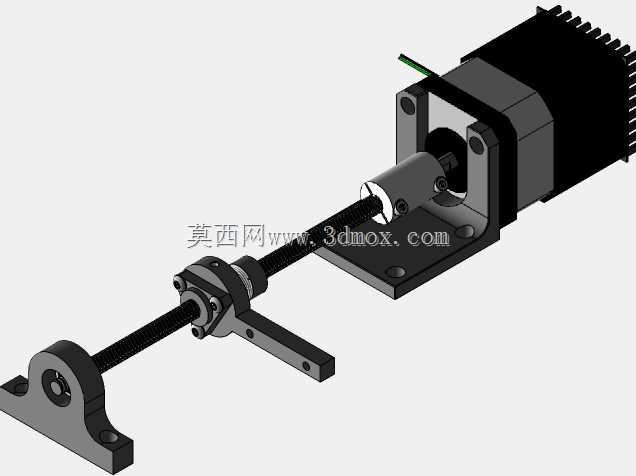

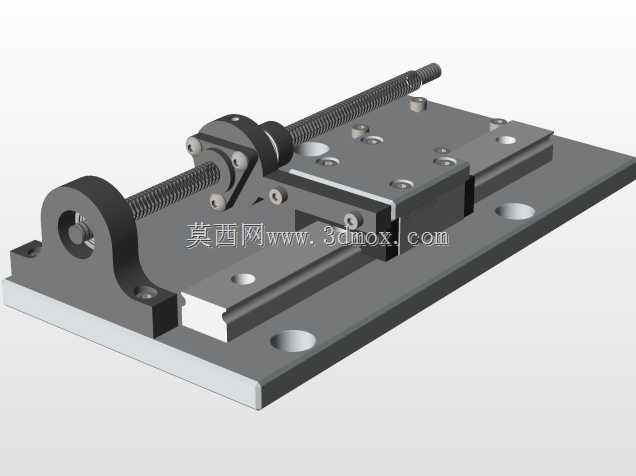

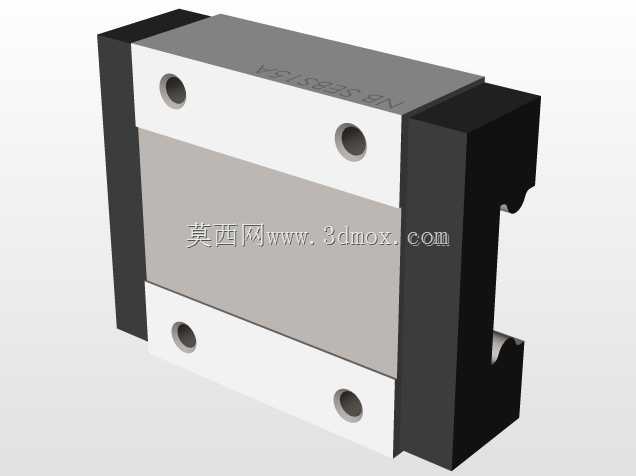

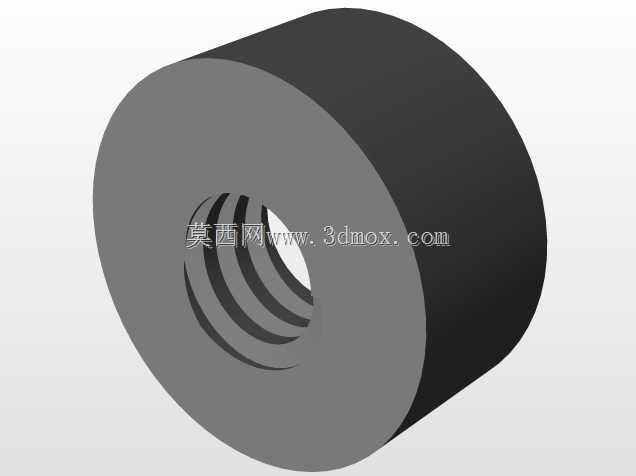

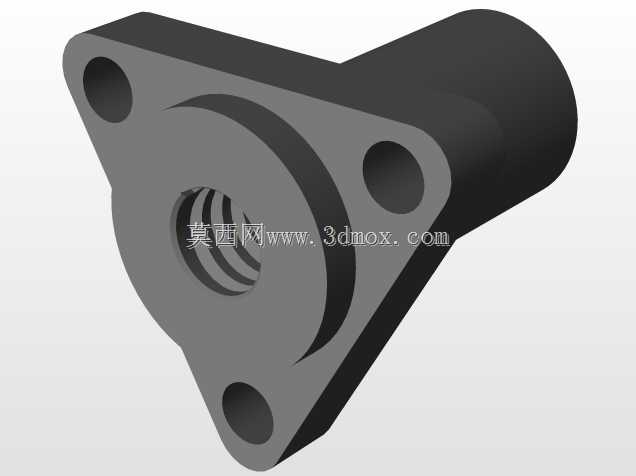

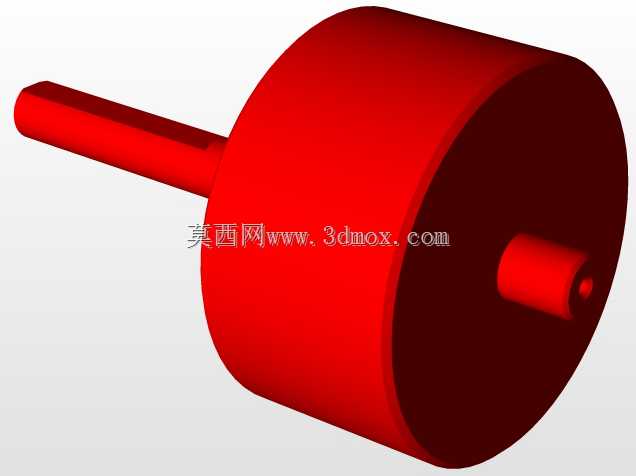

　　从结构功能来看，组件集成了动力输出、运动导向、负载承载三个核心部分，步进电机通过端部的安装法兰直接固定在立板支座上，省去了额外的电机安装转接座，减少了装配时的同轴度累积误差，电机输出轴通过联轴器直接与传动丝杠连接，这种直连结构相比同步带传动的结构，反向间隙更小，传动刚性更强，适合需要频繁正反转切换的进给动作，不会出现带传动的弹性回程误差。导向部分采用的是微型直线导轨，导轨直接锁附在底部安装底板上，滑台滑块与传动螺母座集成设计，螺母座直接卡在滑块的安装面上，传动过程中丝杠的旋转带动螺母座沿导轨方向移动，导轨承担了滑台移动过程中的径向负载与倾覆力矩，避免传动丝杠承受径向力，有效延长丝杠的使用寿命。

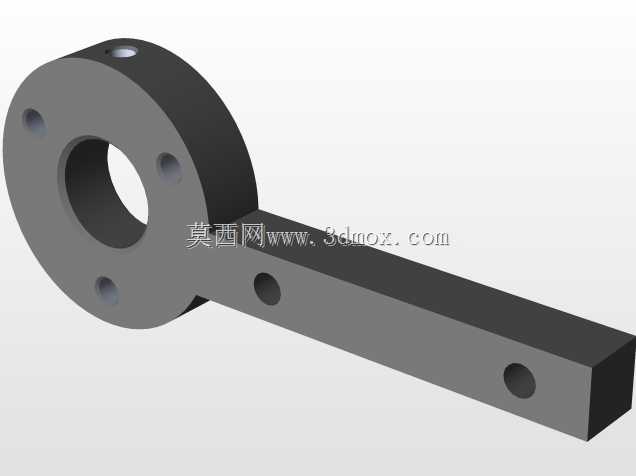

　　设计思路上优先考虑了装配的工艺性，底部安装底板采用整块平板式结构，所有安装孔位都设计在同一基准面上，加工时一次装夹就能完成所有孔位的铣削与钻孔，不需要二次翻面找正，能有效控制各安装面的形位公差。电机端的立板支座与尾部的支撑座都采用定位销与底板做预定位，装配时先将两个支座通过定位销固定在底板上，再穿入丝杠与电机连接，不需要反复调整丝杠的同轴度，大幅降低装配调试的时间成本。滑台的台面设计了标准的螺纹安装孔阵列，用户可以根据自身需求直接在台面上固定夹具、检测头、作业执行件，不需要额外在滑台上二次加工孔位，适配性更强。

　　安装边界方面，整套组件的底板为矩形安装结构，四个角位置设计了沉头安装孔，可以直接通过内六角螺丝固定在设备的安装平台上，安装时需要保证底板的安装平面平面度不超过0.05mm，避免底板锁紧后出现变形导致导轨卡滞。电机尾部预留了足够的接线空间，不会出现安装后电机线缆与周边结构干涉的问题，滑台的行程范围内没有突出的结构件，移动到两个端点位置时，螺母座会分别触碰两端的机械限位块，避免滑台超程脱轨。整套结构的运动部分没有外露的传动件，所有运动结构都处于底板与滑台的包覆范围内，能减少车间环境里的粉尘、切屑落到导轨与丝杠表面，降低日常维护的频次，日常使用只需要定期在导轨与丝杠表面涂抹润滑脂就能保证运行精度。

　　从负载特性来看，这套结构适配轻载高速的进给场景，导轨的额定动负载能满足常规小型作业头的承载需求，步进电机的保持扭矩足够带动滑台在额定行程内做快速启停动作，不会出现丢步的问题，直连的传动结构传动效率高，电机输出的扭矩几乎全部作用在滑台的进给动作上，能耗相比带传动结构更低。在实际选型应用时，用户可以根据自身需要的进给速度调整配套的丝杠导程，导程越大相同电机转速下滑台的移动速度越快，对应的进给推力会相应降低，导程越小则进给精度越高，推力更大，这套结构的安装接口完全兼容不同导程的同规格丝杠，不需要修改其他零件的尺寸就能完成适配，能覆盖更多的工况需求。
