四向内螺纹黄铜十字管路接头

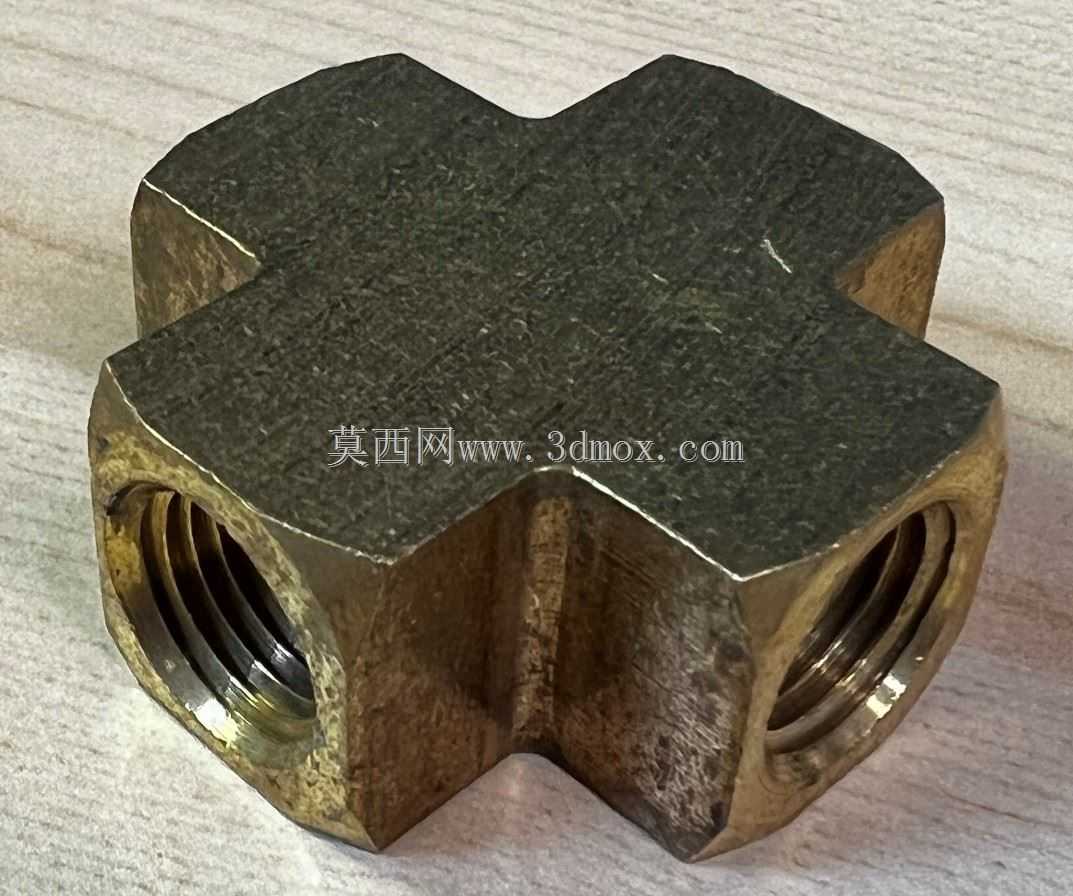

　　在小型气动控制回路、低压流体输送、实验台气路搭建这类场景里，经常会遇到单路流体需要拆分至四个垂直方向支路的需求，要是用多个弯头加直通接头拼接，不仅会让管路排布冗余杂乱，还会增加多处密封失效的风险点，这种一体式十字黄铜管件就是为解决这类多向分流的连接痛点设计的。四个接口均采用1/4英寸内螺纹规格，属于管路系统里非常通用的小通径接口尺寸，能直接匹配同规格的外螺纹快插接头、硬管接头或者软管接头，不需要额外做变径转接，在安装空间局促的设备内部，比如小型自动化设备的气路分配块旁、实验室分析仪器的流体管路节点、家用净水设备的多路分水位置，这种一体式四通的优势格外明显，它能把四个方向的管路交汇点集中在一个紧凑的零件上，大幅减少接头占用的安装空间，

　　也降低了多接头拼接带来的泄漏概率。从结构设计上看，零件整体采用十字对称布局，四个接口的轴线处于同一平面且两两垂直，交汇位置做了平滑的流道过渡，没有突兀的直角拐角，能减少流体在交汇位置的压损，也避免了杂质在拐角处沉积堵塞流道，对于压缩空气、低压清水、惰性气体这类常见输送介质，这种流道设计能让介质分流更顺畅，不会因为局部结构突变产生紊流噪音。零件外部的六方结构是专门为安装作业设计的，每个接口对应的外侧都有平行的夹持面，不管是用开口扳手还是活动扳手，都能找到稳固的夹持位置，安装拧紧的时候不会打滑，能保证螺纹副拧紧到位，让密封面充分贴合。材质选用黄铜，一方面是因为黄铜本身的切削加工性能好，加工内螺纹的时候能获得较高的螺纹精度，螺纹牙型饱满，

　　和外螺纹配合的时候啮合紧密，不需要额外过多的密封填料就能实现较好的密封效果；另一方面黄铜的耐腐蚀性不错，在常规的空气、清水环境下不容易生锈，不会因为锈蚀导致螺纹粘连，后期维护拆卸的时候也更方便，同时黄铜的材质强度足够应对小通径管路的常规工作压力，不会因为日常的压力波动出现开裂或者变形。在安装边界上，这个零件的整体外轮廓尺寸紧凑，四个方向的外伸长度一致，安装的时候只需要预留出扳手操作的空间即可，不需要为零件本身预留过大的安装空位，四个接口的螺纹同轴度在设计时做了严格控制，和外接管路连接的时候不会出现别劲的情况，能避免因为安装应力导致的管路变形或者接头开裂。在实际选型使用的时候，要注意它的适用压力范围匹配，因为是小通径黄铜管件，

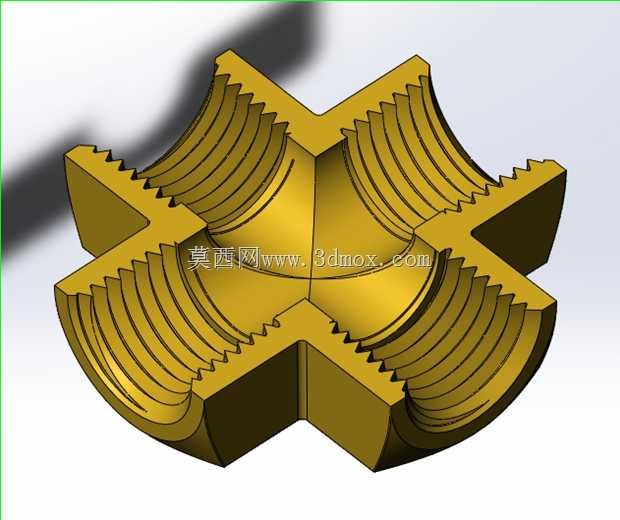

　　适合低压工况下的流体分流，不适合高压液压回路这类高压力场景，同时四个接口的连接要保证螺纹拧紧力矩符合常规管螺纹的拧紧要求，不要过度拧紧导致螺纹滑牙或者零件开裂。这种一体式四通接头相比拼接式的多路接头，少了三个连接节点，也就少了三处潜在的泄漏点，在对管路可靠性有一定要求的小型设备里，能有效降低后期的维护成本，减少因为接头泄漏导致的设备故障停机。从建模逻辑上看，这个零件的建模过程是先绘制十字对称的基础基体，在四个方向拉伸接口的圆柱结构，然后在内部切除出等径的流道，在流道交汇位置做圆角过渡处理，之后加工每个接口的内螺纹特征，最后在外部切削出六方夹持面，所有特征都围绕对称基准展开，保证四个接口的尺寸一致性，避免出现某一个接口位置偏移导致安装错位的问题。
