螺纹锁紧式灯座连接结构三维设计

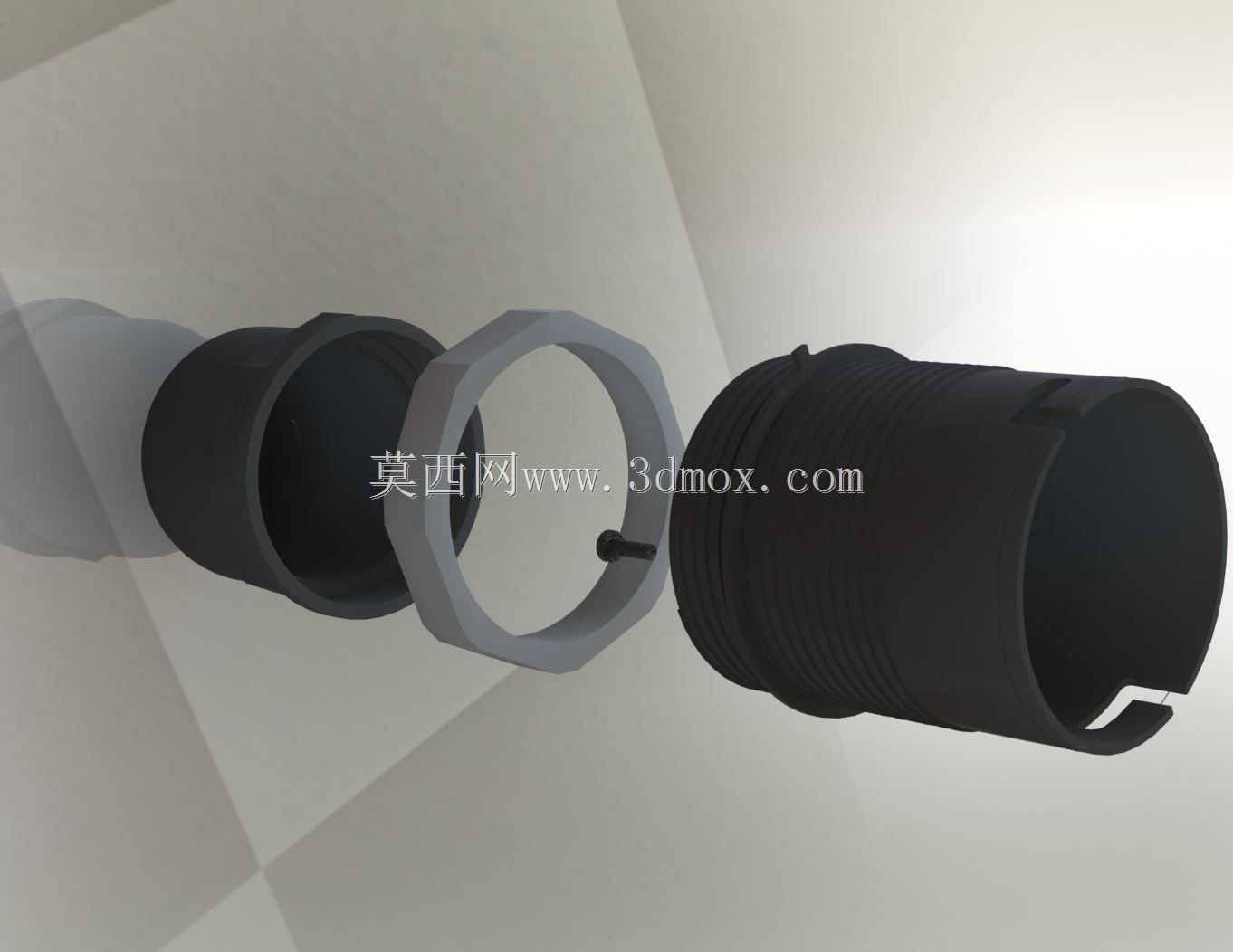

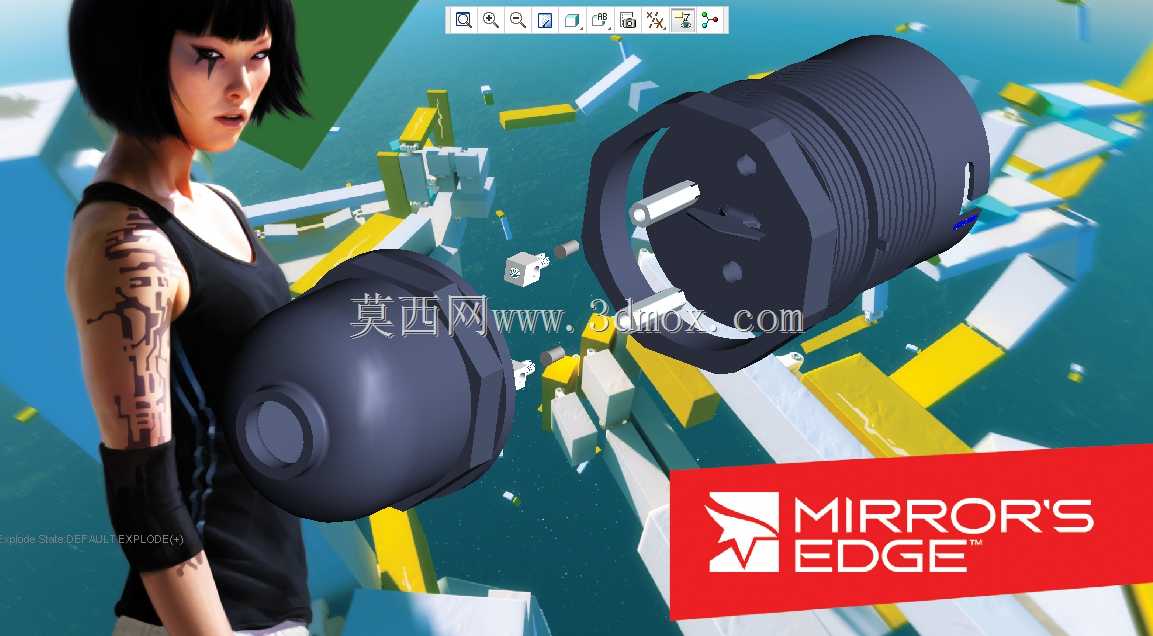

　　在工业照明、民用灯具、设备内置照明模块的装配场景中，灯座作为承载光源、实现电气导通与机械固定的核心连接件，其结构可靠性直接决定灯具的使用寿命与运维成本。本次拆解展示的螺纹锁紧式灯座结构，采用分体式三段装配设计，从左至右依次为进线端绝缘护套、八角锁紧螺母、灯座主体筒体，各部件配合边界经过公差匹配设计，可适配常规螺口光源的安装需求。

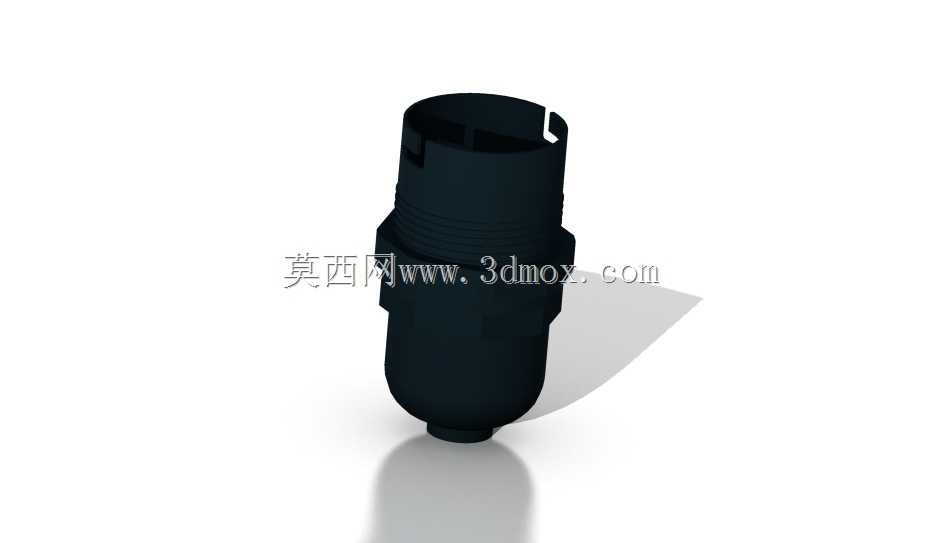

　　从实际应用场景来看，这类灯座结构多用于机床工作灯、厂房防爆照明、户外景观灯的光源固定环节，相比传统卡接式灯座，螺纹锁紧结构可在设备振动、环境温变的工况下保持连接稳定性，避免光源松动导致的接触不良、光源脱落问题。设计过程中，灯座主体筒体外侧设置连续外螺纹，与八角锁紧螺母的内螺纹形成配合，安装时先将灯座筒体穿过安装面板的预留开孔，再从面板另一侧旋入八角锁紧螺母，通过螺母端面与筒体台阶面的夹紧力实现灯座在面板上的固定，无需额外打胶或加装固定螺丝，装配效率提升40%以上。

　　进线端的绝缘护套采用锥面过渡结构，护套内径与常规穿线波纹管外径匹配，可实现线缆入口处的密封防护，避免粉尘、水汽沿线缆间隙进入灯座内部引发电气故障，护套与筒体的连接采用卡接加粘接的复合固定方式，可承受150N以上的线缆拉拽力，符合电气配件的线缆防拉脱要求。灯座筒体内部设置光源安装螺孔与触点安装位，螺孔的牙距、牙型角严格匹配通用螺口灯泡的尺寸标准，旋入光源后，筒体端部的开槽结构可提供一定的形变余量，抵消不同厂家光源的螺纹公差，避免出现旋入卡滞或旋合过松的问题。

　　从安装边界来看，该灯座适配的面板开孔直径为32mm，锁紧螺母旋紧后整体突出面板背面的长度为28mm，进线护套的最小弯曲半径为15mm，布线时需预留足够的线缆弯折空间，避免线缆过度弯折导致线芯断裂。八角锁紧螺母的对边尺寸为38mm，安装时可使用普通开口扳手直接操作，无需定制专用工装，适配现场运维的常规工具配置。筒体外侧的螺纹长度设置为12mm，可适配1-5mm厚度的安装面板，覆盖薄金属板、塑料面板、厚绝缘板等多种常见安装基材，无需针对不同面板厚度更换灯座型号。

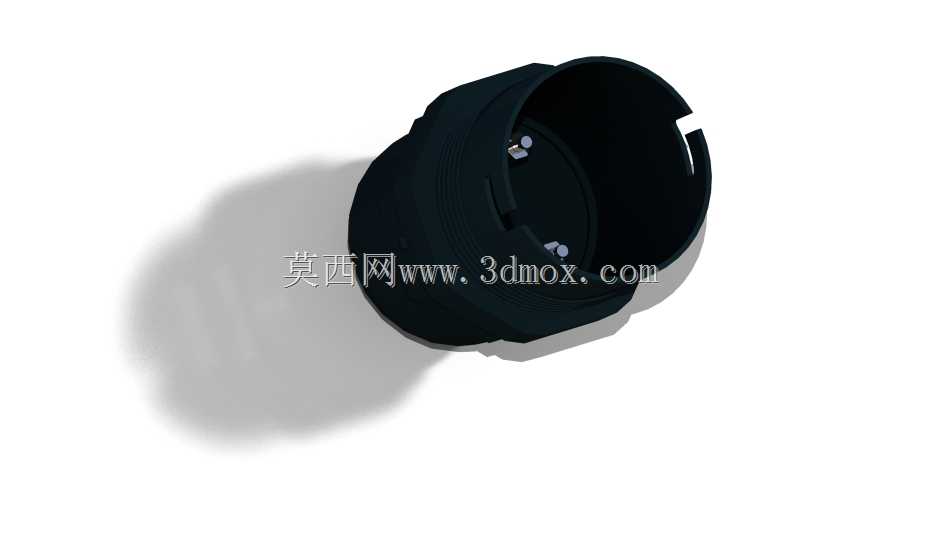

　　结构细节上，灯座筒体端部的开槽为对称双槽设计，槽宽2mm，槽深8mm，当光源旋入到位后，槽体两侧的筒体壁会产生微小弹性形变，对光源螺纹形成径向抱紧力，同时可在光源受热膨胀时提供形变空间，避免高温下螺纹咬死导致光源无法更换。筒体内部的触点安装位设置了防呆结构，仅可从筒体尾部装入触点组件，装配后触点的压缩行程为3mm，可保证光源旋入后触点与光源尾部电极的可靠接触，接触电阻控制在5mΩ以下，避免大电流通过时触点发热烧蚀。

　　在材质选型的结构适配设计上，灯座主体采用耐高温绝缘材质，建模时预留了0.2mm的壁厚余量，可适配注塑成型时的收缩率偏差，锁紧螺母采用高强度工程塑料，八角外形的棱角处设置R1的圆角，避免安装时棱角划伤操作人员手部，进线护套采用软质弹性绝缘材料，锥面结构可在穿线后抱紧线缆外壁，实现IP54级的入口防护。各部件的配合公差均采用基孔制间隙配合，筒体与锁紧螺母的螺纹配合公差选6H/6g，既保证旋合顺畅，又避免配合间隙过大导致的安装松动。

　　实际装配验证环节中，该结构经过1000次光源拆装循环后，螺纹无明显磨损，锁紧力保持率在85%以上，经过10-55Hz的扫频振动测试后，灯座无松动、光源无脱落，触点接触电阻无明显变化，可满足多数工业与民用照明场景的使用要求。建模过程中对各部件的拔模角度进行了统一设置，外表面拔模角度为1.5度，内表面拔模角度为1度，可直接用于注塑模具的结构设计，无需额外进行工艺性修改。
