双外丝六角黄铜液压管路直通接头

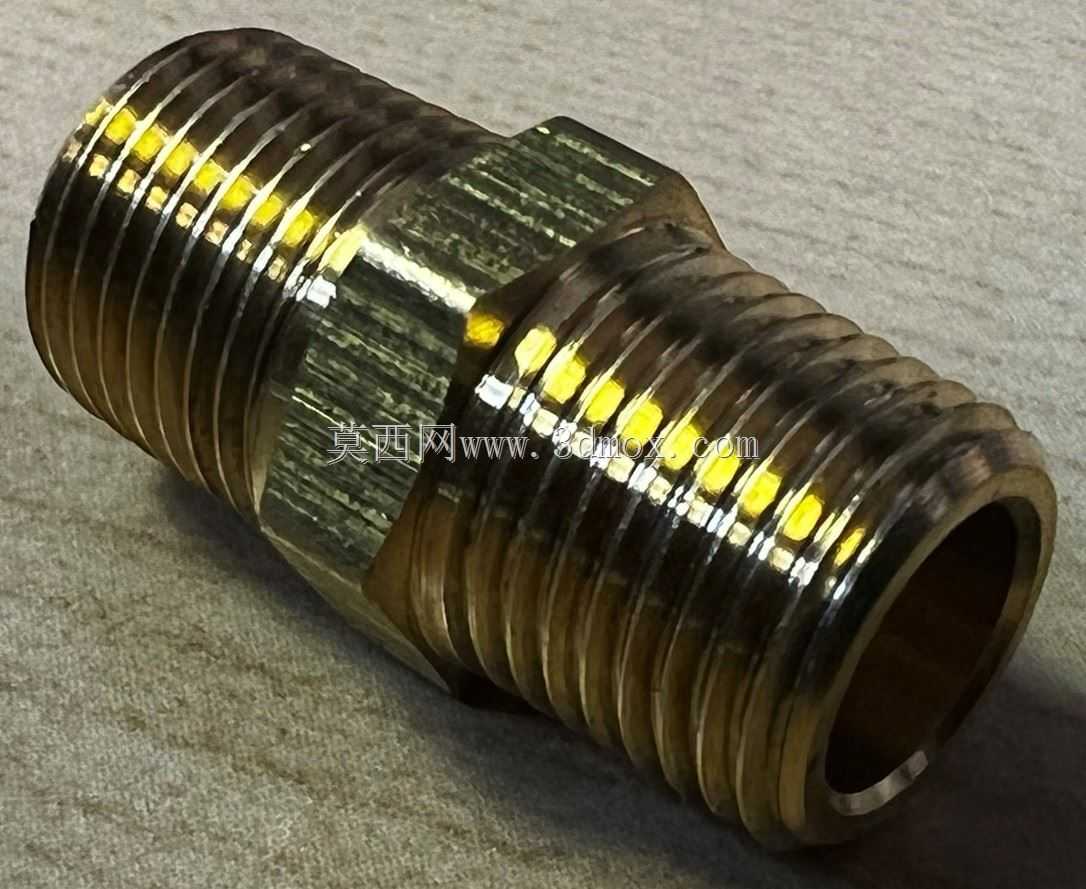

　　在小型液压站、气动控制回路、低压润滑系统以及民用净水、燃油输送管路的布设场景里，这类两端外螺纹、中间带六角拧转结构的直通黄铜接头，是解决同管径管路直线对接需求的核心基础连接件。不同于变径接头的转接作用，等径外丝直通的核心定位是消除管路对接的同轴度误差，同时保证连接位置的密封可靠性，在紧凑型设备的内部管路排布中，这类接头的占用空间远小于带活接结构的对接件，尤其适合安装间隙狭小、管路排布密集的阀组集成区域。

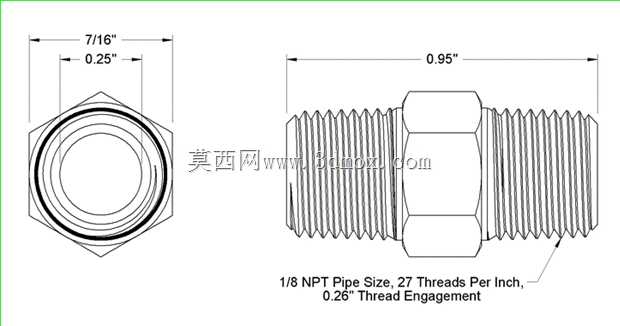

　　从结构设计逻辑来看，中间的六角结构并非单纯为了拧转方便，其对边尺寸是严格匹配对应螺纹的拧紧力矩要求设定的，1/8规格的MNPT螺纹对应的六角对边尺寸刚好适配常用的开口扳手，既不会因为六角尺寸过小导致拧转时受力面不足打滑损伤棱边，也不会因为尺寸过大挤占周边管路的安装空间。两端的外螺纹采用NPT锥管螺纹设计，锥度为1:16，装配时依靠螺纹牙型的自身变形实现密封，不需要额外加装密封垫片，在低压流体输送场景下，只要螺纹加工精度达标，拧紧到位后可实现无渗漏连接，相比直螺纹加密封圈的结构，锥管螺纹的抗振动松脱能力更强，适合存在持续微振动的设备管路场景，比如小型空压机的出气回路、机床润滑系统的供油管路。

　　接头的内孔通径设计为1/4英寸，这个尺寸并非随意设定，是匹配两端1/8MNPT螺纹的标准通径规格，既保证流体通过时不会因为通径骤变产生额外的压力损失，也避免通径过大导致接头壁厚度不足，降低结构强度。黄铜材质的选用是综合了加工性能、抗腐蚀能力与成本的平衡结果，黄铜的切削加工性能优异，在数控车床上加工螺纹与六角结构时可以获得更高的尺寸精度，表面粗糙度更容易控制，同时黄铜对水、低压液压油、常温空气等常见介质的抗腐蚀能力足够，不会像普通碳钢接头那样容易生锈污染介质，也不会像不锈钢接头那样成本过高，适合大批量应用在民用与通用工业设备中。

　　实际安装使用时，这类接头的安装边界需要重点注意：首先是两端管路的同轴度偏差不能超过1°，否则强行拧紧会导致螺纹牙型受力不均，长期使用下容易出现渗漏甚至螺纹断裂的问题；其次是拧紧力矩需要控制在对应规格的推荐范围内，NPT螺纹如果拧紧力矩过大，会导致内螺纹的连接件（比如阀块、泵体油口）出现胀裂风险，尤其是当对接的零件为铝合金或者塑料材质时，力矩过大的损伤风险会明显提升；另外在输送高温介质的场景下，需要注意黄铜的热膨胀系数比钢材高，冷热交变工况下需要定期检查螺纹的预紧力，避免因为热胀冷缩导致螺纹松脱渗漏。

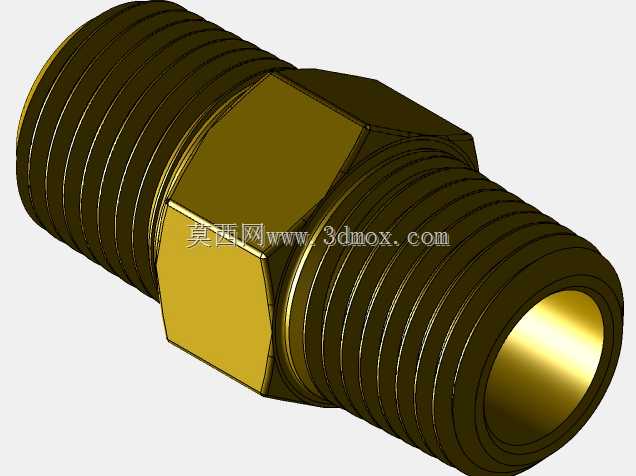

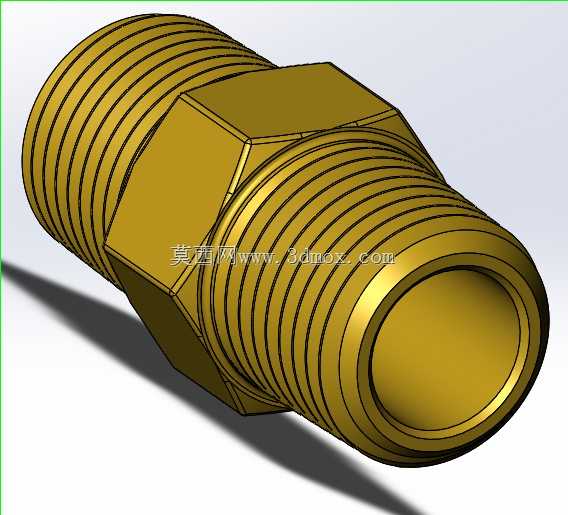

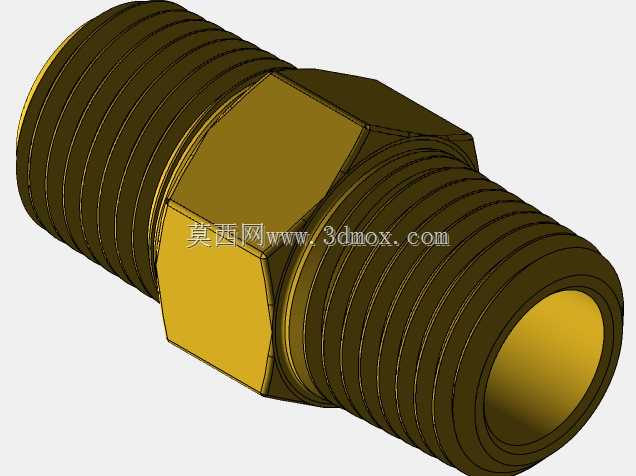

　　在三维建模过程中，这类接头的建模重点在于螺纹部分的精度还原，NPT锥管螺纹的牙型角为60°，建模时不能简单用直螺纹加锥度代替，需要严格按照锥管螺纹的牙型尺寸扫描生成，否则导出的工程图或者用于加工的模型会出现螺纹配合过松或者过紧的问题。中间六角部分与两端螺纹的过渡位置需要做微小的倒角处理，这个倒角不仅是为了去除加工毛刺，也能在装配时起到导向作用，避免螺纹端部磕碰损伤。内孔的两端位置也需要做内倒角，防止流体通过时因为锐边产生紊流，同时也能避免装配时锐边切割可能用到的辅助密封材料。

　　从应用场景的适配性来看，这类等径外丝直通接头的覆盖范围极广，小到家用净水器的水路连接、小型燃油设备的油路对接，大到工业设备的气动控制回路、小型液压系统的压力测点引出管路，都能看到这类接头的身影。不同于定制化的特殊接头，这类标准规格的黄铜接头属于通用级管路配件，互换性极强，只要螺纹规格匹配，不同厂家生产的同规格接头可以完全替换使用，这也是这类标准件在工业领域被大量应用的核心原因。在管路排布设计时，选用这类标准接头可以大幅降低设备的维护成本，后期出现损坏时不需要定制特殊配件，直接采购标准件即可快速更换，减少设备停机时间。
