异径内外螺纹黄铜管路转接接头

　　在气动控制回路、低压流体输送管线、小型液压支路、实验室气路搭建这类场景里，不同通径、不同螺纹制式的管路转接是非常高频的需求，这款异径内外螺纹转接件，就是专门针对1/4MNPT外螺纹与1/8FNPT内螺纹的通径转换场景设计的黄铜制管路连接件。

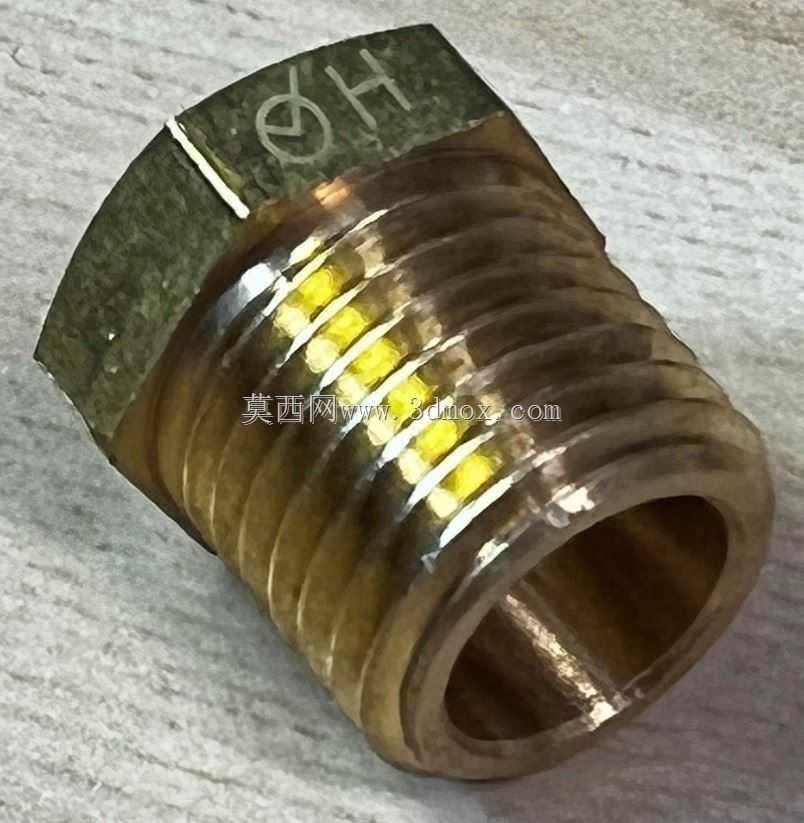

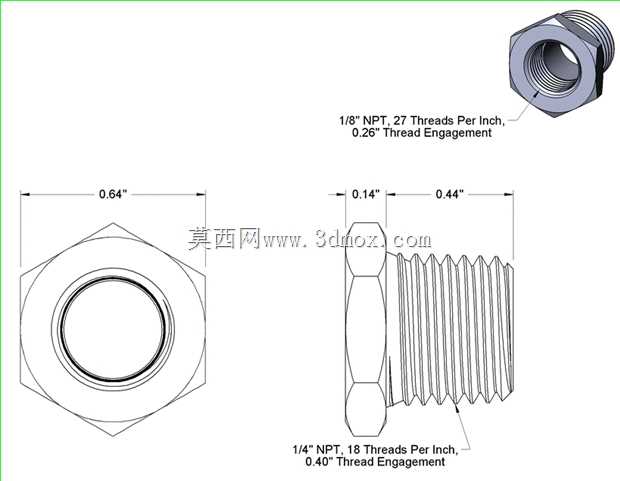

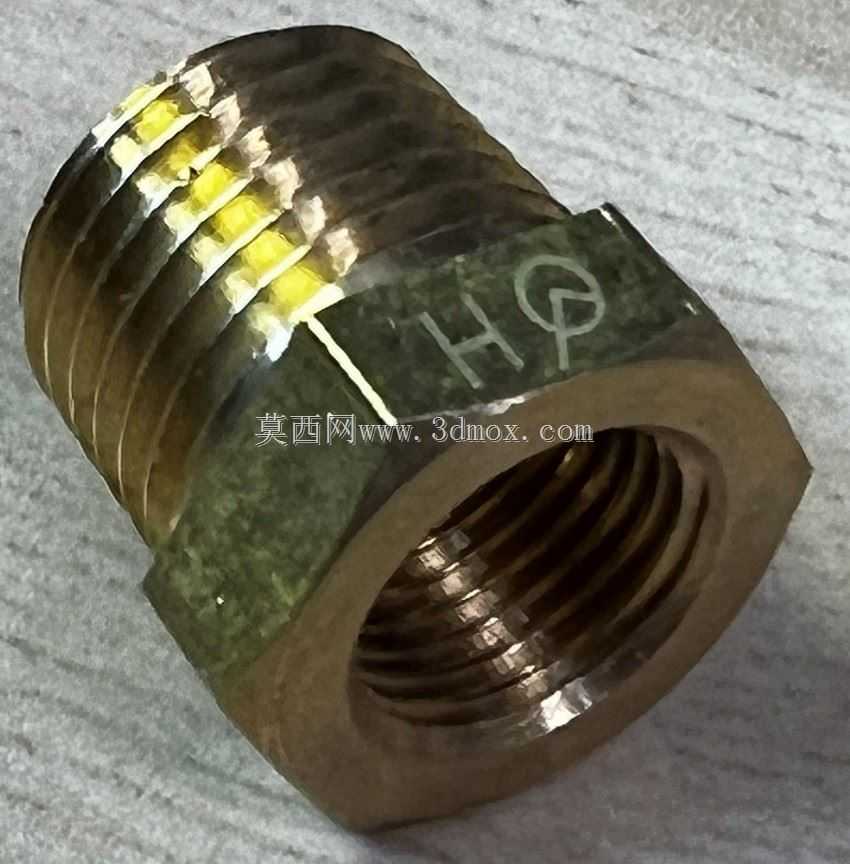

　　从实际安装的边界条件来看，该接头外螺纹端为1/4英寸NPT外锥管螺纹，适配对应规格的内螺纹管路接口，内螺纹端为1/8英寸NPT内锥管螺纹，可对接小通径的外螺纹管路元件，六角驱动结构的对边尺寸符合常规管钳、活动扳手的夹持标准，安装时无需定制专用工装，使用常规管路安装工具即可完成拧紧作业，拧紧过程中六角受力面的厚度经过校核，不会因为常规安装扭矩出现棱边崩裂、夹持变形的问题。

　　材质选用黄铜，核心是兼顾管路连接的耐腐蚀性与加工精度，黄铜本身对压缩空气、低压清水、常规无腐蚀性工业流体都有不错的耐受能力，同时黄铜的切削加工性能优异，螺纹加工时可以获得更高的牙型精度，NPT锥管螺纹本身依靠牙型变形实现密封，更高的螺纹加工精度可以减少生料带、密封胶的使用量，同时降低长期使用下的渗漏概率。

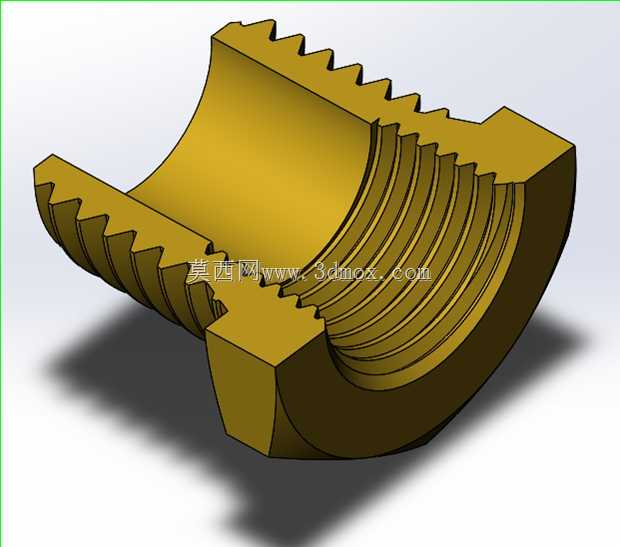

　　设计过程中首先确定的是通径转换的流道边界，内部流道采用平滑过渡结构，没有突兀的变径台阶，避免流体在转接位置出现紊流、压损过大的问题，对于气动回路来说，过大的压损会直接影响末端执行元件的输出力响应速度，平滑的流道设计可以最大限度降低转接件对整个管路压力损失的影响。外螺纹端的螺纹长度经过匹配校核，既保证拧入对应内螺纹接口后有足够的啮合牙数满足承压要求，又不会因为螺纹过长导致拧入后顶死对侧接口的内部流道。六角结构的位置设置在接头中部，不管是从外螺纹端还是内螺纹端进行安装操作，都有足够的扳手操作空间，不会因为相邻管路元件的干涉导致无法夹持拧紧。

　　在实际设备配套中，这类接头常被用在气源处理单元的出口端，将主干路的1/4英寸通径转换为1/8英寸通径，给小型气动电磁阀、压力表、微型气缸这类小通径元件提供接口；在小型水冷循环回路里，也可以用来对接不同通径的水冷管路，实现水泵出口与细径水冷管的转接；实验室气路改造中，这类黄铜接头因为不易生锈、密封可靠的特性，也常被用来转接不同通径的气路管线，减少管线转接的漏点。

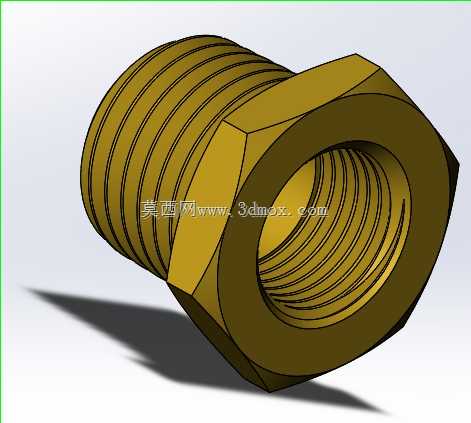

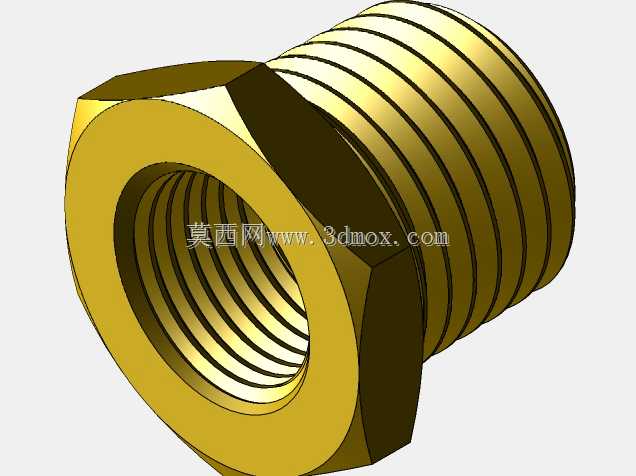

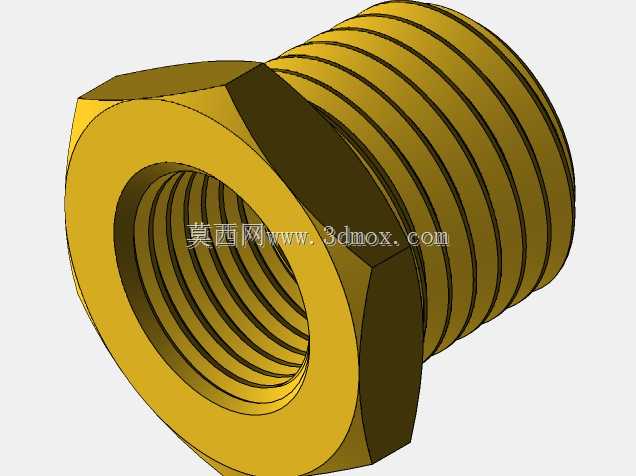

　　建模过程中，螺纹特征的还原是重点，NPT螺纹的锥度、牙型角、螺距都严格按照对应标准参数构建，六角结构的棱边做了微小的工艺倒角，既符合实际机加工的工艺要求，也避免安装过程中锐边划伤操作人员。接头的整体外形没有多余的结构，所有结构都服务于管路转接的核心功能，壁厚经过承压校核，在常规1MPa以内的工作压力下，不会出现管壁开裂、螺纹变形的问题，满足大多数工业低压管路的使用要求。安装时需要注意，外螺纹端拧入对应接口时，要根据流体介质选择合适的密封方式，气体介质推荐配合生料带密封，液体介质可配合密封胶使用，拧紧扭矩控制在管螺纹推荐的扭矩范围内，避免过大扭矩导致螺纹滑牙或者黄铜本体开裂。
