黄铜内外螺纹异径液压管路转接接头

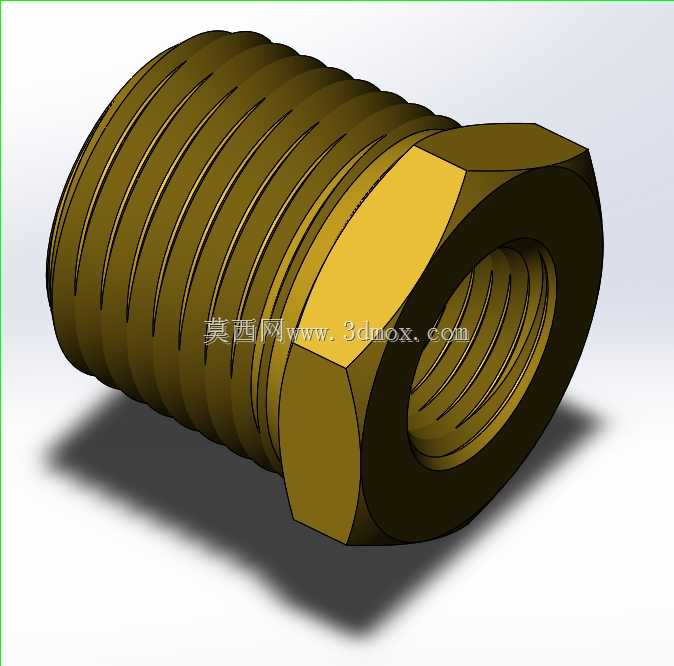

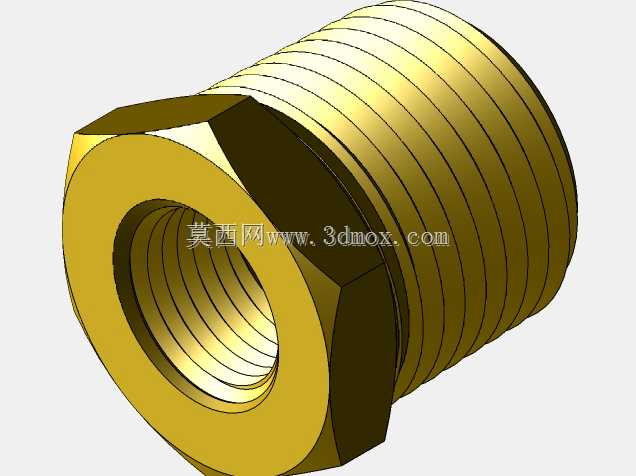

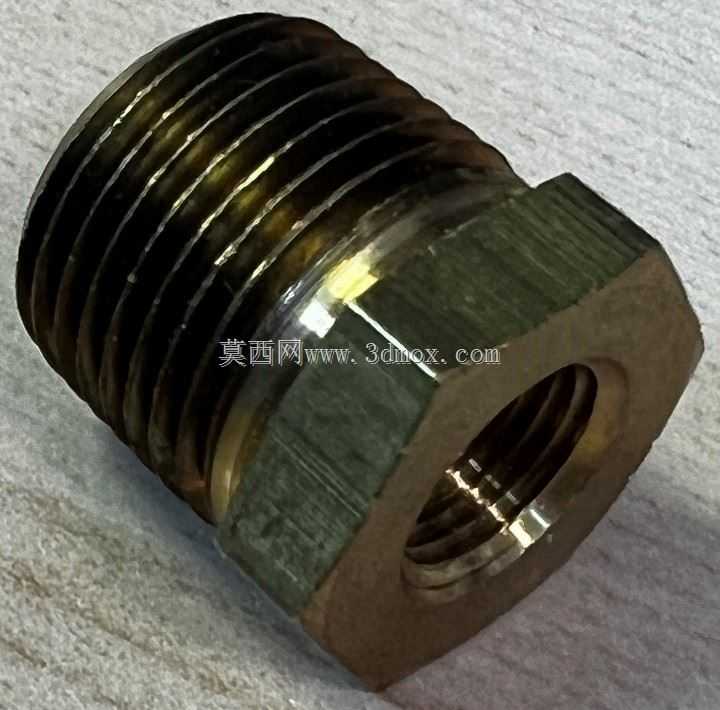

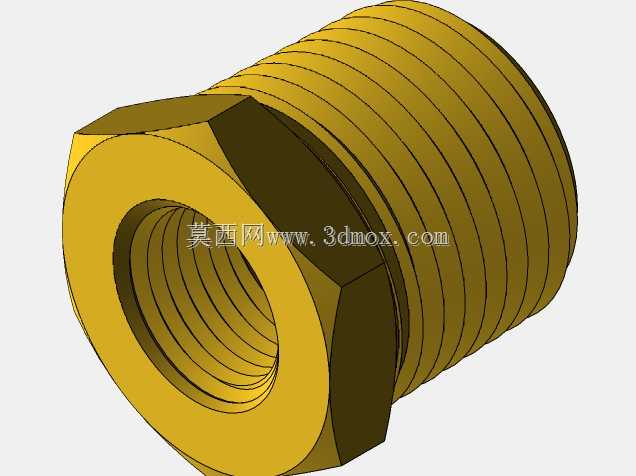

　　在流体输送管路的布设作业中，不同通径管路的衔接一直是现场装配、设备改型环节里高频遇到的实操问题，这类异径螺纹转接件的设计合理性，直接影响整套管路的密封可靠性、装配效率以及后期维护的便捷性。这款黄铜材质的异径接头，采用外螺纹与内螺纹组合的异径结构，一端为3/8规格外锥管螺纹，另一端为1/8规格内锥管螺纹，专门适配两种不同通径的管路对接需求，在气动控制回路、低压液压输送系统、小型设备冷却管路、车用气路布设场景中都有广泛应用。从结构设计逻辑来看，接头主体中段设置了一体式六角拧动台，这个结构并非随意设置，其对边尺寸匹配常规开口扳手、活动扳手的夹持规格，装配时无需额外定制工装，现场作业人员用常规工具即可完成拧紧操作，

　　六角台的端面与螺纹轴线保持严格垂直，避免拧紧过程中出现偏载导致的螺纹咬合损伤、密封面错位问题。接头的外螺纹端采用NPT锥管螺纹设计，螺纹牙型自带密封锥度，装配时配合生料带或者密封胶即可实现可靠的低压密封，无需额外加装密封垫片，减少了装配环节的零件数量，也降低了因垫片老化、错位引发的泄漏风险；内螺纹端同样采用NPT锥管螺纹，与对应规格的外螺纹管件配合时，能保证螺纹啮合长度满足压力等级要求，不会出现啮合过浅导致的脱开、泄漏问题。从材质选择来看，选用黄铜作为加工基材，一方面是黄铜具备良好的切削加工性能，在车削加工螺纹、六角台结构时能获得较高的尺寸精度与表面光洁度，螺纹牙型的轮廓度更容易控制，保证螺纹配合的紧密性；

　　另一方面黄铜本身具备不错的耐腐蚀性，在常规的水基介质、低压油气介质、常温压缩空气介质中使用时，不会出现快速锈蚀的问题，相比钢制接头更适合在潮湿、无防锈涂装的外露管路场景中使用，同时黄铜材质的塑性较好，在螺纹拧紧过程中能产生微量的弹性变形，填充螺纹配合面的微小间隙，进一步提升密封效果。从安装边界尺寸来看，接头的外螺纹段长度适配常规壁厚的管路安装座，不会出现螺纹拧入过深顶触内部流道、或者拧入深度不足导致连接强度不够的问题；接头整体的六角台外径控制在合理范围内，在密集排布的管路组中，相邻接头之间不会出现扳手空间干涉的问题，装配时不需要刻意调整相邻管路的位置来预留操作空间，能有效压缩管路布设的整体占用空间。在实际选型应用中，

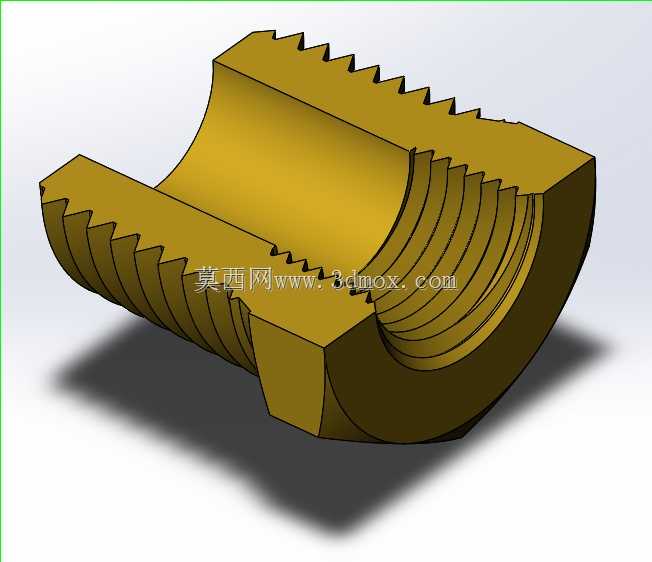

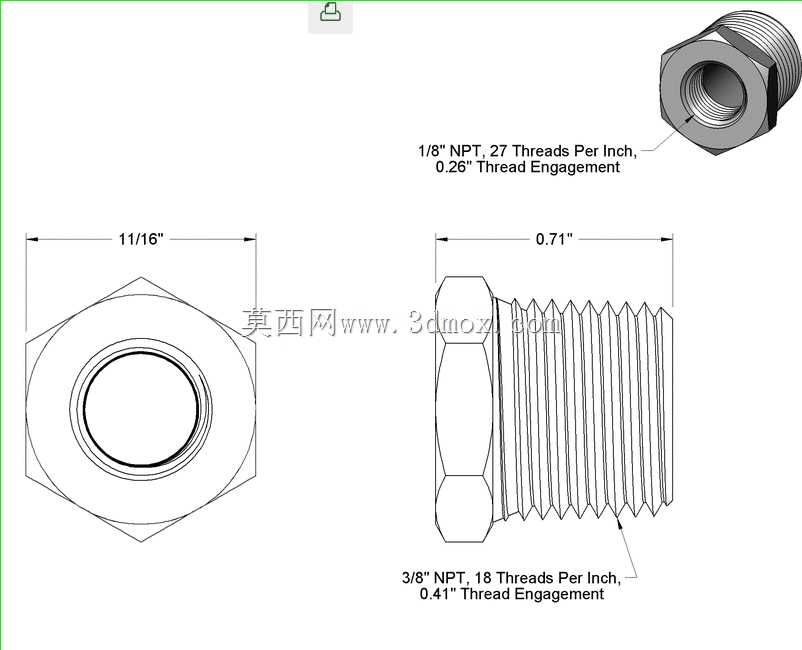

　　这类接头常被用在小型液压站的分支管路转接、车用制动气路的管径变换、实验台流体回路的接口适配、小型冷却系统的管路对接场景中，相比采用多个接头拼接的异径方案，一体式结构的接头减少了泄漏点数量，整个转接位置只有两个螺纹配合面，大幅降低了管路系统的泄漏概率，同时一体式结构的流道内壁光滑过渡，没有拼接结构带来的台阶、错位，能减少流体在转接位置的压力损失，避免介质在台阶位置出现滞留、积垢的问题。建模过程中，针对螺纹部分的处理需要兼顾工程实用性与模型轻量化要求，用于装配干涉检查的模型可以采用简化螺纹结构，保留螺纹的大径、小径尺寸以及拧入深度边界，保证装配仿真时能准确判断干涉情况；用于加工生产的模型则需要精确绘制螺纹牙型轮廓，标注清楚螺纹的锥度、牙距、有效啮合长度，同时标注六角台的对边尺寸、对角尺寸、各段长度公差，保证加工出来的零件能与标准管件顺畅配合。接头的端面倒角设计也经过考量，外螺纹端的导入倒角能让装配时螺纹更容易对中，不会出现螺纹错牙导致的牙型损坏，内螺纹端的孔口倒角则能去除加工毛刺，避免装配时毛刺脱落进入管路系统，堵塞下游的阀类、仪表类精密元件。在长期使用场景中，黄铜材质的接头不会像铝制接头那样容易出现螺纹粘连的问题，后期维护拆卸时更加方便，反复拆装几次也不会出现螺纹滑牙的情况，能满足设备定期维护、管路改造的重复拆装需求。
