黄铜异径外螺纹气动管路接头结构

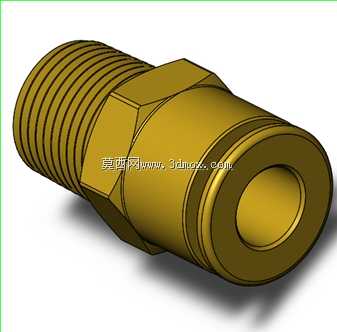

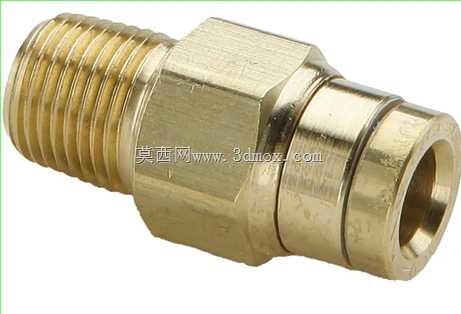

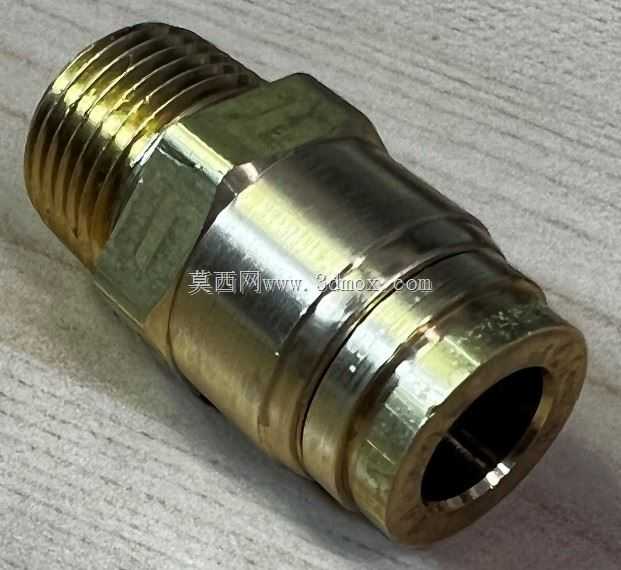

　　在气动控制回路、小型燃油输送系统以及低压流体输送工位中，这类异径外螺纹接头是管路排布里最常见的连接件之一，很多设备组装现场的管路改接、支路引出都会用到同规格的转接件。做三维建模的时候，首先要抓准接头的核心功能边界：它要实现3/8英寸PTC快插端口与3/8英寸MNPT外螺纹端口的连通，同时保证两端连接的密封可靠性，还要兼顾安装时的扳手操作空间，不能出现安装干涉的问题。

　　从实际使用场景来看，这类接头常出现在车间气动工具的供气管路排布、小型内燃机的燃油支路连接、实验室气路的终端转接位置，因为黄铜材质本身的耐腐蚀性、抗振性都比较适配这类中低压工况，不会像普通碳钢件那样在潮湿车间环境里短时间生锈卡滞，也不会像塑料接头那样在燃油介质浸泡下出现溶胀开裂的问题。建模的时候最先确定的是六角扳拧段的尺寸，3/4英寸的对边宽度是严格适配标准呆扳手、套筒扳手的操作尺寸，六角段的厚度也要控制在合理范围，太薄会导致扳拧时受力变形滑棱，太厚又会浪费材料、增加不必要的安装占用空间。

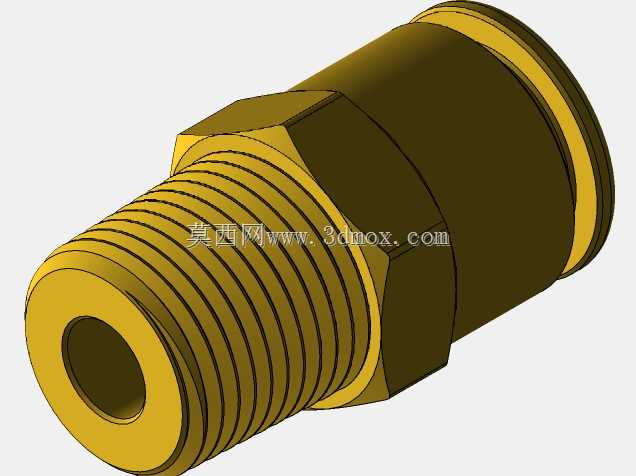

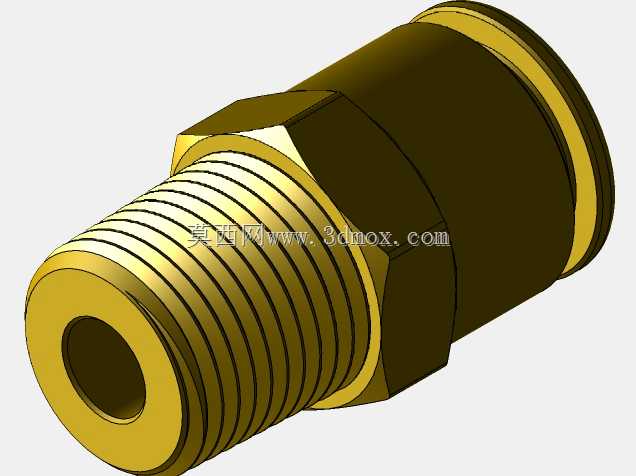

　　整体长度控制在1.45英寸，这个安装边界尺寸是经过实际工况验证的，既不会因为长度过短导致两端管路安装后出现管壁干涉，也不会因为长度过长增加管路流阻、占用过多阀岛周边的排布空间。外螺纹段的建模要严格遵循MNPT锥管螺纹的标准参数，牙型角、锥度、每英寸牙数都不能有偏差，否则现场安装时会出现螺纹拧入深度不足、密封失效漏液漏气的问题，很多新手建模时容易把锥管螺纹做成直螺纹，实际装配的时候就会发现要么拧不到位，要么硬拧之后螺纹崩裂。快插端的结构要考虑内部卡簧、密封胶圈的安装槽位，虽然外观模型不用把内部密封件全部做出来，但端口的台阶尺寸、倒角角度要和实际产品一致，保证插入气管时的导向顺畅，不会割伤气管外壁影响密封。

　　建模过程中，六角段与两端柱体的过渡圆角不能省略，实际加工的时候这些位置是有工艺圆角的，如果做成直角过渡，一方面渲染出来的效果不符合真实零件的加工质感，另一方面如果后续要做有限元受力分析，直角位置会出现应力集中的误判，没法准确反映接头在管路受拉、受振动时的实际受力状态。外螺纹末端的倒角也要做出来，这个倒角是安装时的导向结构，没有倒角的螺纹端在对接内螺纹端口时很容易错牙，导致螺纹损坏。快插端的外壁环形槽是用来装定位卡环的，槽的宽度、深度都要匹配标准快插接头的卡簧尺寸，不能随意设定。

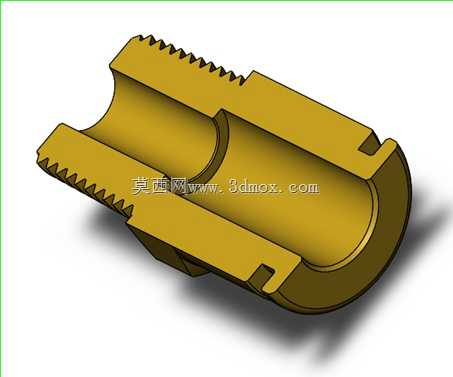

　　从选型适配的角度来说，这个规格的接头因为两端通径一致，只是连接形式不同，所以流道内部是等径直孔，不会出现通径突变带来的流阻增大问题，在气动回路里使用时不会因为局部节流导致气压损失，在燃油管路里使用时也不会因为截面变化产生紊流，影响供油稳定性。黄铜材质的切削加工性能好，批量生产时的加工效率高，表面做钝化处理之后就能满足常规工况的防锈要求，不需要额外做电镀层，也避免了电镀层脱落污染管路介质的风险。

　　实际安装的时候，MNPT外螺纹端一般会缠绕生料带或者涂螺纹密封胶，拧入对应内螺纹端口时，拧入深度控制在3-5牙就能达到足够的密封强度，不能过度拧入，否则会导致接头本体因为螺纹处的胀紧力出现开裂。快插端连接气管时，只要把气管剪平垂直插入到底，内部的卡簧就会自动卡紧气管外壁，密封胶圈贴合气管外壁实现密封，拆卸的时候只要按下快插端的释放环就能拔出气管，比传统的卡套接头安装效率高很多，适合需要频繁拆装改接的工位。建模的时候把这些实际安装的结构特征还原到位，后续做管路装配模拟的时候就能准确检查安装间隙，提前发现现场排布可能出现的干涉问题，减少现场安装时的改件工作量。
