多接口铝制流体分配歧管结构设计

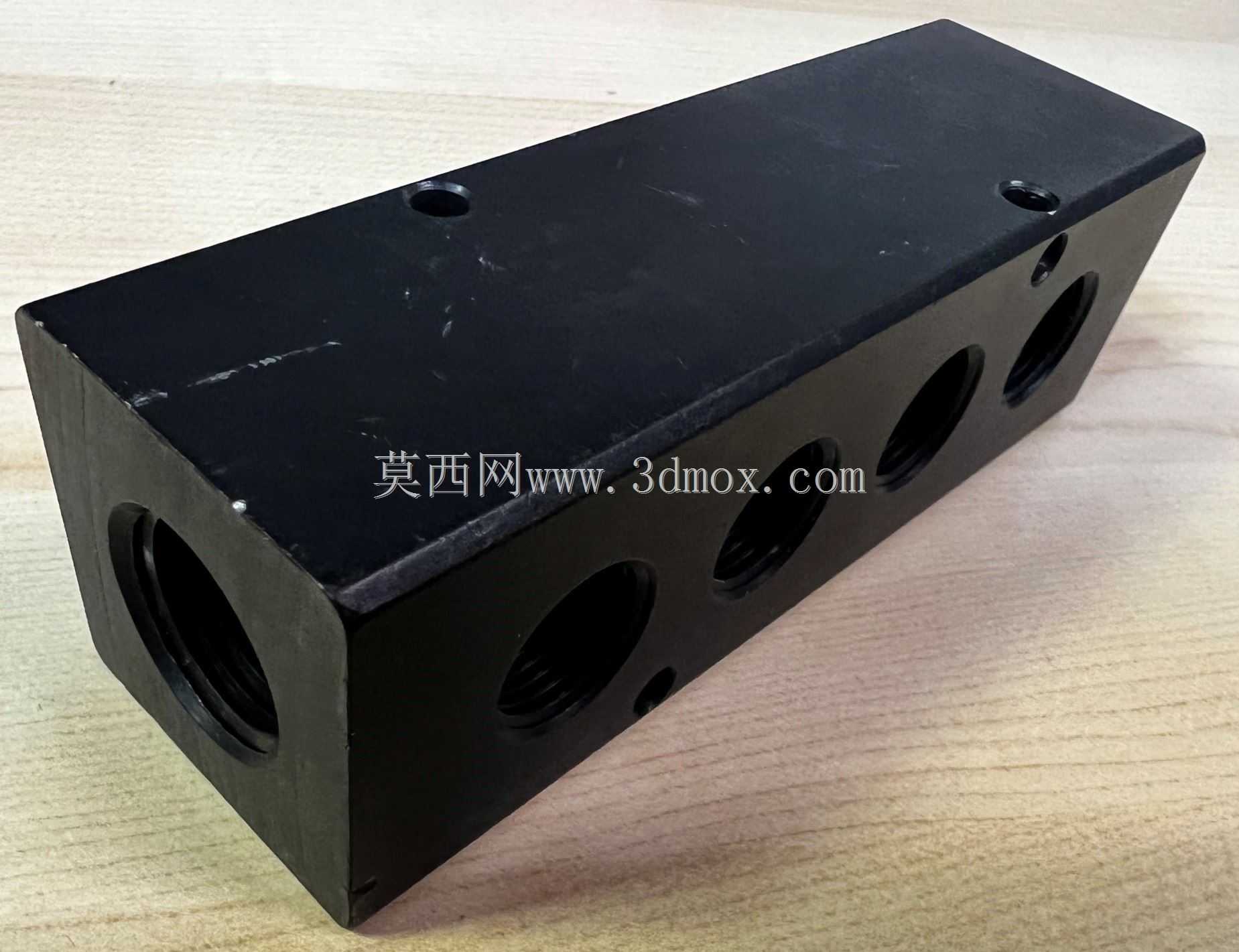

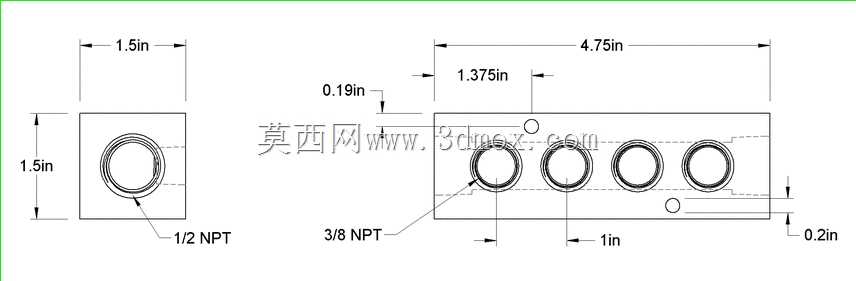

　　在小型流体控制回路、桌面级气动实验台、紧凑型液压站的油路气路排布场景中，多端口歧管是减少管路弯折、降低接头泄漏点的核心集成部件，这款六端口铝制歧管正是针对小流量多支路的流体分配需求设计，整体采用长方体铝块一体加工成型，摒弃了多块拼接的结构形式，从根源上消除了拼接面的密封风险，适配低压工况下的燃油、压缩空气、低压液压油等介质输送场景。从实际安装边界来看，该歧管本体外形尺寸为1.5英寸×1.5英寸×4.75英寸，方正的块体结构可以直接贴合设备面板或安装基板安装，两个相对的侧面上加工有直径4×2英寸规格的安装孔，安装孔位的间距经过匹配常规面板安装的孔距标准设计，安装时无需额外加工转接支架，

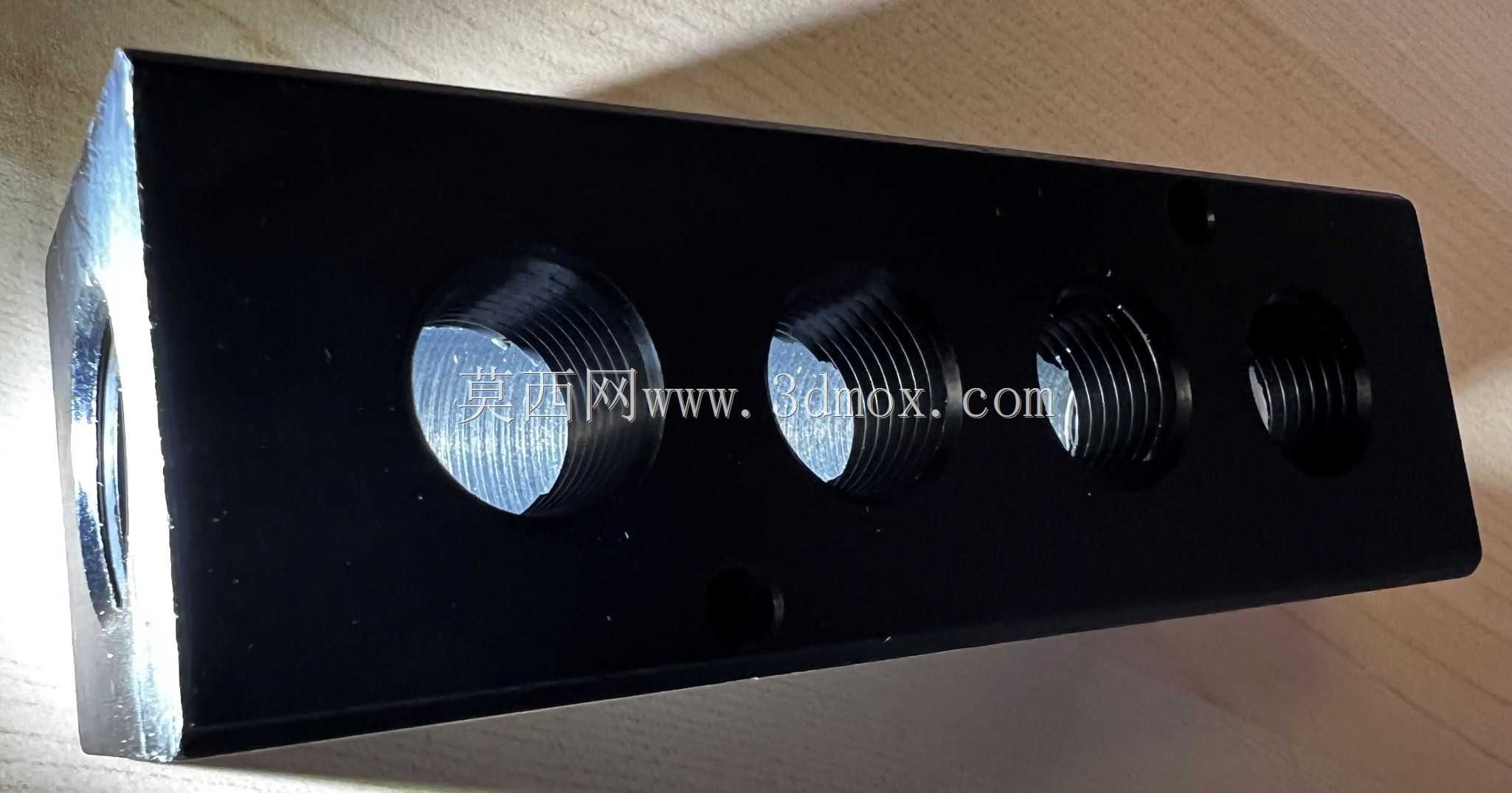

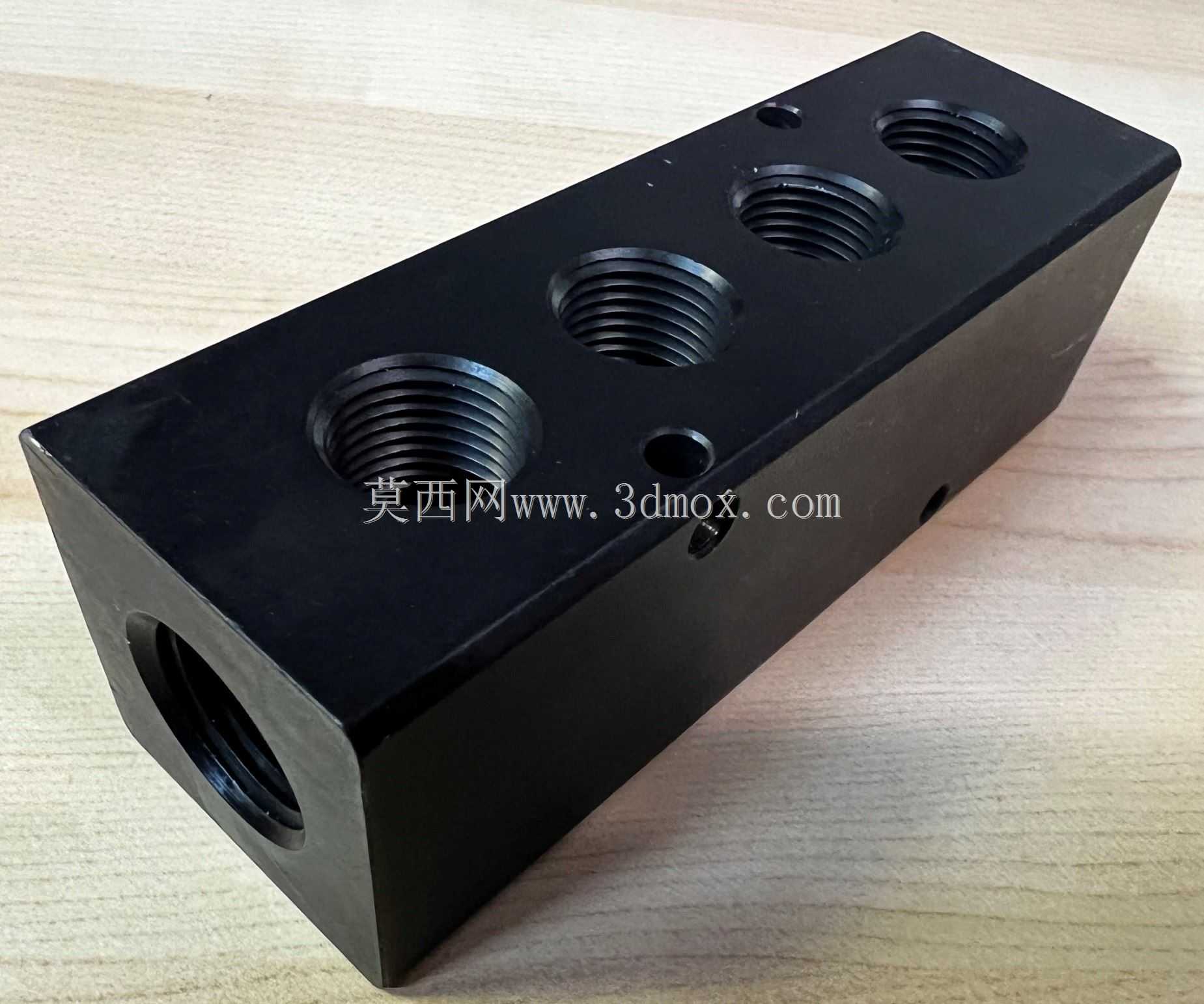

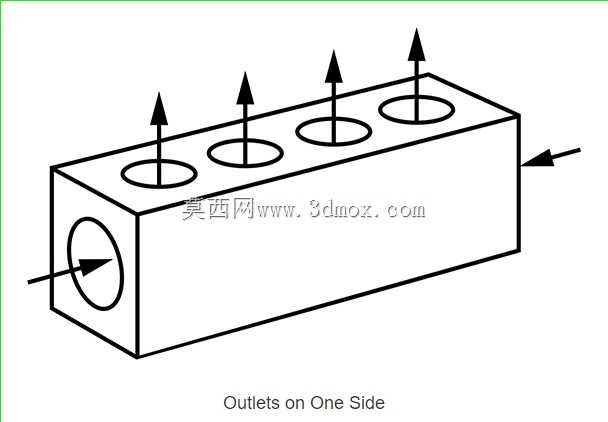

　　直接通过螺栓穿过安装孔即可将歧管牢牢固定在安装面上，不会因为流体脉冲产生松动移位。端口布局上，歧管的一个端面设置2个1/2英寸FNPT内螺纹端口作为总进出接口，顶面则排布4个3/8英寸FNPT内螺纹端口作为支路接口，这种布局方式可以让主路流体从端面进入后，均匀分配到顶面的四个支路中，内部流道采用直孔贯通加工，没有多余的流道弯折，能有效降低流体流经歧管时的压力损失，同时减少流道内的介质残留，对于需要定期更换介质的回路来说，能大幅降低残留介质交叉污染的概率。材质选用铝制坯料加工，一方面是铝的材质重量较轻，安装在轻薄的设备面板上不会产生过大的负重，另一方面铝的切削性能优异，加工内螺纹和内部流道时能获得较高的表面光洁度，

　　减少流体流动时的阻力，加工完成后表面做氧化发黑处理，既可以提升铝件表面的抗腐蚀能力，避免长期接触油类、水汽产生表面锈蚀，也能在工业设备环境中保持外观整洁，不易残留污渍。在结构细节设计上，顶面的支路端口之间预留了足够的扳手操作空间，安装支路接头时不需要使用特殊的薄型扳手，普通的活动扳手或者开口扳手就能完成接头的拧紧操作，不会出现相邻端口距离过近导致扳手无法卡位的问题；本体上的小型工艺孔做了封堵处理，不会出现介质泄漏的情况，端面的主路端口和顶面支路端口的螺纹加工精度符合常规管螺纹标准，和标准FNPT接头配合时，只需要缠绕适量生料带就能实现可靠密封，不需要额外加工密封槽加装密封圈，降低了配件选型的成本。实际选型使用时，

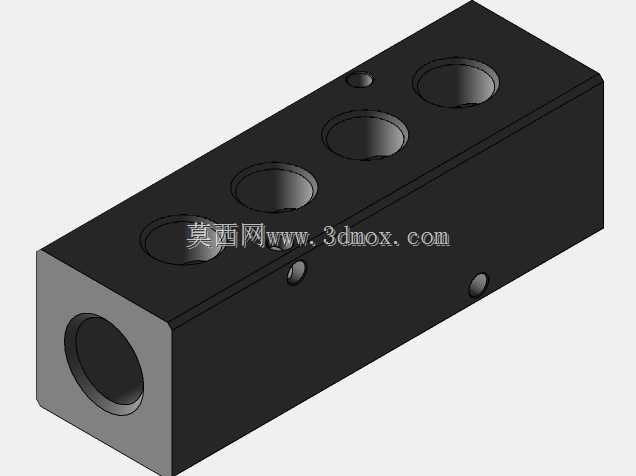

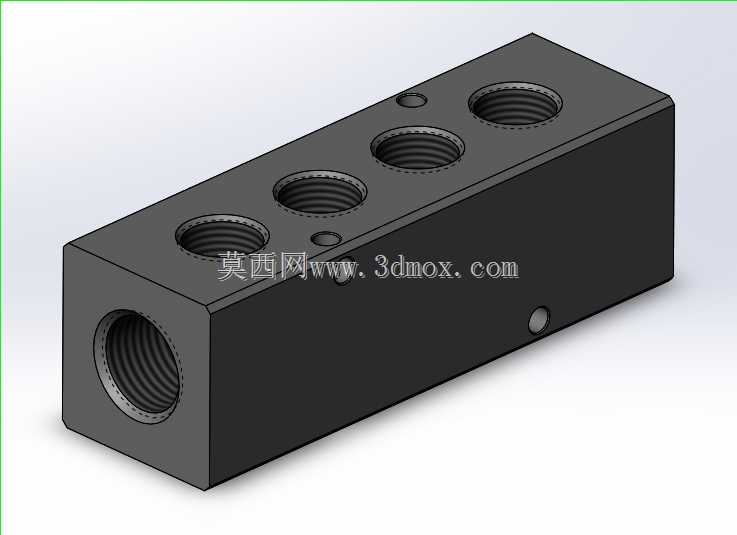

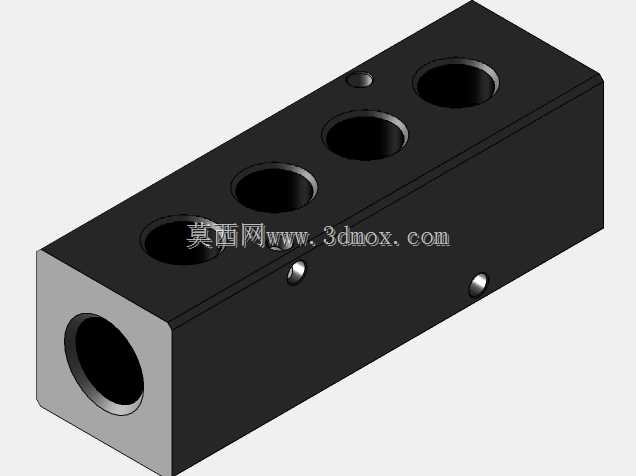

　　这款歧管适合单路输入四路输出或者双路输入各带两路输出的回路配置，比如小型气动工装的气路分配，单路压缩空气从端面主口进入，四个顶面支路分别接至不同的气缸控制气口，能把原本需要多通接头拼接的管路集成在一个块体上，让设备内部的管路排布更加整洁，后期维护排查故障时也能快速定位对应的支路；在小型燃油测试回路中，也可以用这款歧管实现单路供油到四个不同测试工位的燃油分配，铝制材质不会和常规燃油产生反应，长期使用也不会出现杂质析出影响介质清洁度的问题。设计建模过程中，所有端口的螺纹深度都做了冗余设计，保证接头拧入后有足够的啮合牙数，不会因为螺纹啮合长度不足导致接头在压力冲击下脱出；内部流道的相交处做了微小的倒角处理，避免流道相交处的锐角产生应力集中，在长期承受流体压力脉冲的情况下不会出现开裂的情况；安装孔的位置距离各个端口都有足够的壁厚，不会因为加工安装孔导致和内部流道贯通，造成介质从安装孔处泄漏的问题。
