带电压显示的航模USB充电保护装置

　　在航模外场作业、小型电子设备便携充电的场景里，这类集成电压显示的USB充电保护模块是很多玩家和小型设备运维人员随身常备的配件，它的核心作用是在通过USB接口取电的过程中，完成对锂电池组的充电管控、过压欠压保护，同时实时显示当前接入电池的电压数值，避免过充损坏电芯，也能让使用者直观掌握电池剩余电量状态。

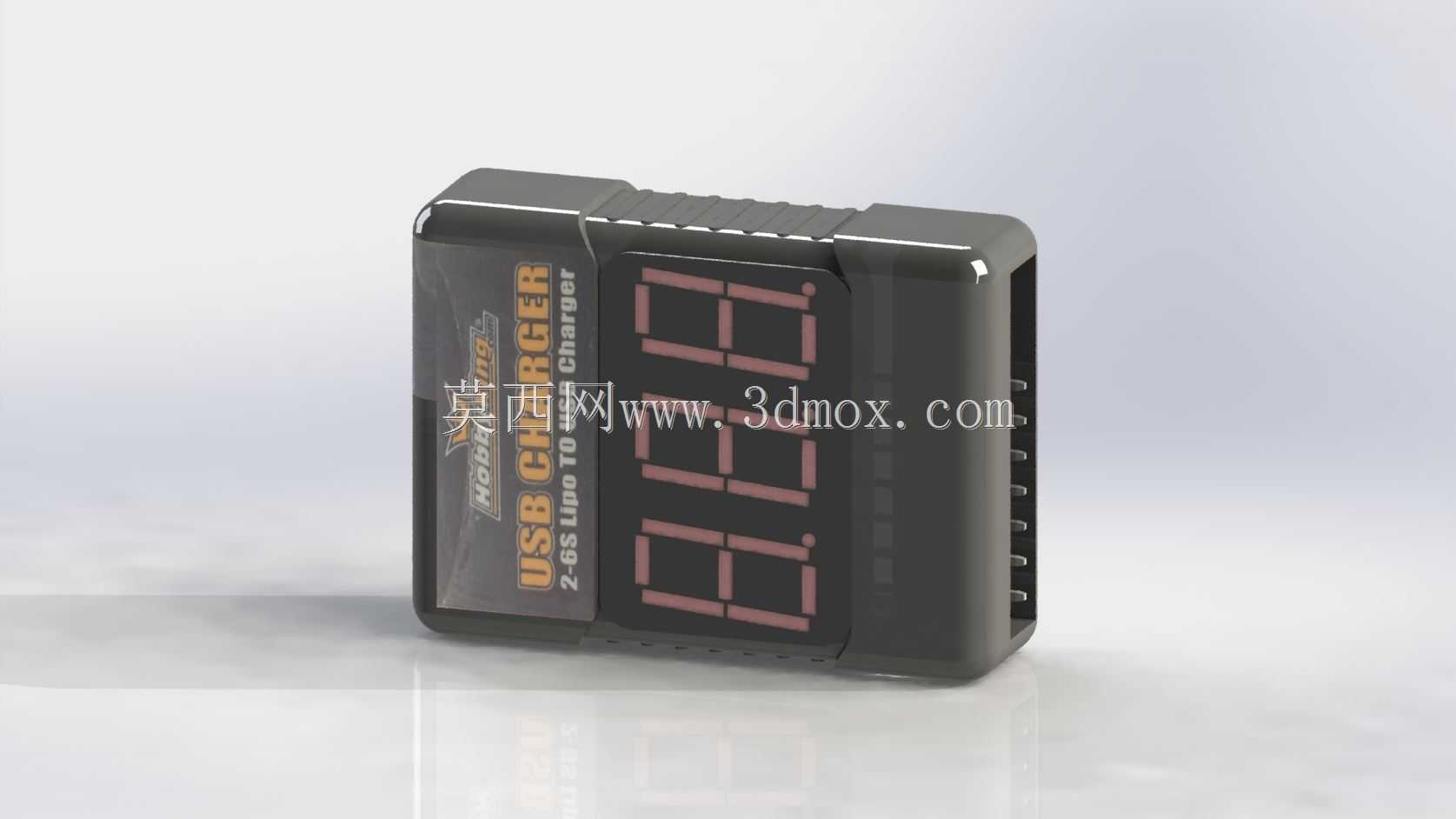

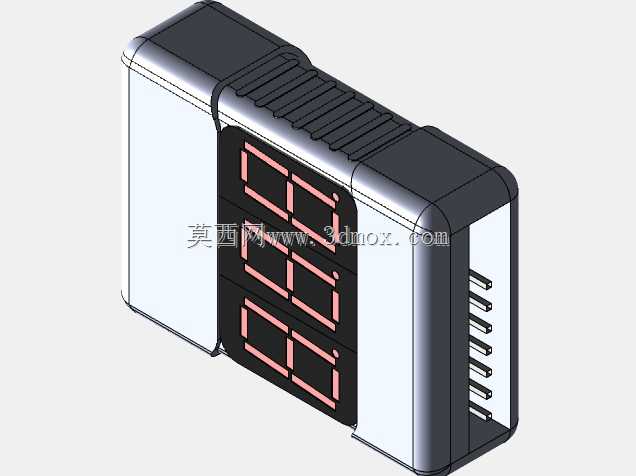

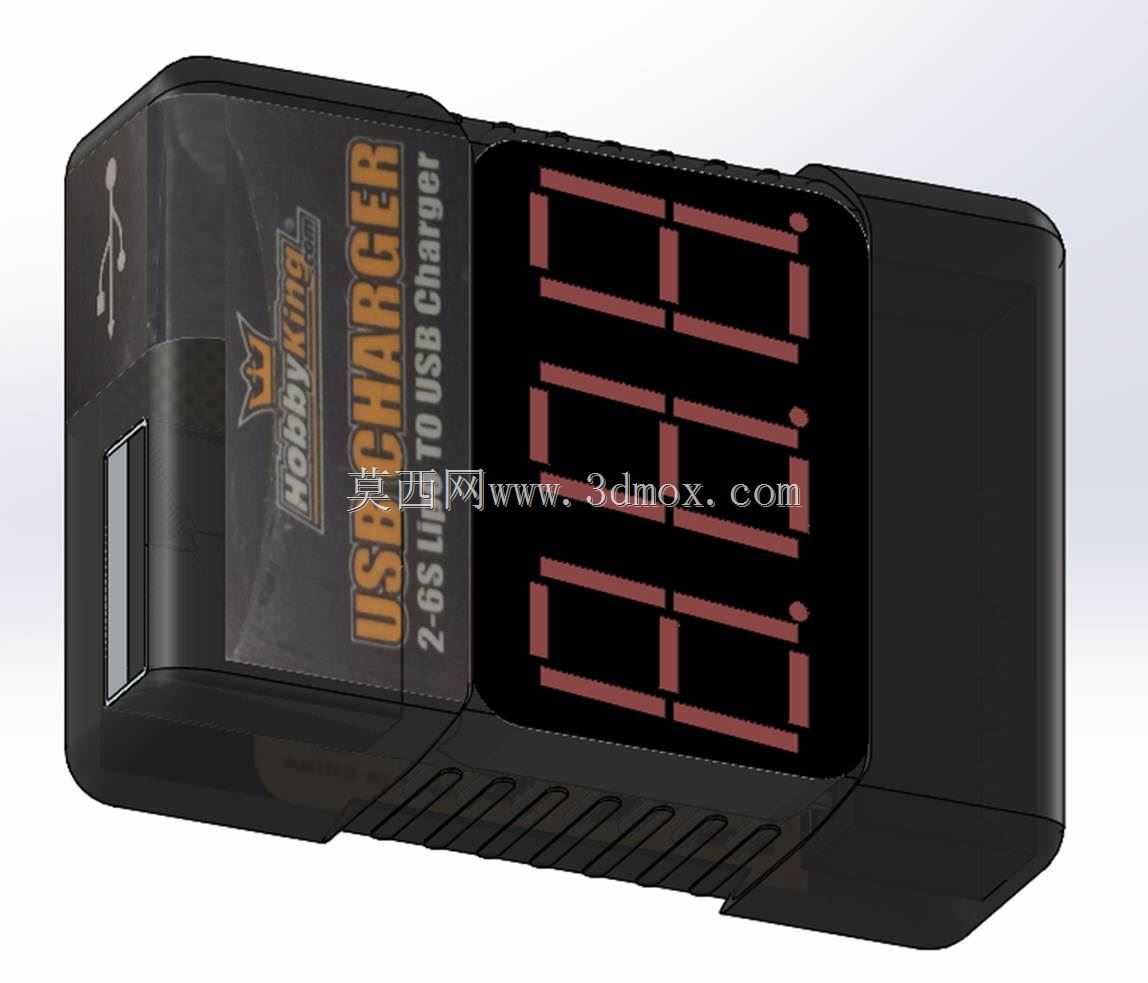

　　从结构设计的角度看，这个模块的外壳采用了一体式阻燃PC材质注塑成型，边角做了R3的圆弧过渡，既避免外场携带时剐蹭其他设备，也能在跌落时分散冲击力保护内部电路板。整体外形尺寸控制在长52mm、宽32mm、厚18mm的范围内，属于典型的便携模块化设计，安装边界上预留了2mm厚度的侧边卡槽，既可以直接卡在航模机身的标准20mm导轨位，也能通过背胶固定在工具箱内侧，不会占用过多收纳空间。正面的数码管显示区域做了下沉0.8mm的凹槽设计，表面覆盖透明PET防护片，既能防止外场使用时沙尘、水渍直接接触数码管引脚，也能避免尖锐物体刮花显示面，显示数值采用红色高亮数码管，在户外强光下也能清晰辨识电压读数，不需要额外遮挡就能快速读取数值。

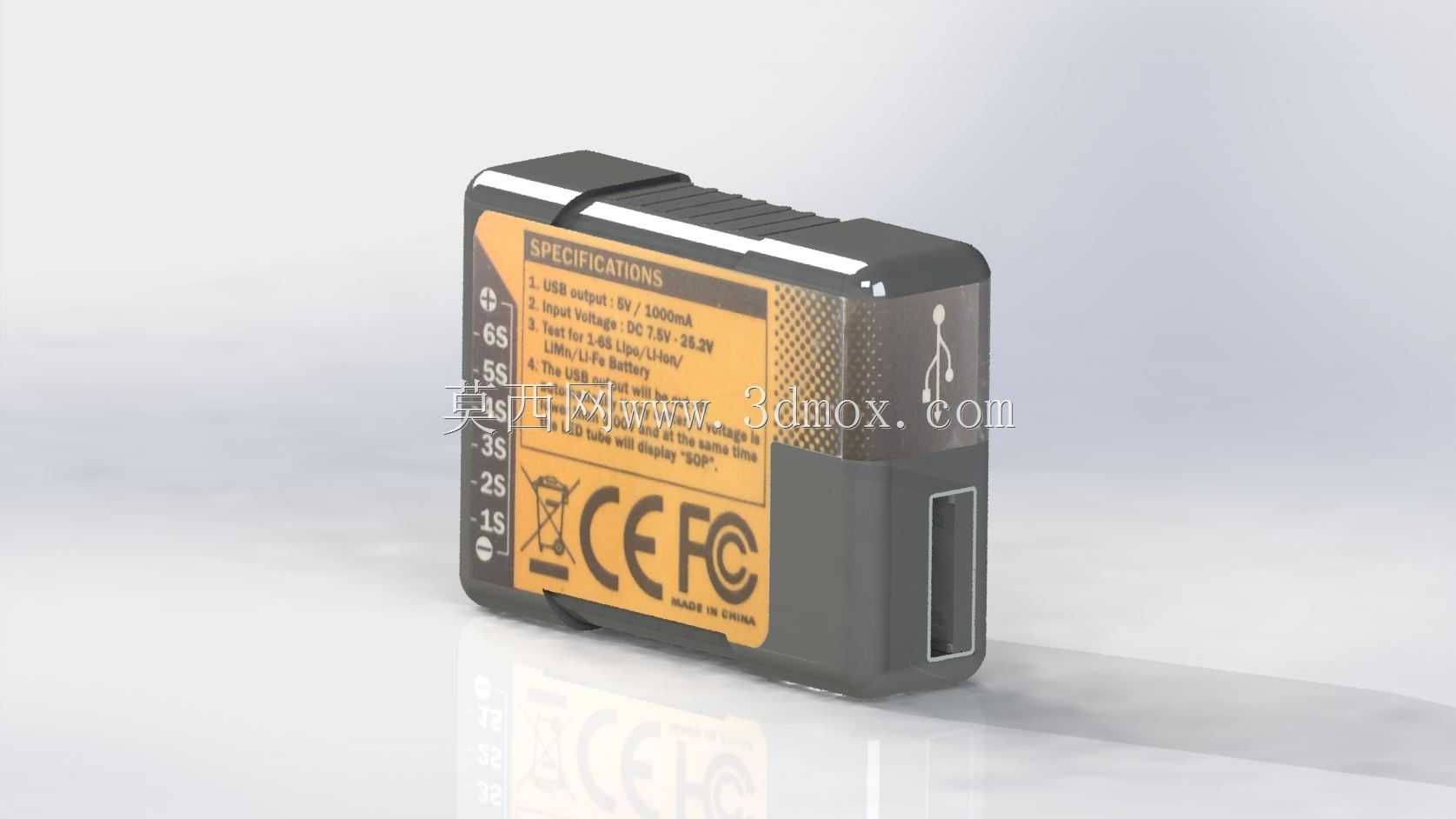

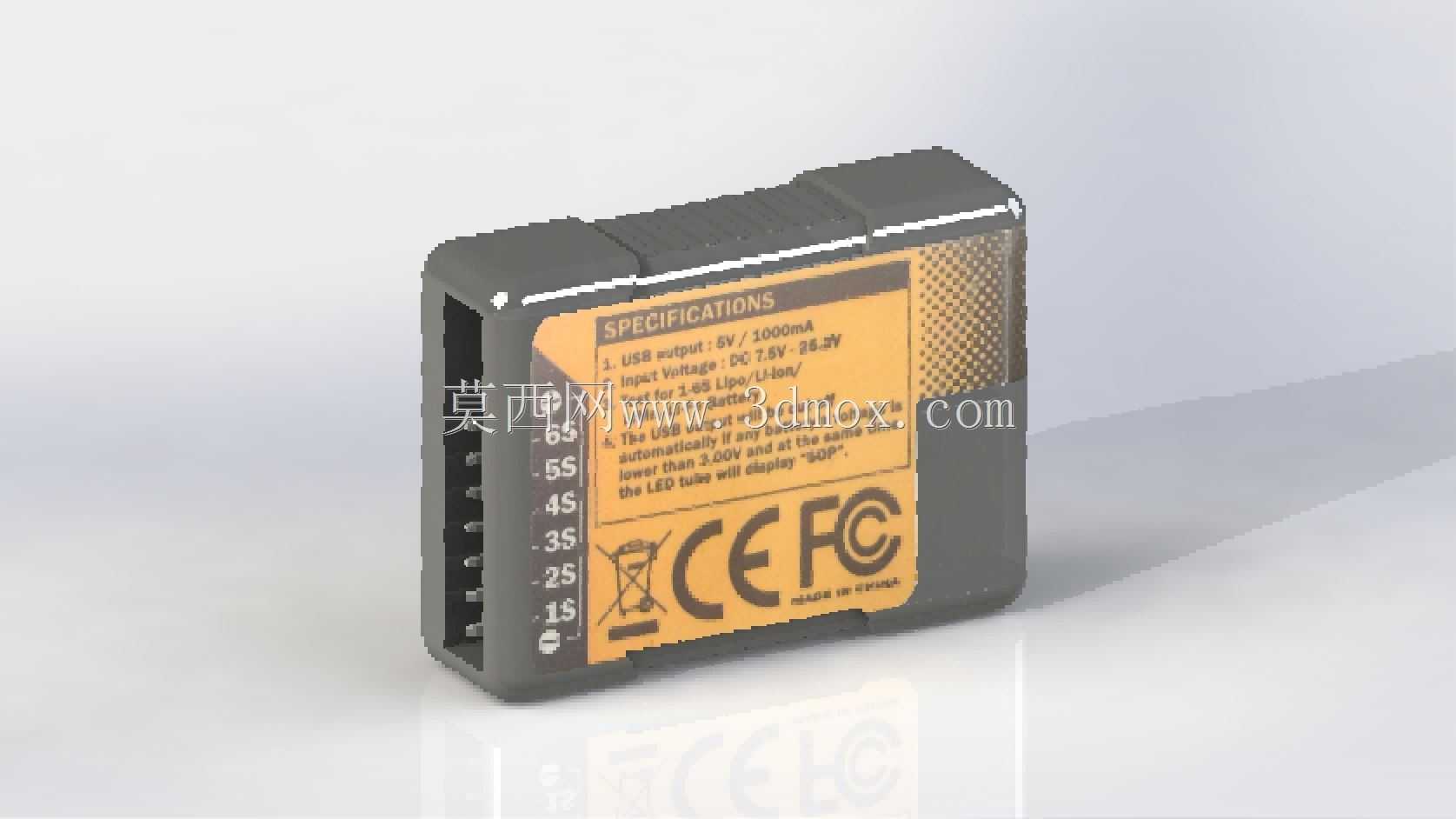

　　接口部分的设计充分考虑了实际使用的兼容性，一侧是标准USB-A公头，直接适配常见的充电宝、车载USB口、电脑USB端口等通用取电接口，不需要额外转接线就能直接取电；另一侧是间距2.54mm的平衡充插针，适配2-6S的锂电池组平衡充电需求，插针做了镀金处理，降低接触电阻，减少大电流充电时的接头发热问题。内部的电路布局上，充电管理芯片、电压采样电路、保护MOS管都做了分区排布，功率器件贴合外壳内壁的导热筋位，工作时产生的热量可以通过外壳快速散出，不需要额外加装散热片就能满足1A电流下的持续充电需求，避免长时间充电时模块过热触发保护断充。

　　功能逻辑上，这个模块在接入USB电源后会先完成输入电压检测，当输入电压处于4.5V-5.5V的正常区间时才会启动充电流程，若输入电压异常会直接切断输出，避免异常电压损坏接入的电池；接入电池后会先采样电池组的总电压和各串电芯电压，若存在单串过压、欠压或者反接的情况，会直接锁死输出并通过数码管闪烁提示故障，不会强行启动充电。充电过程中会实时动态调整充电电流，在电池电压接近满电阈值时自动转入涓流补电模式，充满后自动切断充电回路，同时数码管常显当前电池静态电压，方便使用者判断电池状态。模块自带的蜂鸣器提示功能，在出现接线故障、充电完成、电池电压异常时会发出不同频率的蜂鸣提示，外场作业时不需要一直紧盯显示数值，靠声音提示就能掌握充电状态，适配航模外场多设备同时准备的使用场景。

　　从设计落地的角度看，这个模块的外壳分件采用上下盖卡扣加超声焊接的固定方式，没有外露的螺丝，整体密封性达到IP54级别，能够应对外场使用时的零星降雨、沙尘环境，内部电路板做了三防漆涂覆，在高湿度的沿海场地使用也不会出现电路短路问题。侧边的防滑筋位做了0.5mm高的条形凸起，插拔USB接口时手指捏持不会打滑，不需要额外借力就能完成插拔操作，避免用力不当损坏接口。显示区域的数码管倾斜角度做了15度的仰角设计，当模块平放在桌面时，使用者站立或者坐姿状态下都能以舒适的视角读取电压数值，不需要低头凑近查看，细节设计充分贴合实际使用的操作习惯。
