机加工刀柄夹持测力工装结构

这套结构面向机加工车间里刀柄状态确认与装夹力检测的实际场景，常布置在刀具预调区、装配工位或维修校验台旁。现场使用时，操作人员把待检刀柄放入定位区域，通过两侧夹持件形成稳定约束，再由前端方头连接施力或传感部件，读取刀柄在拉钉、锥面或端面接触位置的受力表现。它不是单纯的展示件，而是把夹持、导向、承载和测量接口整合在一个小型支架上，便于快速判断刀柄夹紧是否可靠、接触是否偏载，以及重复装夹后受力是否一致。

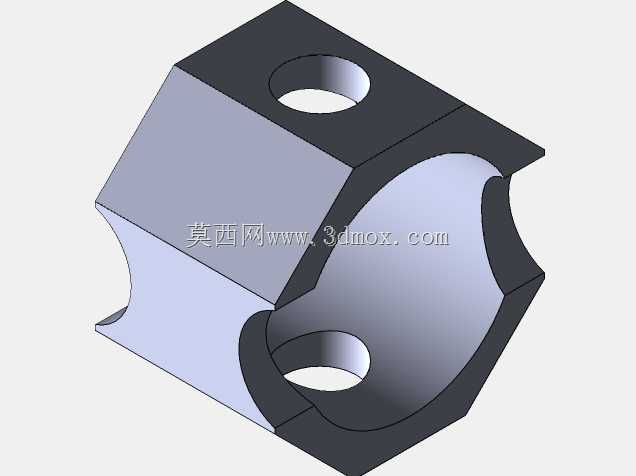

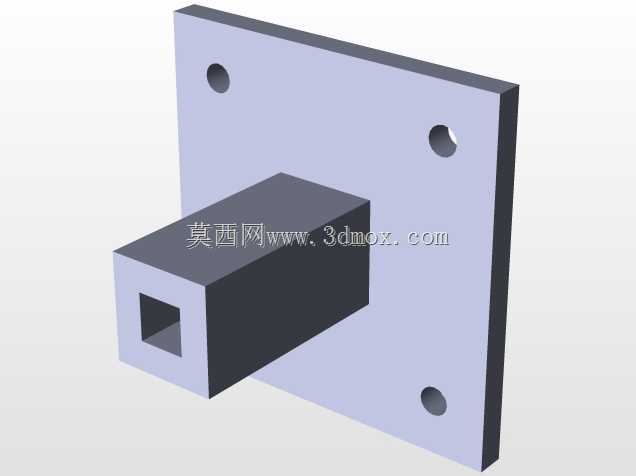

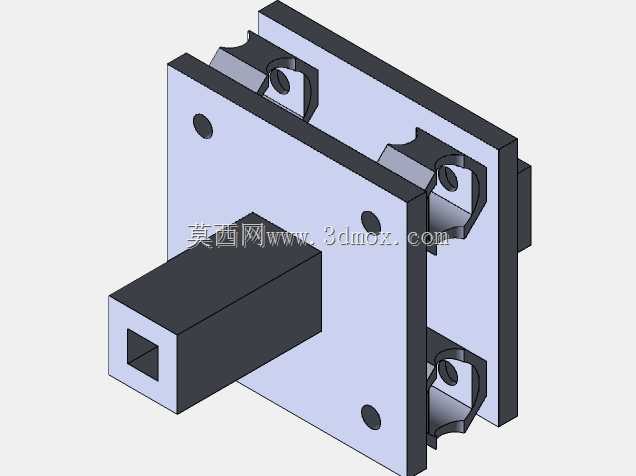

从结构组成看，主体采用立板加侧板的框架形式，板材上预留安装孔，既可以直接固定在工作台上，也能并入专用检测台。三块弧形夹持件沿竖直方向分布，形成多点接触，目的是让被测刀柄在检测过程中减少晃动，并把受力路径清晰传递到支撑框架。前端伸出的方块带中空方孔，适合连接标准力源、转接块或测量端头；这种接口比随意焊接的凸台更利于互换，后期更换不同规格接头时不必改动主体。板件上的圆孔同时承担减重、装配和定位作用，孔位布置避开主要受力区，保证刚性与操作空间之间取得平衡。

设计思路上，优先考虑的是检测重复性和操作便利性。刀柄测力不能只看一次读数，若工装自身刚性不足，施力时框架变形会把误差带入结果，因此立板与侧板形成封闭受力回路，夹持件靠近受力线布置，减少悬臂长度。弧形接触面并非为了造型，而是为了适应圆柱类刀柄外轮廓，使接触位置更稳定；在实际工程中，还可以在接触块上增加垫片或更换不同弧面镶件，以覆盖相近直径范围。前端方孔则强调扭矩传递和对中，避免测量时转接件打滑。

关于安装边界，该装置整体占地较小，适合台面式使用。主体高度以容纳三段夹持点和手动操作空间为准，侧板间距需保证刀柄放入后不与侧壁干涉，同时让夹持件有效接触。底板或立板上的安装孔应与T型槽、压板或螺栓孔距匹配；若用于在线检测，还要预留传感器走线、力值显示表或气缸连接空间。选型时不能只关注外形，还要核对被测刀柄直径、所需测力方向、前端接口尺寸以及工作台固定方式。对结构设计人员来说，这类模型的价值在于把受力路径、装配关系和现场操作动作同时表达清楚，后续可据此细化材料、热处理、接触面硬度和标定方案。
