双层办公大楼钢结构金属框架

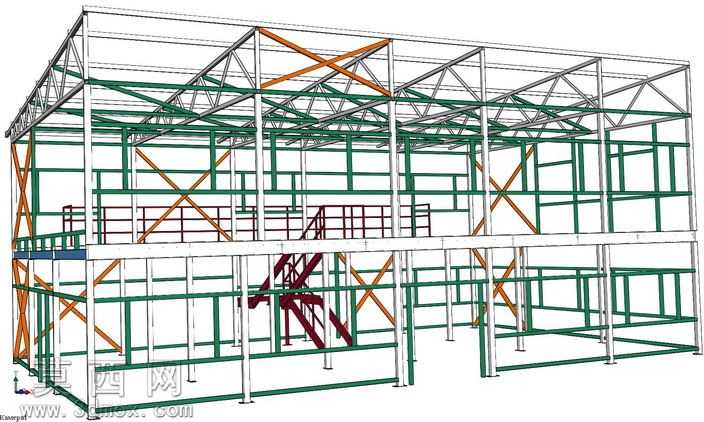

本模型为双层办公大楼的钢结构金属框架三维建模作品，完整还原了多层装配式钢结构办公建筑的主体承重框架体系，建模过程严格遵循钢结构建筑设计规范，对框架的每一处连接节点、受力构件都做了精准的参数化还原。建模时首先确定建筑的整体开间与进深尺寸，按照双层办公空间的层高要求设定竖向标高，先搭建主体的竖向承重钢柱体系，钢柱采用等截面H型钢建模，每一层的柱段都做了分段处理，对应实际施工中的柱段拼接节点，柱脚位置还原了与基础连接的预埋锚固结构细节。横向构件部分，分层搭建主次钢梁体系，主梁沿建筑横向布置承担楼板荷载，次梁垂直于主梁排布，将楼面荷载均匀传递至主梁，所有梁与柱的连接节点都还原了加劲肋、连接板、螺栓排布的细节，还原刚接节点的受力结构特征。为了保障框架整体的抗侧力性能，模型在建筑的四个立面以及内部合适位置搭建了交叉式钢支撑结构，支撑采用角钢构件建模，与梁柱节点的连接位置做了精准的对位，模拟实际结构中支撑承担水平风荷载、地震作用的受力逻辑。模型还还原了建筑内部的钢结构楼梯框架，楼梯段的梯梁、踏步支撑构件都做了完整建模，与楼层主梁的连接节点清晰可见，同时预留了外围护墙体、楼面板、屋面板的安装定位基准，所有构件的材质都按照实际工程中的钢材属性设置，金属哑光质感还原真实钢结构的表面特征，构件之间的层级关系清晰，没有出现构件错位、穿模的问题。整个框架的建模逻辑完全贴合实际钢结构办公楼的施工流程，从基础锚固到柱段搭建，再到梁体安装、支撑布设、楼梯构件安装的顺序都在模型结构中有所体现，可用于钢结构建筑的方案展示、结构教学、施工模拟等场景，能够直观呈现多层钢结构办公建筑的受力体系与构件组成，帮助使用者清晰理解装配式钢结构建筑的框架搭建逻辑，每一处构件的尺寸比例都经过严谨校核，确保框架整体的结构合理性，还原了钢结构建筑自重轻、强度高、施工速度快的结构优势对应的框架特征。
