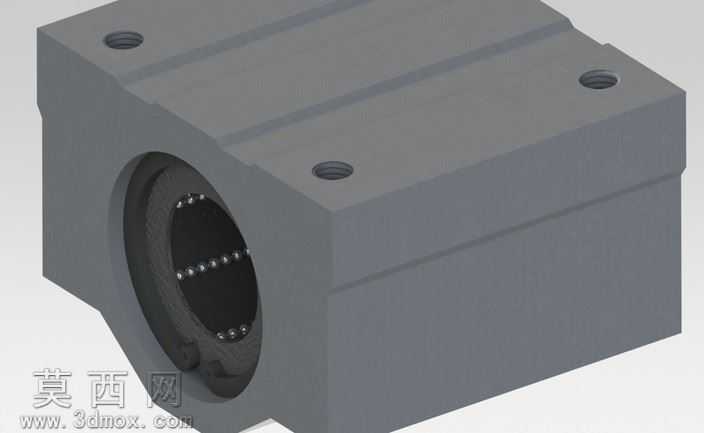

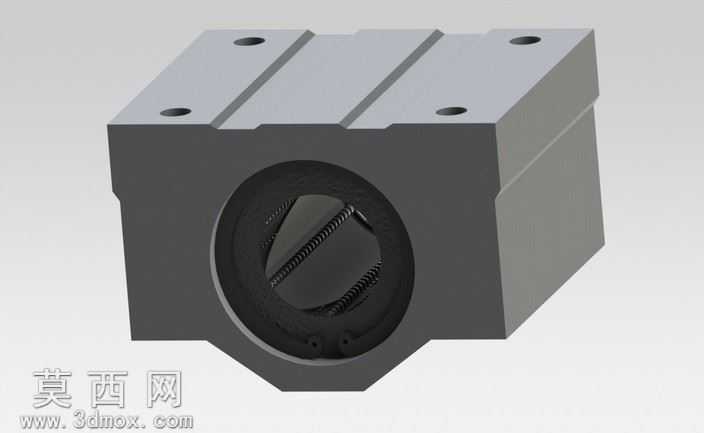

25mm箱式直线轴承三维设计模型

本模型为适配25毫米光轴的箱式直线轴承，采用三维建模软件完成全参数化设计，建模过程严格遵循直线轴承的实际工业生产尺寸标准，对滑块座主体、内置保持架、滚珠循环回路、端部密封结构均做了1:1还原。模型渲染阶段采用哑光金属材质模拟轴承座的铸铁质感，对内置滚珠做了金属抛光材质处理，清晰呈现滚珠与滚道的配合关系，半透明效果展示了内部循环结构的排布逻辑，无需拆解模型即可直观理解其传动原理。结构设计上，滑块座采用一体式箱式结构，顶面设置四个对称安装孔，可直接通过螺栓完成与负载平台的固定安装，中部为贯通式轴孔，内置的滚珠保持架将多组钢珠约束在循环滚道内，实现轴向往复运动的低摩擦传动，端部的密封挡圈可阻挡加工碎屑、粉尘进入滚道内部，延长轴承的实际使用寿命。设计初衷是为数控加工设备的直线传动单元提供高性价比的选型参考，建模时充分考虑了箱式直线轴承的安装公差配合，对安装孔的孔位间距、轴孔的同轴度、滚道的曲率参数均做了标准化校准，模型可直接导出用于装配模拟、运动干涉检查，也可作为非标自动化设备设计时的标准件调用，适配各类需要直线往复运动的传动场景，相比外购昂贵的进口直线轴承部件，该模型可帮助设计人员快速完成传动方案的搭建与验证，缩短设备研发的前期选型与设计周期。
