法兰连接式手动闸阀三维设计模型

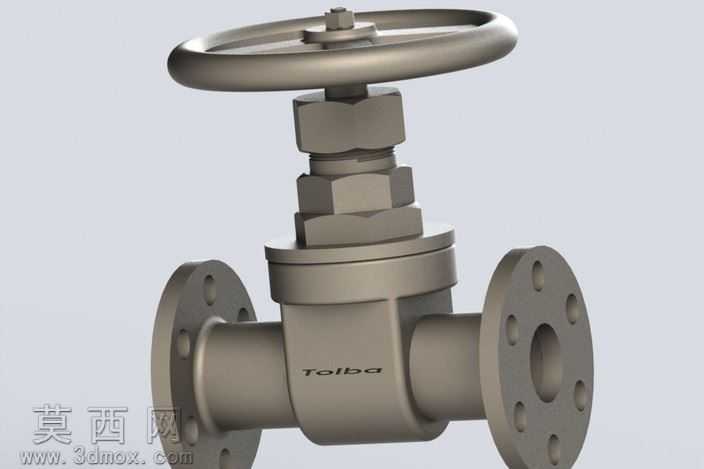

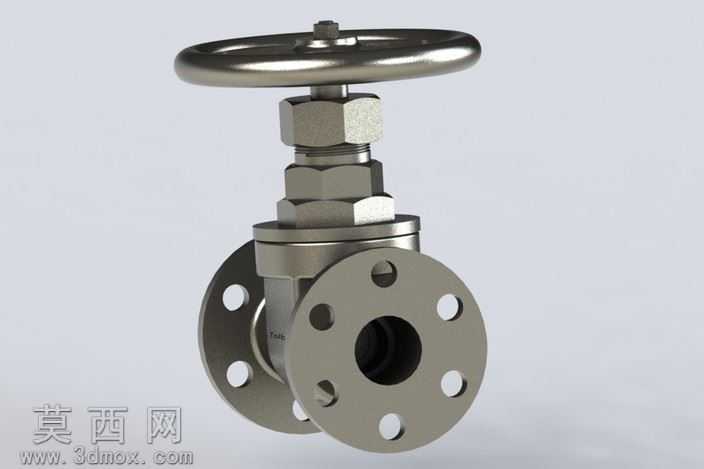

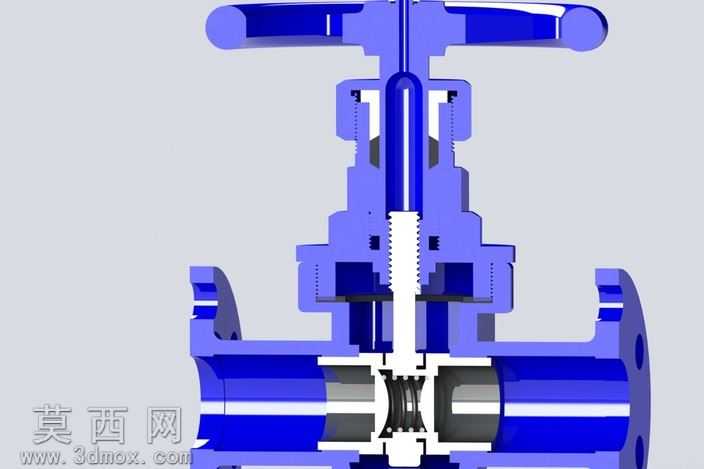

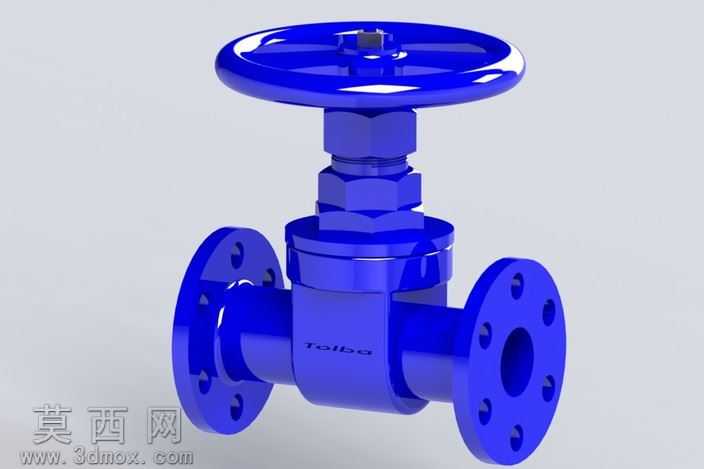

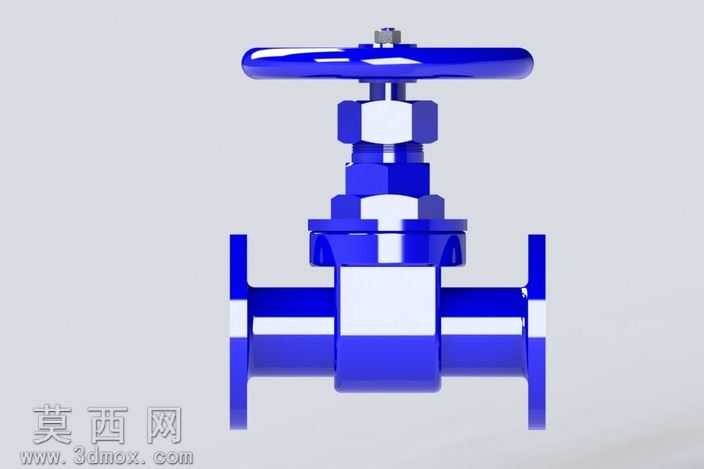

本模型为法兰连接式手动闸阀，整体采用三维参数化建模完成，建模过程严格遵循手动闸阀的通用设计规范，完整还原了该类阀门的全部核心结构。模型从基础零件开始逐一构建，首先完成手轮部分的建模，采用轮辐式圆形手轮结构，边缘做圆弧过渡处理，还原金属手轮的握持操作形态，手轮中心设置与阀杆配合的连接孔位，保证装配逻辑的合理性。阀杆部分采用梯形螺纹传动结构设计，建模时还原了螺纹段的啮合特征，以及阀杆与填料压盖、阀体配合的轴段结构，清晰展现阀杆升降带动闸板启闭的运动逻辑。阀体部分为双侧法兰连接结构，法兰盘上均匀分布螺栓连接孔，孔位排布符合法兰连接的通用标准，阀体内部流道做平滑过渡处理，还原闸阀直通式流道的结构特征，闸板部分采用平行式密封结构，建模时还原了闸板与阀座的配合面，保证密封结构的可视化呈现。填料函部分设置了填料压盖、压紧螺母等结构，清晰展现阀门中腔密封的结构设计，各连接部位的螺栓、螺母等紧固件均按实际装配比例建模，还原真实阀门的装配关系。材质渲染上，整体阀门采用金属不锈钢材质，赋予金属哑光质感，手轮部分做金属光泽处理，法兰密封面做精加工面的质感区分，各零件的材质表现贴合工业阀门的实际材质特性。渲染场景采用简洁浅灰背景，搭配柔和的工业产品布光，清晰展现阀门各部分的结构细节，避免多余元素干扰结构展示。设计思路上，该模型以还原工业常用法兰闸阀的真实结构为核心，兼顾结构完整性与展示清晰度，既完整呈现了手动闸阀的操作端、传动段、阀体、连接法兰、密封结构等全部组成部分，又通过合理的零件拆分与装配约束，清晰展现各部件的配合关系，可用于管路系统的三维装配演示、阀门结构原理教学，也可作为流体管路设计场景中的配套元件模型使用，模型的各零件尺寸比例符合常规法兰闸阀的设计参数，结构逻辑严谨，无冗余建模特征，能够直观展现法兰闸阀通过手轮旋转带动阀杆升降，从而控制闸板启闭、实现管路流体通断控制的工作原理。
