不锈钢坐便支撑支架结构设计

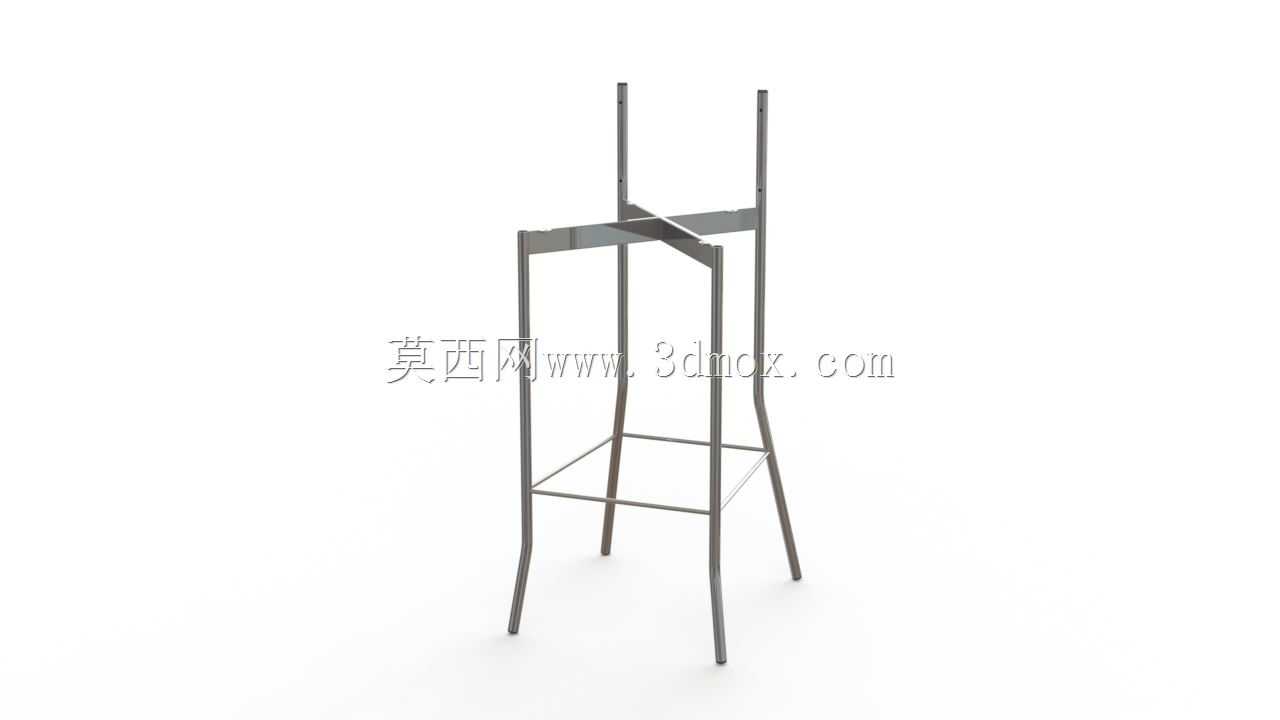

　　当使用者落座时重心出现偏移，比如侧身取物、起身借力时，横向的偏载会对支架产生扭转力矩，这道横撑可以将扭转力均匀分散到四根支腿上，避免单根支腿受载过大出现弯折，同时这道横撑也可以作为脚踏的辅助受力位，适配不同身高使用者的落座姿态，避免脚部悬空带来的不适感。支腿下部采用微外撇的弧度设计，并非直上直下的结构，这种设计首先是扩大了底部的支撑跨度，根据静力学受力原理，支撑多边形的面积越大，整体结构的抗倾覆能力就越强，使用者落座或者起身时即使重心超出上部坐便圈的投影范围，支架也不会出现侧翻；其次外撇的支腿可以避开地面的排水坡度、地砖缝隙或者卫生间的低位给排水管线，安装时不需要对地面管线进行额外改道，降低现场施工的适配难度。在民用卫浴、公共卫生间隔断、无障碍卫浴改造场景中，这类不锈钢支撑结构是蹲便器改坐便、临时坐便加装、无障碍坐便辅助支撑的核心承载构件，日常使用中需要直接承载人体重量，同时要适配潮湿、多清洁药剂侵蚀的卫浴环境，因此结构设计的合理性、材质的耐蚀性、安装的适配性直接决定了使用体验与服役寿命。从结构本身来看，整体采用框架式受力设计，四根竖向支腿作为主要的承重传力路径，支腿上部预留的安装位用于直接固定坐便圈或者坐便盖板的连接基座，上部的交叉横梁一方面用于约束四根支腿的上部相对位移，避免受载时支腿向外张开出现失稳，另一方面也可以作为上部坐便构件的辅助安装定位面，保证坐便面的水平度。中部设置的方形横撑是整个结构的抗扭核心，

　　材质选用不锈钢是针对卫浴场景的特殊需求，卫生间长期处于高湿度状态，日常清洁还会用到含氯的消毒剂、洁厕剂等腐蚀性介质，普通碳钢材质即使做喷漆或者喷塑处理，在长期使用中一旦涂层出现磕碰破损，很快就会出现锈蚀，不仅影响外观，锈蚀层还会不断扩张削弱构件的截面强度，带来承重安全隐患，而不锈钢材质本身具备优异的耐蚀性，不需要额外做表面涂层处理，日常清洁只需要擦拭即可，长期使用也不会出现锈蚀剥落的问题，同时不锈钢的表面光洁度高，不容易积存污渍，符合卫浴场景的卫生要求。设计过程中首先要确定的是整体的高度边界，坐便支撑的上平面高度需要符合人体工程学要求，适配大多数成年人的小腿长度，保证落座时大腿可以自然放平，脚部完全接触地面，

　　不会出现腿部悬空受压导致的血液循环不畅问题，同时支腿的高度还要预留一定的调节余量，因为实际安装场景中地面往往存在一定的坡度，尤其是卫生间为了排水会设置1%-3%的地面坡度，支腿底部可以加装可调脚垫，通过微调单根支腿的高度来保证上部坐便面始终处于水平状态，避免使用者落座时出现向一侧滑动的问题。上部的安装孔位设计采用长圆孔搭配圆孔的组合形式，圆孔用于主定位，保证坐便圈安装后不会出现前后左右的窜动，长圆孔用于适配不同规格坐便圈的安装孔距，不需要针对每一款坐便圈重新设计支架结构，提升了构件的通用适配性，现场安装时只需要匹配对应孔位穿入紧固件即可，不需要现场钻孔加工，降低安装的技术门槛。结构的杆件连接部位采用满焊工艺，所有的焊缝都做打磨抛光处理，一方面是避免焊缝位置出现毛刺锐边，安装和使用过程中划伤使用者或者清洁人员，另一方面光滑的焊缝位置不容易积存污水和污垢，避免长期使用后焊缝位置出现积垢发黑的问题，同时满焊的连接强度远高于点焊或者螺栓拼接的结构，长期反复受载也不会出现连接部位松动、开焊的问题。在受力校核层面，整个结构的静载承重需要满足不低于150kg的承载要求，考虑到使用过程中的动载冲击，比如使用者快速落座时的冲击载荷，杆件的截面选型需要保证在1.5倍额定载荷下不会出现塑性变形，支腿的长细比控制在合理范围内，避免轴向受压时出现失稳弯折，上部横梁的抗弯强度需要满足偏载时的受力要求，即使使用者将全部体重压在坐便圈的一侧，

　　横梁也不会出现明显的下挠变形。这类支架除了用于固定坐便构件之外，还可以在两侧加装扶手构件，适配老年使用者、行动障碍人群的使用需求，扶手的安装位可以直接利用支腿上部的预留孔位，不需要额外对支架进行焊接改装，拓展了结构的使用场景，不管是家庭卫浴改造、公共卫生间无障碍升级，还是临时医疗场所的卫浴设施搭建，都可以快速组装投入使用。安装边界方面，整个支架的底部投影尺寸控制在常规坐便器的占地范围内，不会额外占用过多的卫生间空间，对于面积狭小的小户型卫生间也可以适配，支腿的外撇角度经过优化，不会碰到卫生间的侧墙或者旁边的洗手台、淋浴隔断等设施，安装时只需要将支架放置在预设位置，调整脚垫保证水平后固定上部坐便圈即可，不需要对地面进行打孔破坏，对于已经装修完成的卫生间非常友好，不会破坏现有地面的防水层和地砖面层。从长期维护的角度来看，不锈钢材质的结构几乎不需要特殊的维护，日常使用中只需要随卫生间常规清洁即可，即使出现表面的划痕，也不会像涂层材质那样出现锈蚀扩散的问题，结构本身没有易损件，只要没有受到超出设计范围的暴力冲击，服役寿命可以达到十年以上，远高于普通碳钢喷涂材质的同类支架。
