带安装支座的重载定向滚轮支撑结构

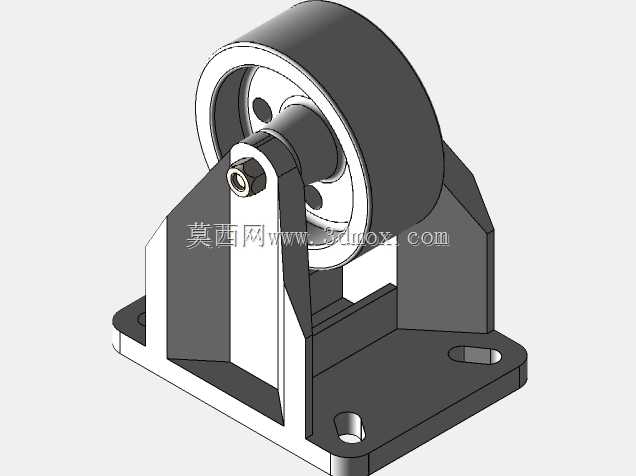

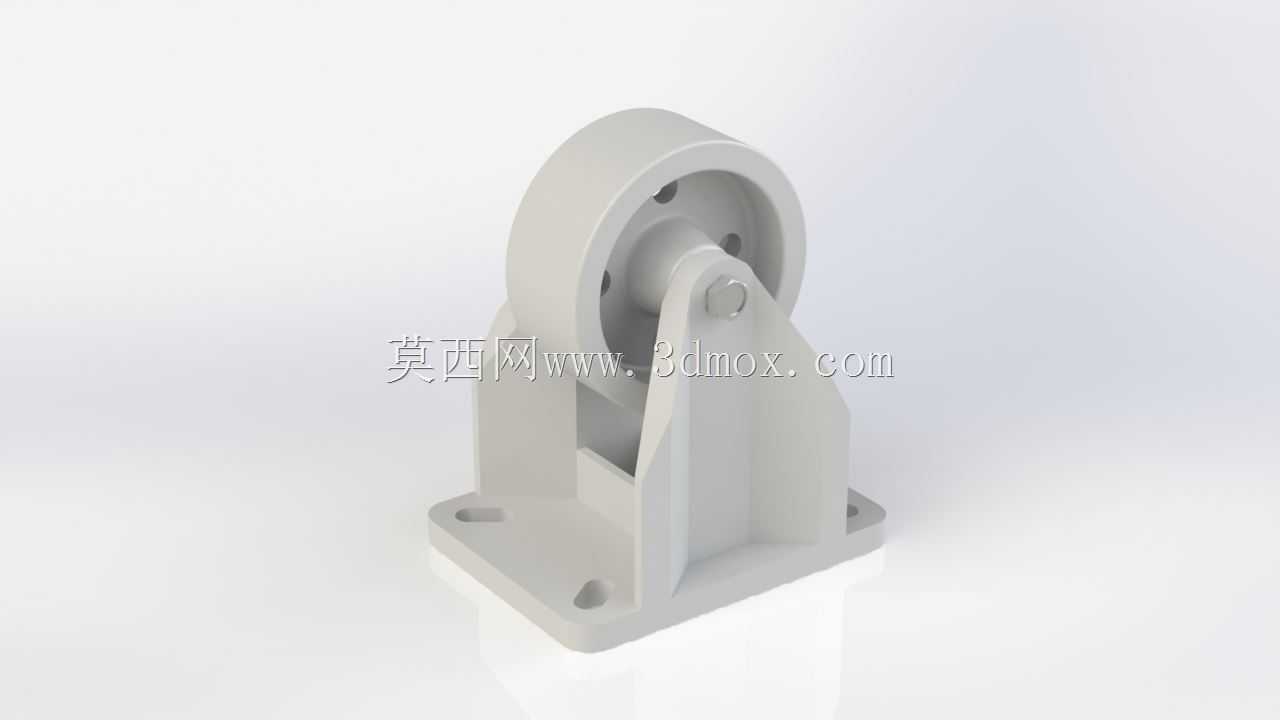

　　这款带一体式安装支座的定向滚轮结构，常被应用在仓储物流周转台车、轻型工业输送线旁接料架、小型移动式加工工装台的底部支撑场景中，区别于万向转向脚轮，该结构仅保留直线行走功能，在需要定向位移、避免行进中偏摆偏移的设备上适配性更强，比如车间内固定轨道旁的移动式料架、生产线边的定点转运小车，使用这类定向滚轮搭配对应万向轮组合，能大幅降低推行过程中的方向偏移概率，减少操作人员反复修正行进方向的工作量。从结构设计逻辑来看，整个部件采用一体化压铸式支座搭配实心滚轮的组合，支座底部设计为带四个安装沉孔的方形法兰底座，安装时可直接通过螺栓穿过沉孔固定在设备底部的安装梁上，沉孔的深度经过匹配计算，螺栓锁紧后头部不会突出底座平面，

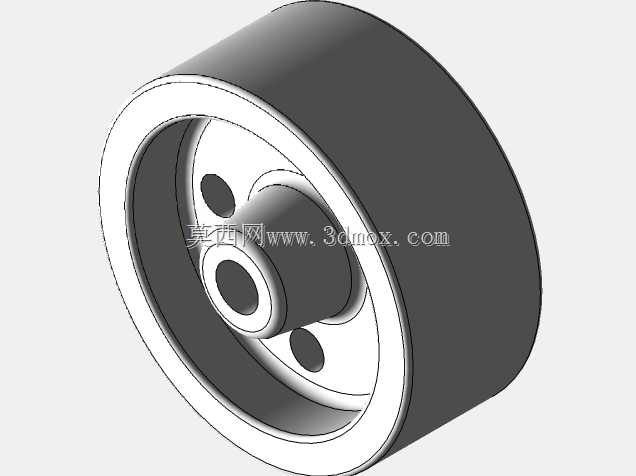

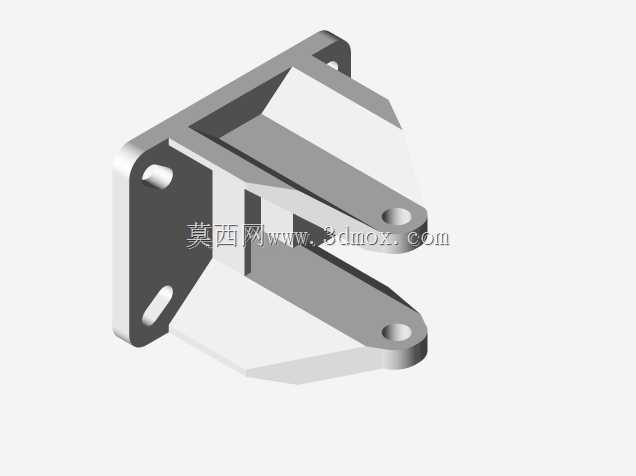

　　避免安装后螺栓与地面剐蹭，同时方形底座的受力面分布均匀，相比两孔安装的支座，抗侧向冲击的能力更强，在设备满载推行遇到地面凸起、小幅度磕碰时，支座不易出现变形开裂的问题。滚轮与支座之间采用销轴铰接的连接方式，销轴两端做了限位结构，避免滚轮在滚动过程中出现轴向窜动，滚轮的轮面做了等宽的圆弧过渡设计，滚动过程中与地面的接触面积适中，既不会因为接触面积过大导致推行阻力过高，也不会因为接触面积过小造成轮面压强过大，在环氧地坪、水泥地面、普通钢板地面都能保持稳定的滚动状态，不会轻易出现压痕或者卡滞问题。支座的立板部分做了双侧三角加强筋结构，加强筋从底座法兰面一直延伸到销轴安装座位置，将滚轮传递的竖向载荷均匀分散到底座的整个安装面上，

　　在承受额定载荷时，立板不会出现向外张开的形变，能长期保持销轴安装孔的同轴度，避免滚轮因为支座变形出现偏磨、转动卡涩的问题。从安装边界来看，底座的四个安装孔采用对称分布设计，孔位间距适配市面上多数轻型移动设备的底部安装梁尺寸，不需要额外做转接板就能直接安装，滚轮的外径与支座的整体高度做了匹配设计，安装后设备底部距离地面的高度处于常规移动设备的合理区间，既不会因为离地间隙过小导致过坎时磕碰设备底部，也不会因为离地过高造成设备整体重心上移，影响停放和推行时的稳定性。在实际选型适配时，这类定向滚轮通常布置在设备的固定行进侧，和另外两个带转向功能的脚轮配合使用，定向轮负责保持行进方向，万向轮负责调整转向，相比全万向轮的配置，

　　这种组合方式在长距离直线推行时更省力，方向可控性更强，尤其适合在车间固定通道内往返转运的小型设备、料架使用。滚轮的转动部位预留了润滑间隙，长期使用后可以通过销轴位置的注油点补充润滑脂，降低转动副的磨损速度，延长整个部件的使用寿命，支座的边角位置都做了圆角钝化处理，安装和维护过程中不会出现尖锐边角划伤操作人员的问题，整体结构没有多余的复杂零件，拆解维护时只需要敲出销轴就能完成滚轮的更换，不需要拆卸整个支座，后期维护成本较低。
