便携式不锈钢户外折叠烧烤炉结构设计

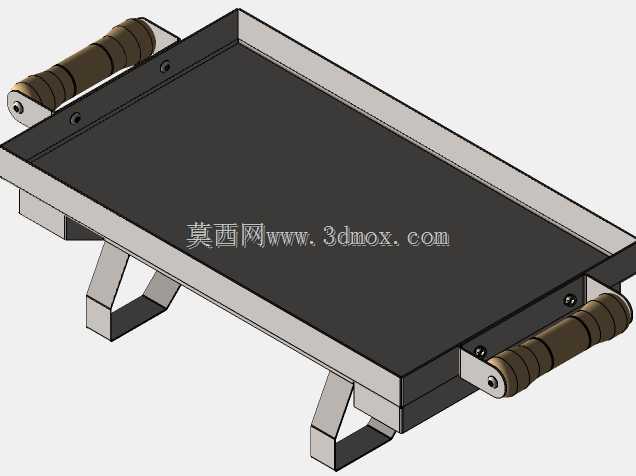

　　这款折叠式不锈钢烧烤炉，核心面向户外露营、庭院小聚、近郊自驾等场景的小型烧烤需求，整体结构围绕便携性、易清洁、结构稳定性三个核心维度展开设计，没有冗余的装饰性结构，所有部件均服务于实际使用功能。炉体主体采用食品级不锈钢板材折弯成型，整体槽型结构作为炭槽与烤架承载基体，槽体边缘做双层卷边处理，既提升了薄壁板材的结构刚性，避免搬运过程中板材变形，也能消除锐边，防止使用或搬运时划伤手部。炉体两端的木质握把通过金属固定座与炉体侧壁连接，握把与金属炉壁之间预留隔热间隙，避免长时间高温使用时握把温度过高无法直接搬运，木质握把做圆弧打磨处理，握持手感贴合手掌轮廓，搬运时受力均匀不会出现硌手的问题。

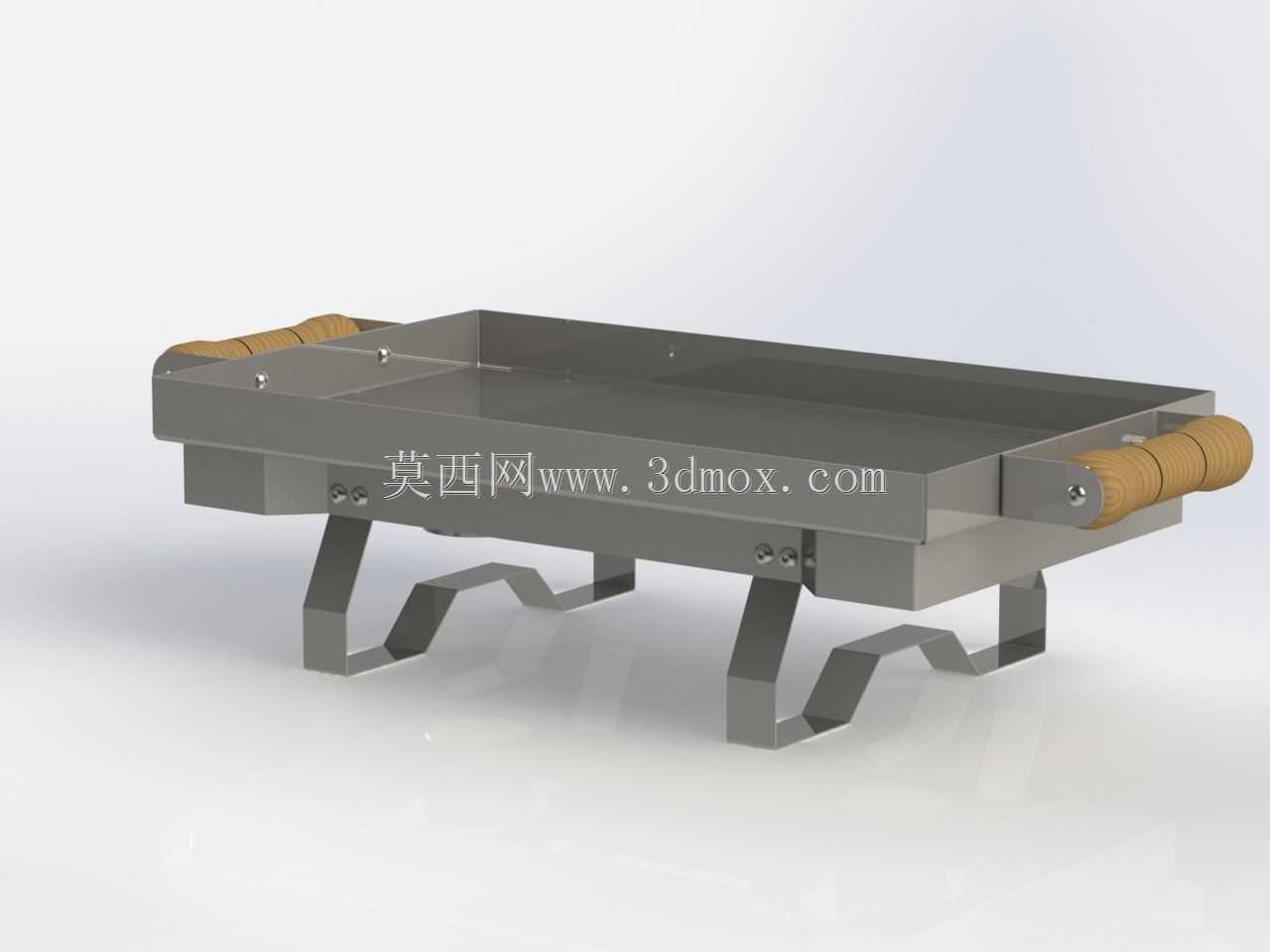

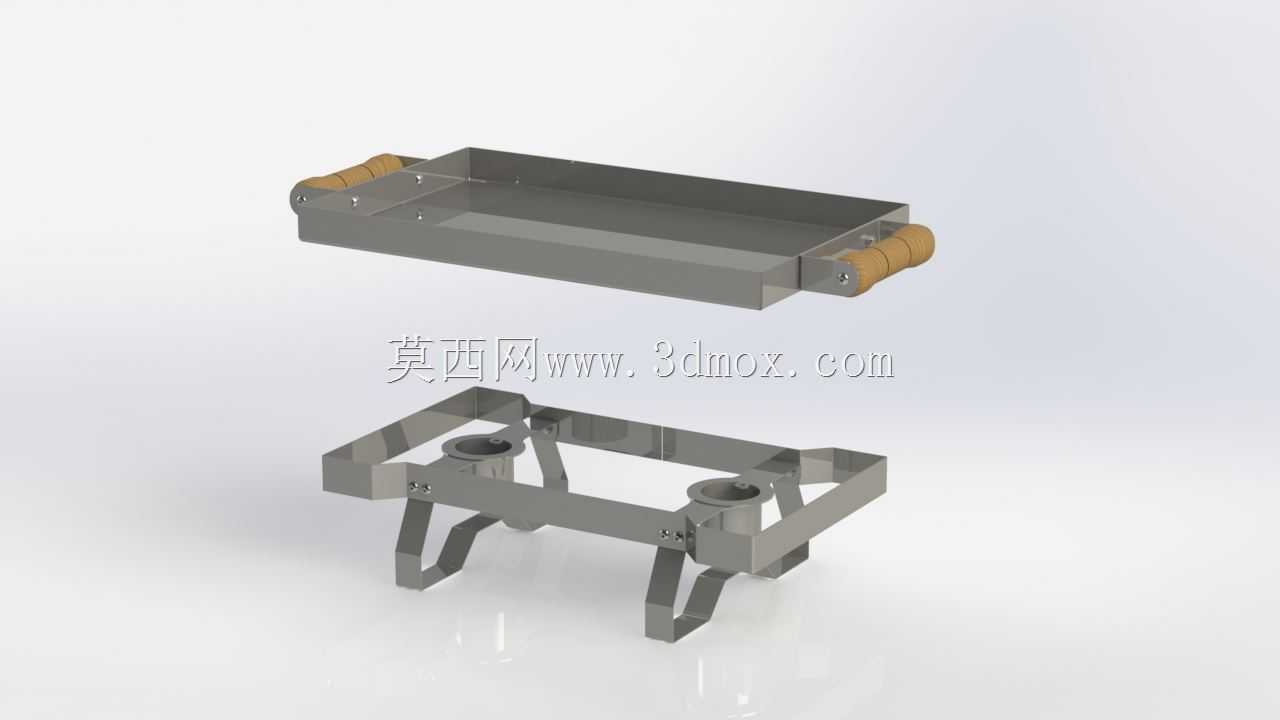

　　支撑结构采用折弯成型的不锈钢支腿，支腿通过铰接轴与炉体底部的固定座连接，非使用状态下支腿可完全折叠贴合在炉体底面上，收纳后整体为扁平长方体形态，可直接放入露营装备箱、汽车后备箱储物格，不会占用过多立体储物空间。支腿展开后通过折弯形成的Z型支撑结构形成稳定的受力三角，四个支腿的接触端面处于同一水平面，放置在略有不平整的草地、硬质地面时，可通过支腿自身的微小弹性形变适配地面高差，不会出现炉体晃动的问题；支腿的折弯角度经过受力校核，满载木炭与食材的状态下，支腿的弯曲应力远低于不锈钢材料的许用应力，长期使用不会出现塑性变形。

　　炉体内部预留烤架放置台阶，台阶高度距离炭槽底部有足够的通风间隙，木炭燃烧时可通过底部间隙形成自然空气对流，无需额外配置电动送风装置即可保证木炭充分燃烧，减少一氧化碳的产生。炉体侧壁没有开设多余的通风孔，避免使用过程中火星从侧部溅出引发安全隐患，整体槽型结构可直接承接烧烤过程中滴落的油脂与食物残渣，使用后可直接将炉体整体取出冲洗，清洁过程无清洁死角。

　　从安装边界来看，该烧烤炉展开后整体高度适配成年人站立或坐矮凳操作的高度，无需额外配置支架即可直接使用，炉面的有效烧烤面积可满足3-5人同时烧烤的食材摆放需求，折叠后整体厚度不超过10厘米，重量控制在单人可轻松手提的范围内，适合单人短途露营携带。设计过程中充分考虑了薄壁不锈钢件的加工工艺性，所有折弯处的圆角半径均匹配常规钣金折弯模具的参数，无需定制特殊模具即可完成批量加工，焊接部位仅集中在支腿固定座与炉体的连接位置，焊接量小，加工成本可控，焊接后做打磨抛光处理，避免焊渣残留影响外观与使用安全。

　　在实际使用场景中，该烧烤炉可适配常规尺寸的机制炭、果木炭，烤架可根据使用需求搭配网面烤网或铁板烤盘，支腿的铰接结构带有轻微的阻尼感，展开与折叠过程中不会出现自由松脱的问题，搬运过程中支腿不会自行展开剐蹭其他物品。炉体的不锈钢材质可耐受长期高温灼烧，不会出现普通铁质炉具易生锈、掉漆的问题，日常使用后只需擦干水分即可长期存放，无需做特殊的防锈处理。两端的木质握把采用耐高温的实木材质，长期接触高温不会出现开裂、碳化的问题，固定握把的金属紧固件采用不锈钢材质，长期处于户外潮湿环境下也不会出现锈死无法拆卸的问题，后期更换握把或维护部件时可直接拆卸紧固件完成操作，无需对炉体主体进行破坏性拆解。
