可调式锥座球头支撑紧固组件结构

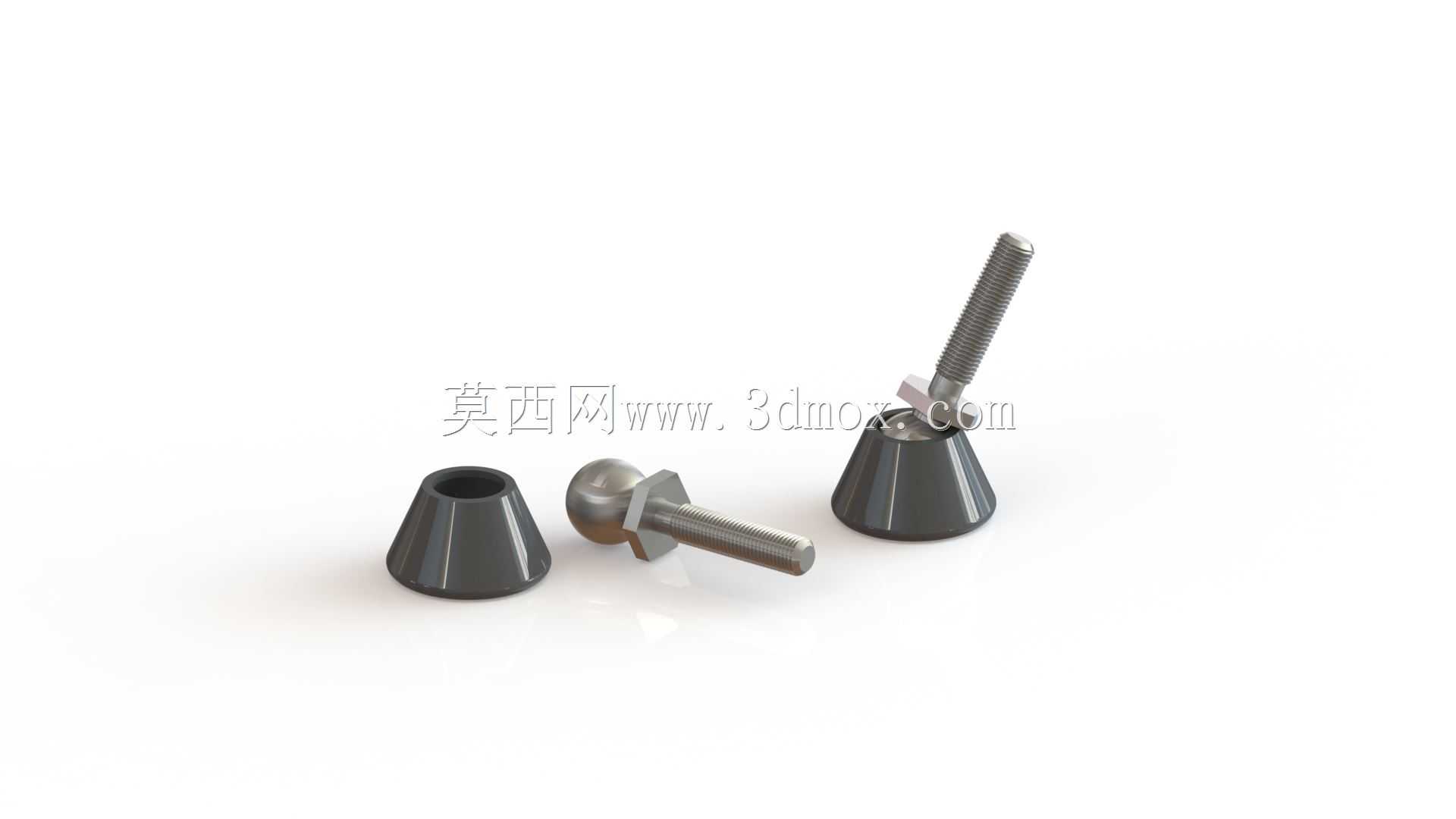

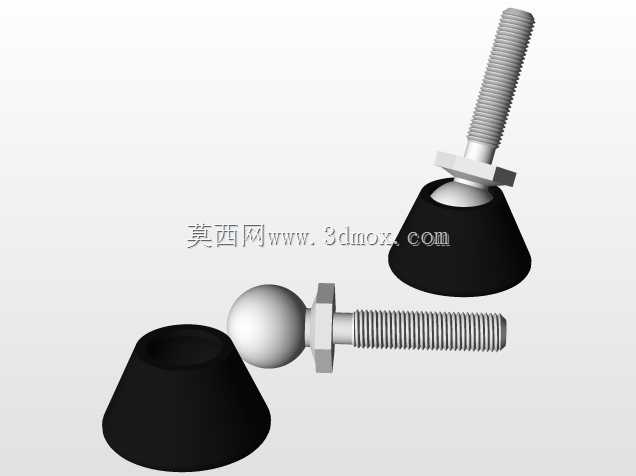

　　这套支撑紧固组件常被应用在各类工业设备的机架调平、工装夹具定位、轻型输送线支脚调整场景中，也可作为小型试验台架、非标自动化设备的底部支撑单元使用，核心作用是在安装基面存在轻微不平整的工况下，通过自身结构的自适应特性保证支撑面与设备安装面的贴合度，避免设备运行过程中因支撑点虚接产生振动、偏移问题。从结构拆分来看，整套组件包含两个锥面承托座、一根带球头的调节螺杆，锥座采用上窄下宽的锥形内腔设计，外轮廓为带拔模斜度的圆台结构，底部端面做了平面度处理，接触安装基面时可保证足够的支撑接触面积，不会因局部压强过大压伤环氧地坪、木质安装台等软质基面。球头螺杆的球头部分可嵌入锥座内腔，当安装基面存在小角度倾斜时，球头可在锥腔内自适应转动，

　　自动补偿基面的角度偏差，保证螺杆的螺纹段始终保持垂直受力状态，避免螺杆受侧向弯矩出现螺纹变形、杆部弯曲的问题。设计过程中，锥座的内腔锥角经过反复校核，锥角过小会导致球头转动卡滞，无法起到角度补偿作用，锥角过大则会降低球头与锥面的接触刚度，支撑受力时容易出现滑移，最终选用的锥角可保证球头在±7度的倾斜范围内顺畅转动，同时接触应力控制在常用金属材料的许用挤压应力范围内，长期承受额定载荷也不会出现接触面压溃的问题。螺杆部分采用全牙外螺纹设计，可配合上方的锁紧螺母调整整体支撑高度，调整范围覆盖常规设备调平所需的行程，螺纹选用普通公制粗牙螺纹，自锁性能优异，调整到位后配合平垫、弹垫锁紧即可长期保持支撑高度稳定，

　　不会因设备运行的微幅振动出现螺纹松退。安装边界方面，锥座底部最大直径适配常规设备脚座的安装孔位，无需额外扩孔即可替换原有固定式支撑脚，球头螺杆的螺纹直径与市面常见的设备调节支脚螺纹规格通用，维修替换时无需重新加工安装螺纹孔，降低现场维护的改造成本。实际使用时，可根据设备总重量选择对应数量的支撑点均匀布置，单个支撑点的额定载荷经过力学仿真验证，可满足轻型工业设备的支撑需求，当应用在有防腐要求的工况时，锥座与螺杆均可采用不锈钢材质加工，表面做钝化处理即可抵御潮湿环境、弱腐蚀介质的侵蚀。整套结构没有复杂的活动部件，日常维护仅需定期清理锥座内腔与球头表面的积尘、碎屑即可，无需额外加注润滑脂，长期使用的故障率极低，相比传统的固定支撑脚，

　　自适应调平的特性可大幅降低设备安装时的基面找平工作量，现场安装人员无需反复打磨基面、垫塞铜皮调整水平，仅需旋转调节螺杆即可快速完成设备调平作业，有效缩短设备现场安装的调试周期。在工装夹具应用场景中，这套组件也可作为柔性定位支撑使用，针对毛坯面存在铸造斜度、锻造误差的工件，球头结构可自适应贴合毛坯表面，配合锁紧机构即可实现工件的稳定定位，避免刚性支撑点接触不良导致的工件装夹变形问题，在小型焊接工装、机加工辅助夹具中应用时，可有效降低夹具的设计制造成本，无需针对每个工件的毛坯误差定制专用定位块。
