帕拉图四角形30X30mm调节支撑组件

　　做设备结构设计的同行多半都碰到过小型机架、桌面型工装的调平需求，尤其是带注塑外壳的轻型检测设备、实验室小型操作台，全金属支撑脚要么重量超标，要么和塑胶壳体的装配公差匹配度差，还容易在安装时刮花设备外壳漆面。这套四角形支撑调节件，就是针对这类轻型设备的安装场景做的结构优化，主体采用工程塑胶一体成型，和同材质的设备底座装配时不会出现电化学腐蚀，也不会因为硬接触造成壳体应力开裂。

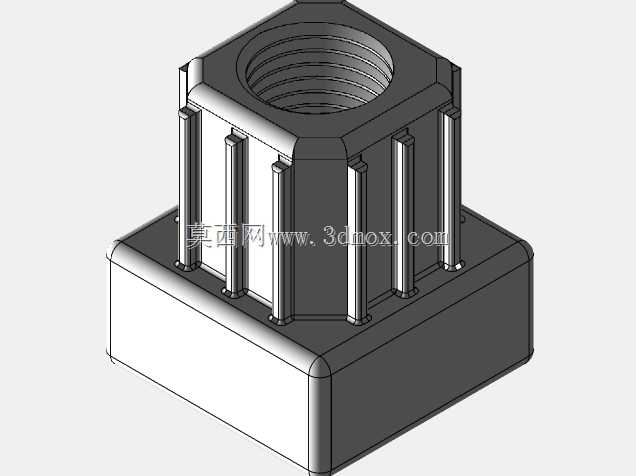

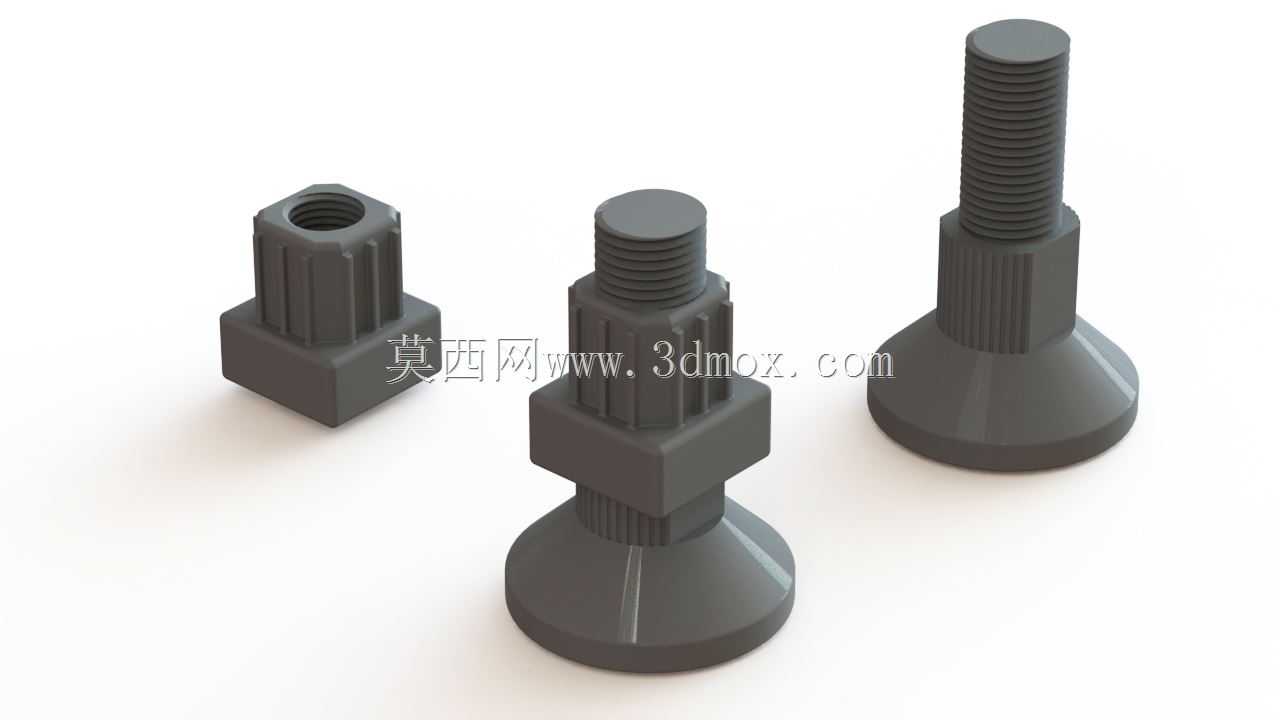

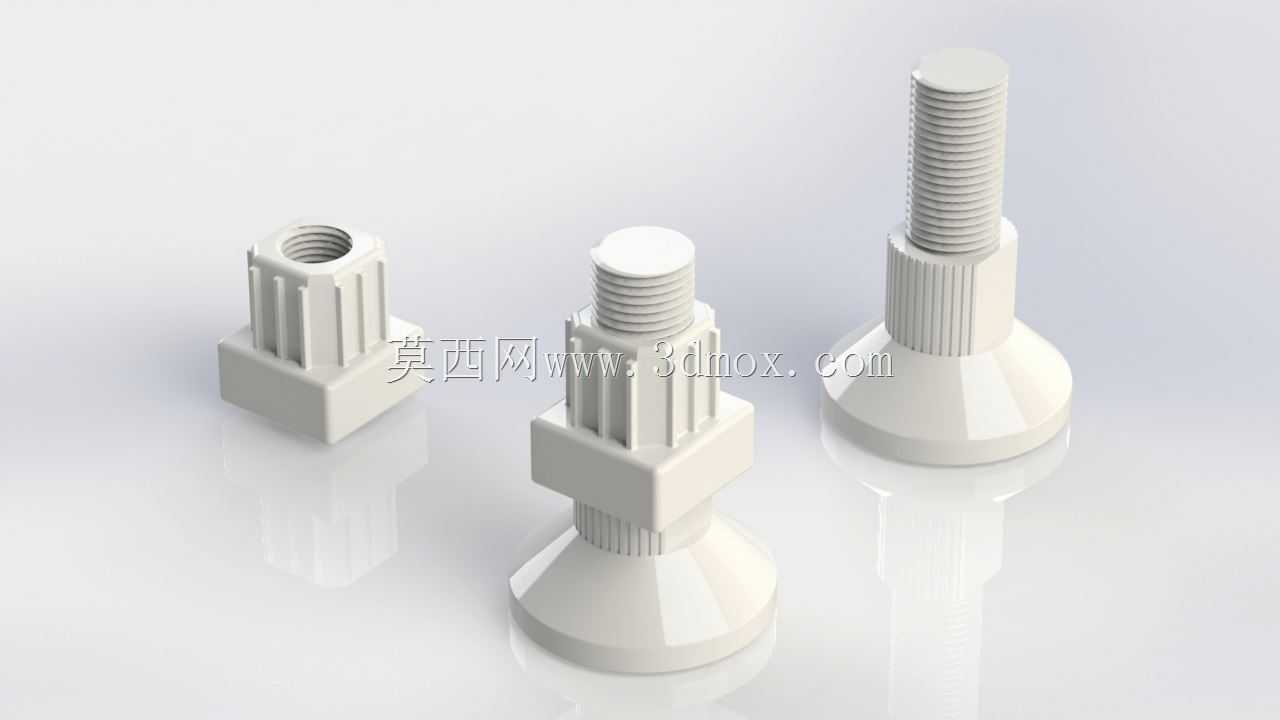

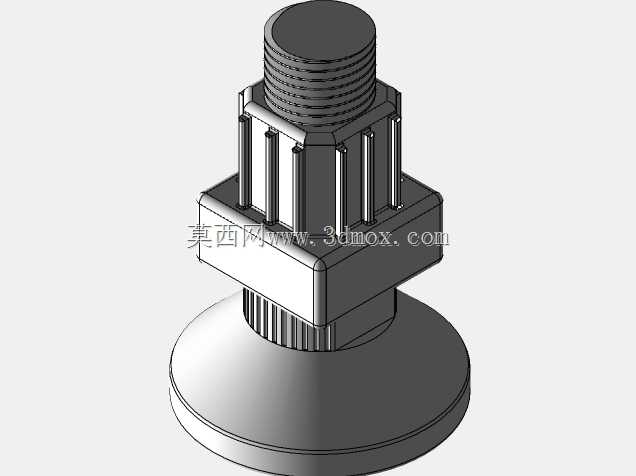

　　从结构细节来看，这套组件包含内螺纹基座、外螺纹调节柱、沉头支撑座三个核心零件，基座部分做了30X30mm的正方形安装面，四个侧边预留了防滑竖纹，安装时可以直接卡入设备底座预设的方形卡槽里，不需要额外打螺丝固定，装配效率比传统圆形支撑脚高近四成，也避免了螺丝孔位对位偏差造成的安装错位。基座的内螺纹和调节柱的外螺纹做了等距细牙设计，螺距控制在1mm，转动调节柱的时候可以实现毫米级的高度微调，调平过程中不会出现卡顿或者滑牙的情况，哪怕是设备满载状态下，也能单人完成调平操作，不需要额外抬升设备。

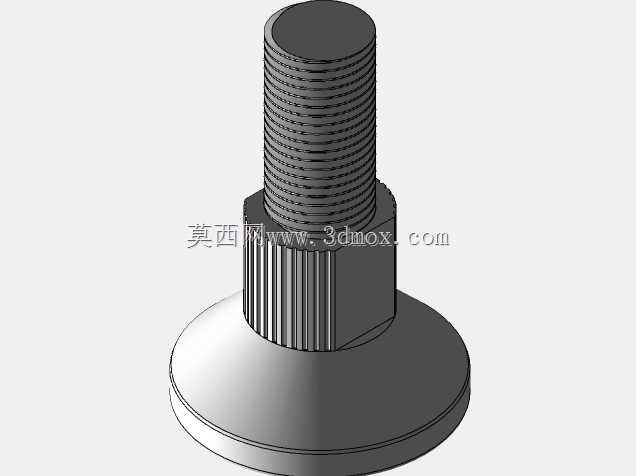

　　调节柱中段做了和基座同尺寸的方形卡位，当调节到目标高度后，可以用扳手卡住这个方形段锁紧，避免设备运行过程中因为振动出现螺纹松动、高度偏移的问题。底部的沉头支撑座做了大直径圆弧过渡，和地面接触的面是平整的磨砂面，放在光滑的实验台或者环氧地坪上不会打滑，也不会在地面留下压痕，哪怕是长期放置在同一位置，也不会因为局部压强过大造成地坪凹陷。

　　设计这类支撑件的时候，最容易忽略的就是螺纹段和塑胶主体的连接强度，很多同类产品在螺纹根部没有做加强筋结构，承重稍大就会出现螺纹断裂的问题。这套组件在螺纹和基座、支撑座的连接位置都做了周向均匀分布的8条加强筋，筋条厚度1.2mm，既不会造成注塑件表面缩水，也能把整体承重能力提升到单组支撑15kg以上，四组搭配使用就能满足总重60kg以内的轻型设备支撑需求。

　　安装边界方面，这套支撑件的调节行程是20mm，设备底座预留的安装卡槽尺寸需要控制在30.2X30.2mm，卡槽深度不小于12mm，就能保证基座卡入后不会出现松脱。如果是用在有轻微腐蚀的环境，比如实验室的酸碱操作台周边，这套塑胶材质的支撑件也不会像金属件那样出现锈蚀，日常维护只需要擦拭表面灰尘即可，不需要定期做防锈处理。

　　实际选型的时候要注意，这套支撑件不适合用在重载设备或者有强冲击的工况，比如冲压设备周边的辅助工作台，还是要选用金属材质的重载支撑脚，但针对桌面型检测仪器、小型塑胶外壳的自动化设备、实验室操作台这类场景，这套四角形调节支撑的适配性远高于传统的金属脚轮或者固定支撑柱，重量只有同规格金属支撑件的五分之一，装配后的整体外观一致性也更好，和白色、浅灰色的塑胶设备外壳搭配不会有突兀感。

　　建模过程中要特别注意几个公差配合的细节：内螺纹和外螺纹的配合间隙要控制在0.1mm以内，间隙太大容易出现调节晃动，间隙太小则会造成转动卡涩；方形安装面的脱模斜度要控制在0.5度，既方便注塑脱模，也不会因为斜度过大造成卡入卡槽后松动；底部支撑面的平面度要控制在0.05mm以内，避免安装后出现支撑面悬空、设备晃动的问题。很多新手建模的时候容易把加强筋做的太厚，导致注塑时表面出现缩水痕，实际生产中筋条厚度不能超过主体壁厚的三分之二，这套组件的主体壁厚是2mm，所以筋条厚度控制在1.2mm是比较合理的参数，既能保证强度，也能避免外观缺陷。
