黄铜快插式流体管路连接组件结构设计

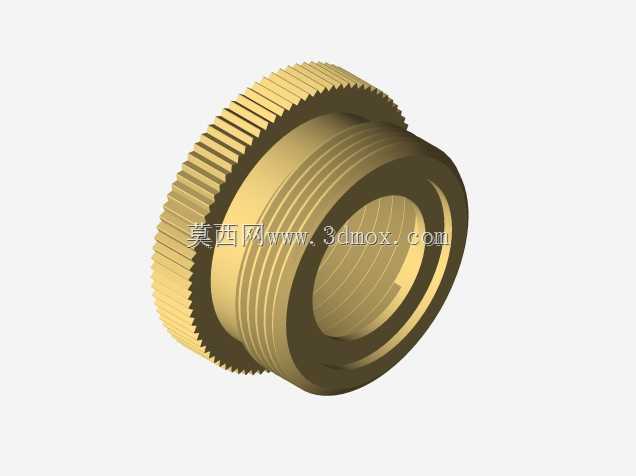

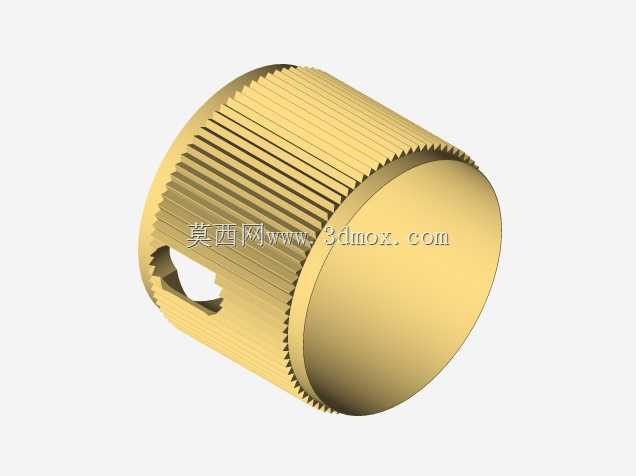

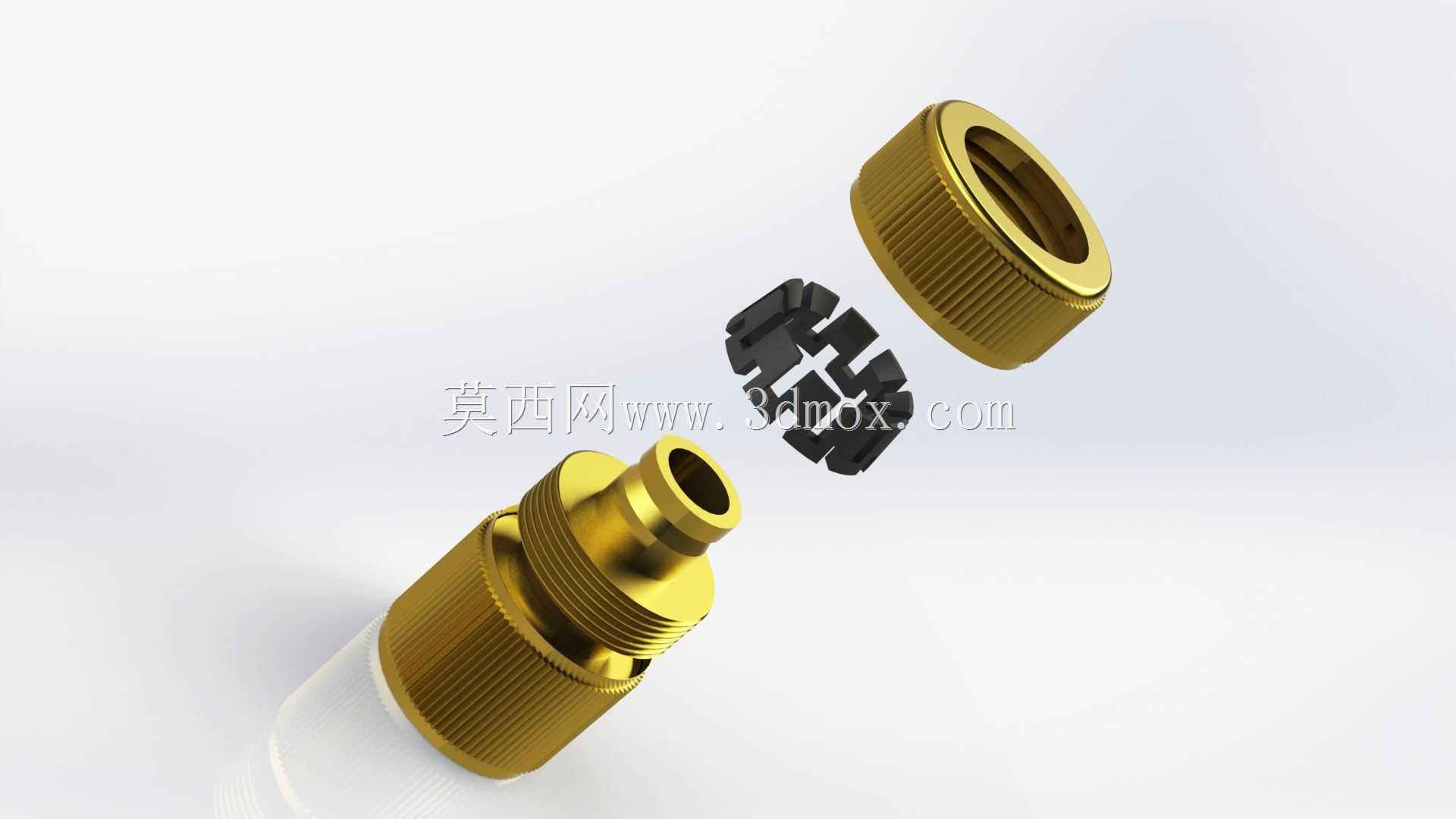

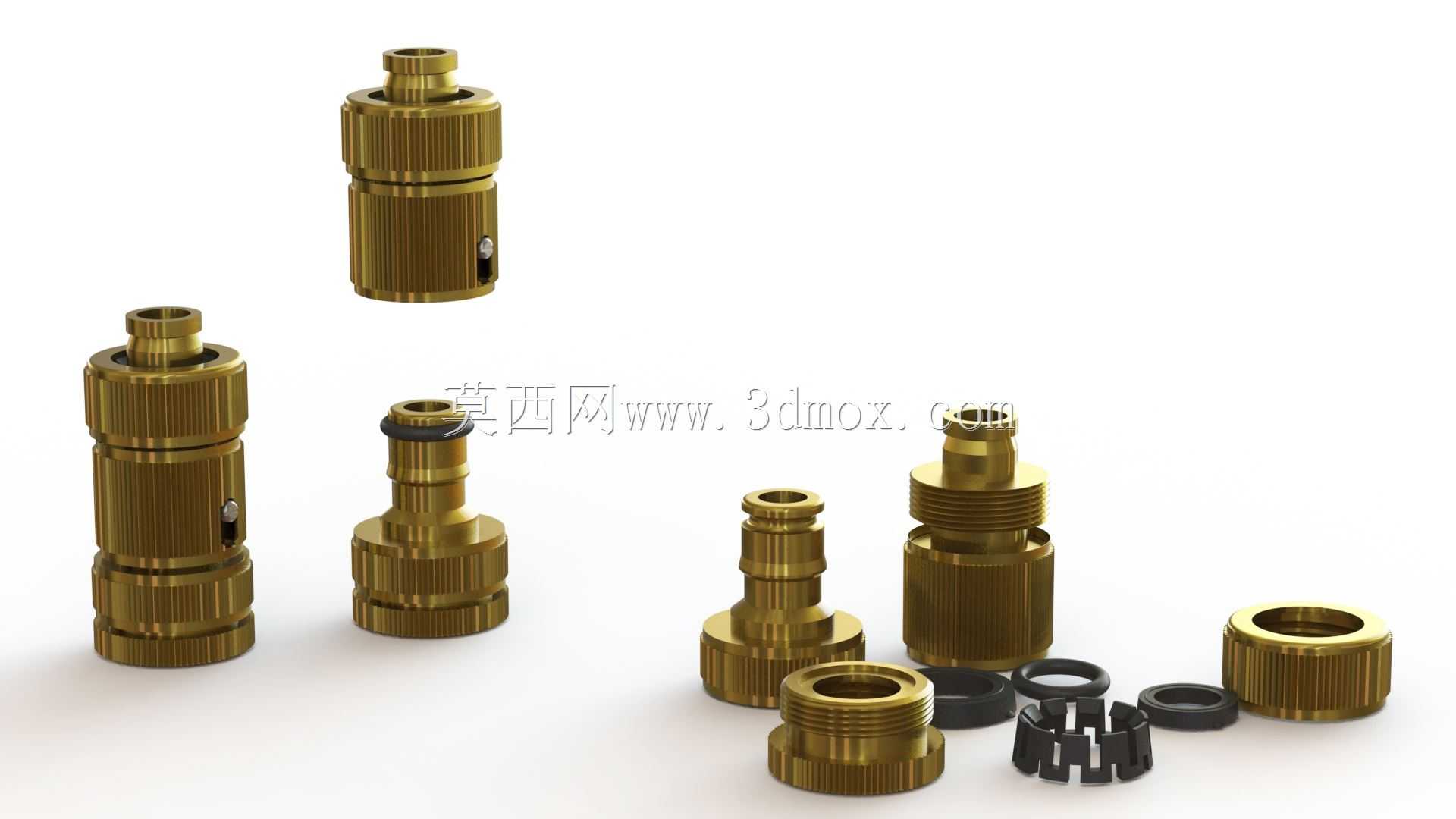

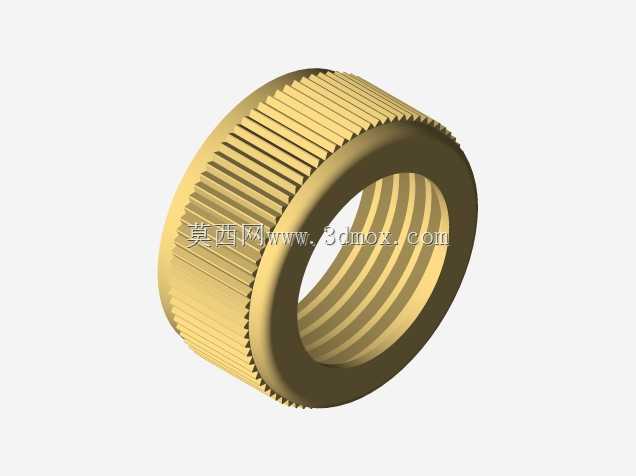

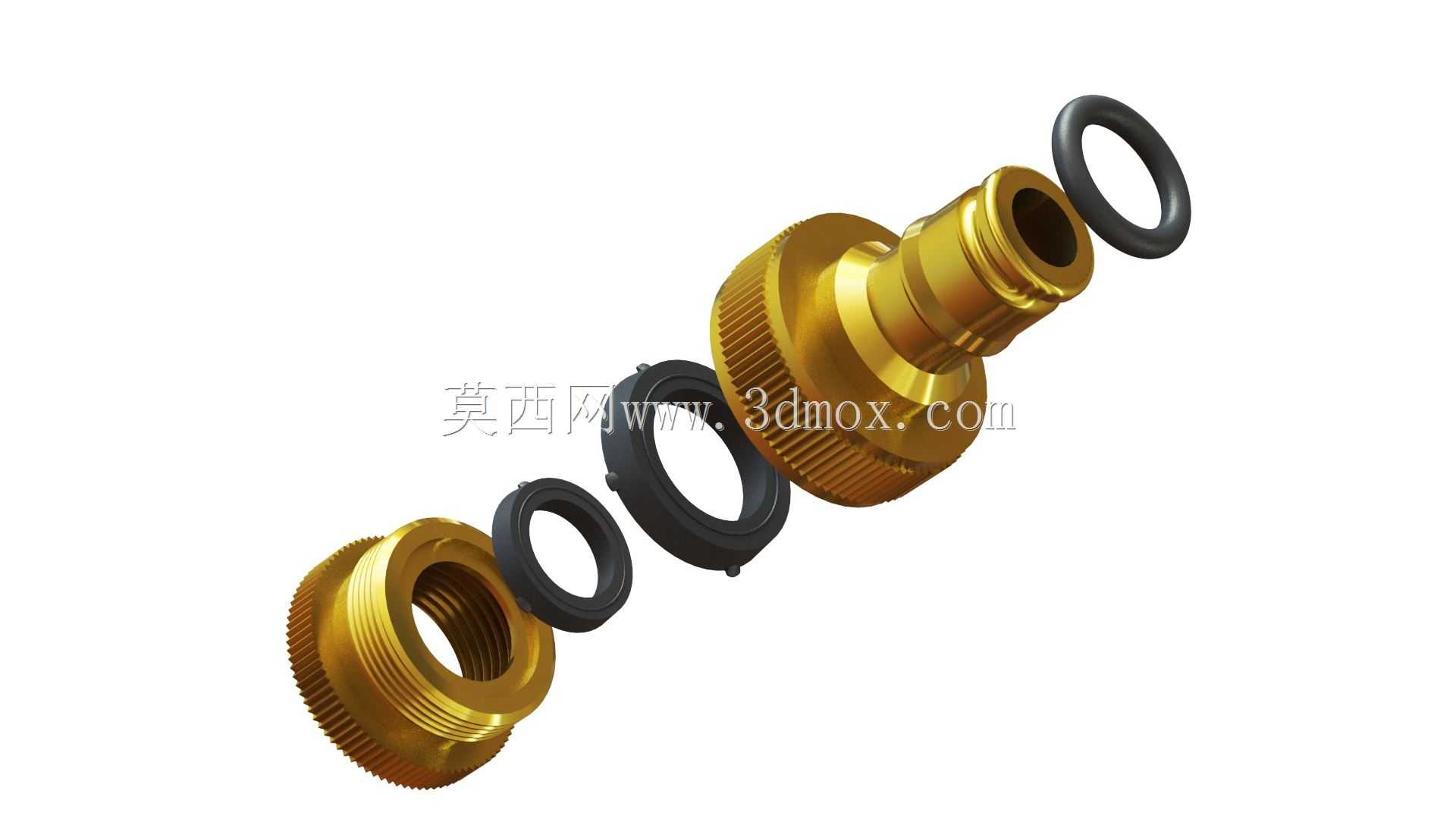

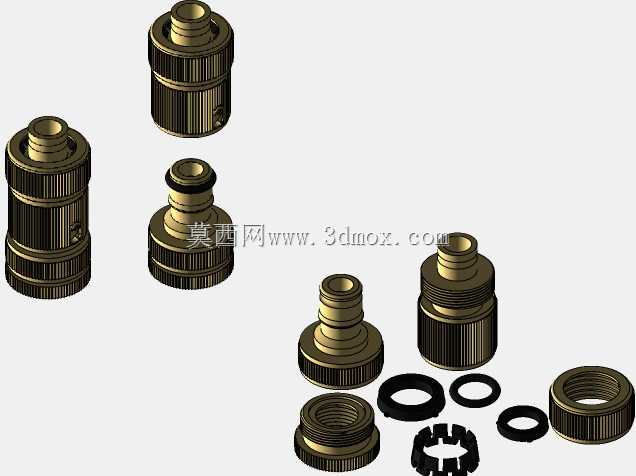

　　这套黄铜材质的快接组件，主要面向中小通径的流体输送管路场景，在气动控制回路、低压液压传输、小型设备冷却水路、园艺灌溉管路甚至家用净水设备的管路接驳中都有广泛适配空间。整套组件拆分后包含公插接头、母座本体、锁紧卡爪、密封胶圈、锁紧螺套几个核心部分，所有金属主体均采用铅黄铜切削加工成型，表面做了滚花处理，不管是徒手插拔操作还是用扳手辅助拧紧螺套，都能提供足够的摩擦力，不会出现打滑脱手的情况。

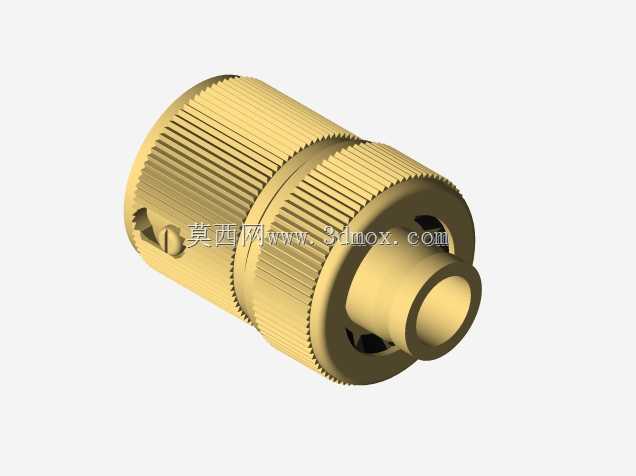

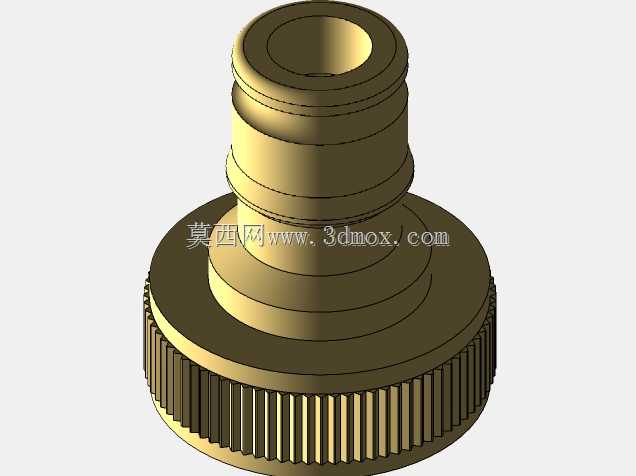

　　从功能逻辑上看，这套接头采用的是钢珠锁紧+端面密封的结构，母座内部内置了锁紧卡簧与弹性顶针，当公插头插入母座时，卡爪会自动卡入公插头的环形凹槽内，实现轴向锁止，此时内部顶针被公插头推开，流体通路自动导通；当需要断开管路时，只需要向后拉动母座外侧的滑套，卡爪会在滑套的锥面作用下向外张开，公插头即可在内部弹簧的作用下自动弹出，同时顶针复位封堵通路，避免管路内的流体泄漏，整个插拔过程不需要额外工具，单手即可完成操作，大幅提升了管路拆装的效率。

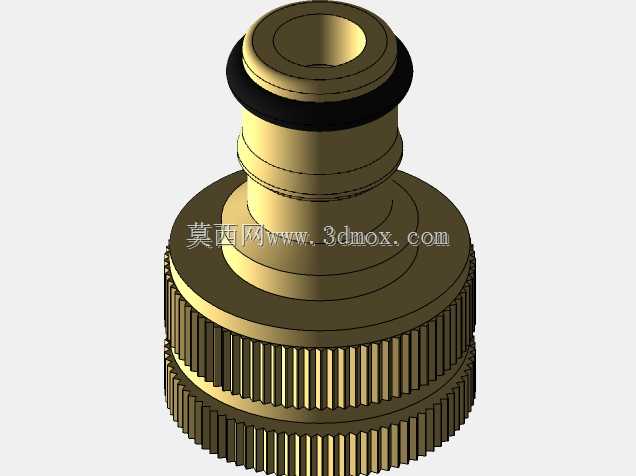

　　设计过程中首先考虑的是密封可靠性，公插头与母座的配合面做了高精度的粗糙度控制，搭配丁腈橡胶材质的O型密封圈，在1MPa以内的工作压力下，不管是传输压缩空气、清水还是常规矿物液压油，都不会出现渗漏问题。其次是通径的匹配设计，整套接头的公称通径控制在8mm，适配常见的8*5mm气动软管、内径8mm的输水软管，母座尾部的外螺纹采用标准G1/4管螺纹，能够直接和设备上的内螺纹接口对接，不需要额外做转接头适配。外形尺寸上，母座本体的最大外径为16mm，整体长度在插接完成后为42mm，公插头的插入段长度为12mm，安装时需要预留至少15mm的轴向操作空间，方便滑套的拉动操作，径向方向上因为滚花滑套的外径最大，周边需要预留至少3mm的操作间隙，避免和周边的管路、结构件产生干涉，影响插拔操作。

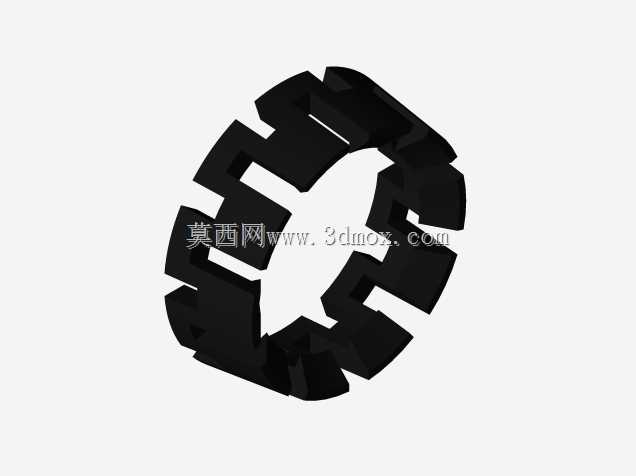

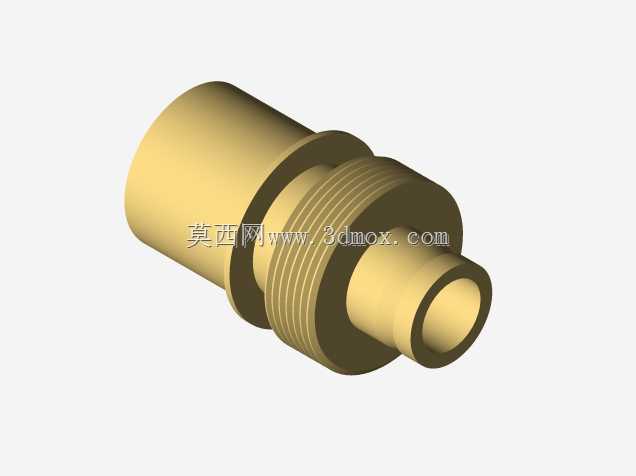

　　在结构细节处理上，所有的金属棱边都做了0.2mm的倒角处理，一方面是避免安装过程中锐边割伤操作人员的手部，另一方面也能避免安装时刮伤密封圈，导致密封失效。内部的流道做了平滑过渡处理，没有直角台阶，流体通过时的压力损失更小，也不容易在流道内部残留杂质，降低了管路堵塞的风险。锁紧卡爪采用65Mn弹簧钢冲压成型，表面做了发黑防锈处理，经过反复插拔测试后依然能保持足够的锁紧力，不会出现接头意外脱开的情况。尾部的软管连接部位采用了倒刺结构，当软管套入后，倒刺会嵌入软管内壁，搭配喉箍锁紧后，能够承受1.5MPa的拉脱力，完全满足常规低压流体输送的使用要求。

　　实际选型使用时需要注意，这套接头的适用工作温度范围在-20℃到120℃之间，不适合传输高温蒸汽、强腐蚀性酸碱流体，如果需要用于食品级流体输送场景，需要将密封圈更换为食品级硅橡胶材质，同时黄铜表面需要做无铅钝化处理。在安装布局时，尽量不要让接头承受管路的径向拉扯力，长管路布设时需要在接头附近加装管夹固定，避免长期受力导致接头变形泄漏。这套结构的建模过程中，所有配合尺寸都按照IT7级公差做了参数化设置，公插头的密封槽尺寸、母座的卡爪安装槽尺寸、滑套的锥面角度都做了关联设计，修改通径参数时可以直接驱动整体结构更新，能够快速衍生出不同通径、不同连接螺纹的系列化接头模型，大幅提升同类型产品的设计效率。
