0402 0603 0805规格贴片式发光二极管结构

　　在消费电子、工业控制板卡、车载电子模块的PCB组装产线上，表面贴装类发光二极管是用量极大的指示类元器件，0402、0603、0805作为行业内通用的三种公制封装规格，覆盖了从高密度便携设备到常规工业控制板的绝大多数指示灯应用场景。这类贴片LED不需要额外的引脚穿孔工序，可直接通过SMT回流焊工艺完成板上焊接，适配高速贴片机的批量拾放作业，相比传统直插LED能大幅压缩板件占用面积，提升整板元器件排布密度。

　　从实际使用场景来看，0402规格的贴片LED多用于智能穿戴设备、超薄消费类电子产品的状态指示，这类产品内部PCB空间极度紧凑，要求元器件在满足发光指示功能的前提下，尽可能压缩自身的长宽高尺寸，同时保证焊接后的结构强度，避免在整机跌落、温变循环过程中出现焊盘脱落、元器件移位的问题。0603规格属于通用性最广的中间档位，在家电控制板、普通工业IO模块、消费类数码产品中应用最多，其发光面尺寸适中，既可以满足常规环境下的可视距离要求，又不会占用过多板上空间，焊接工艺窗口也更宽，对SMT产线的参数公差容忍度更高，适合大批量规模化生产。0805规格的贴片LED则多用于对发光亮度、可视距离要求更高的场景，比如大型设备的操作面板指示灯、户外工控模块的状态指示位，更大的封装尺寸可以容纳更大尺寸的发光芯片，实现更高的出光效率，同时焊盘接触面积更大，在大温差、高振动的工业现场环境下，焊接可靠性表现更优。

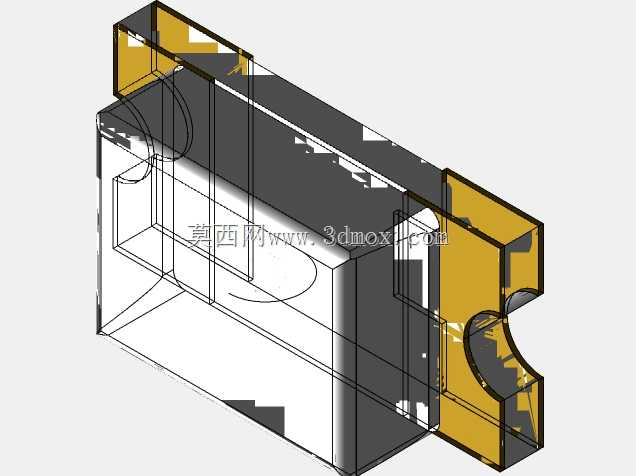

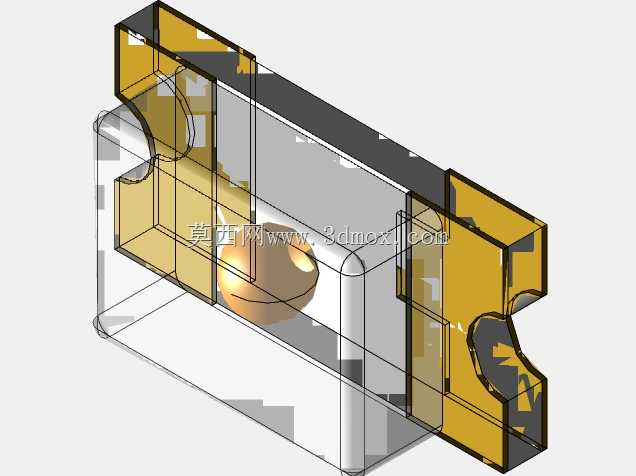

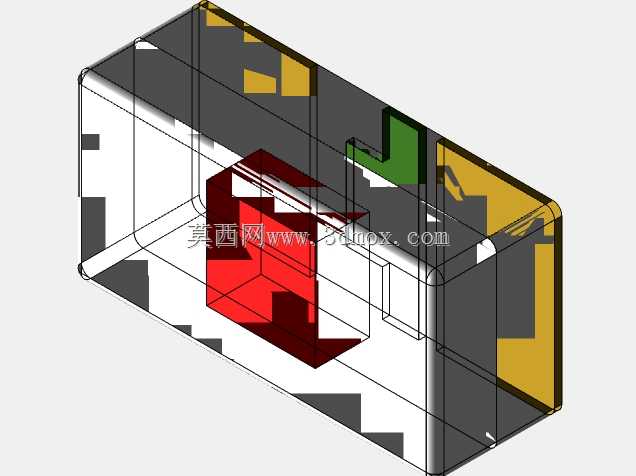

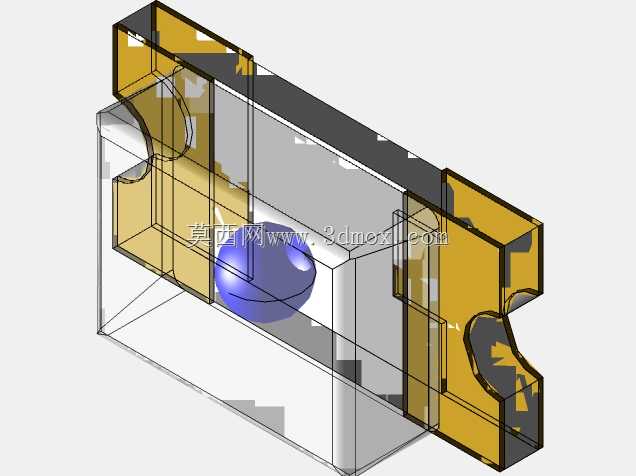

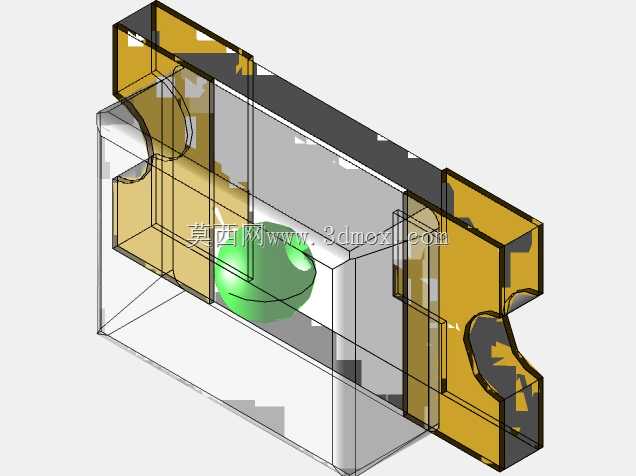

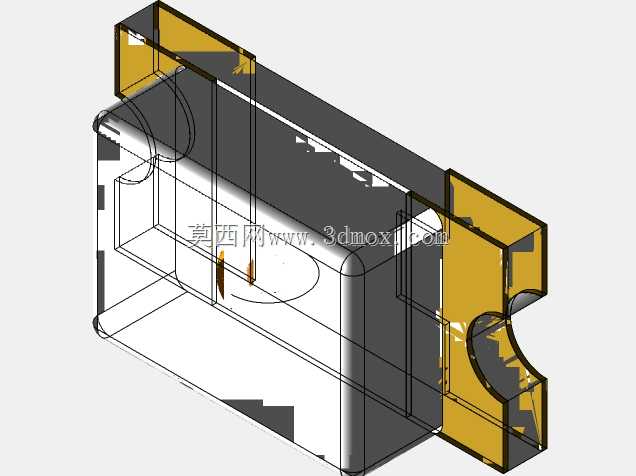

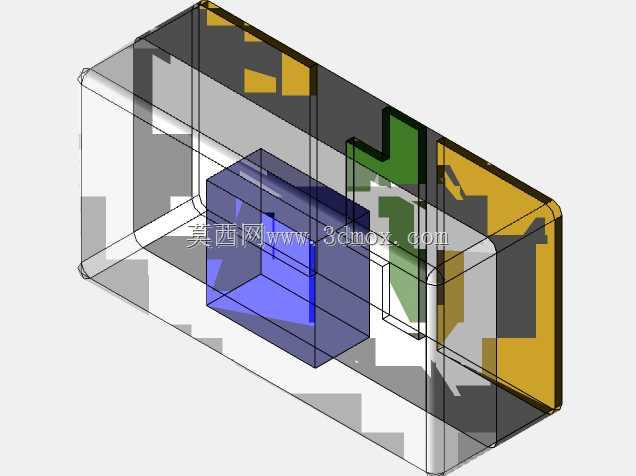

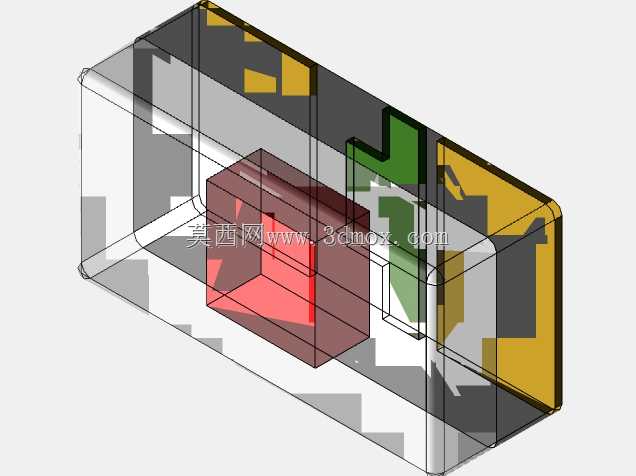

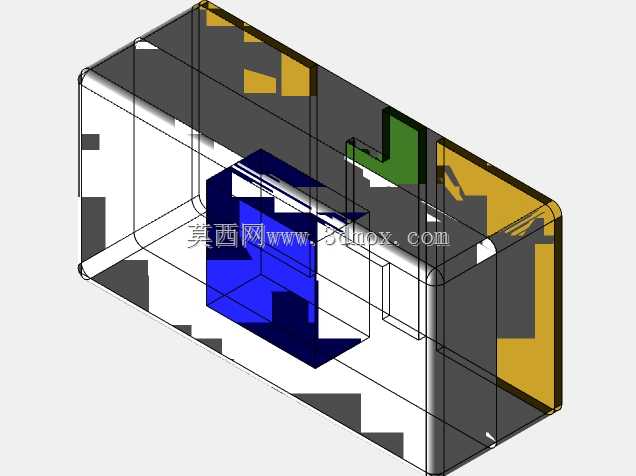

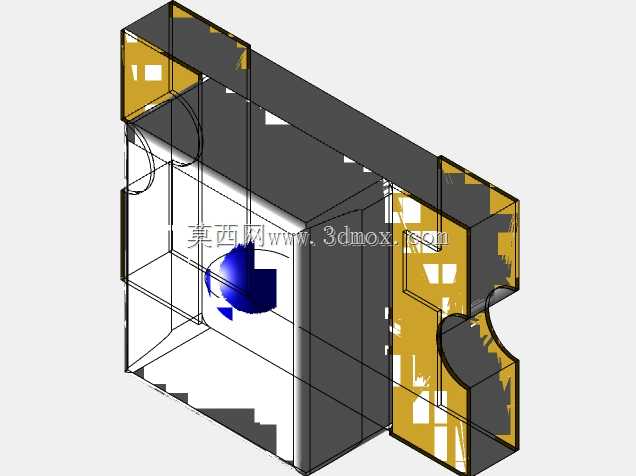

　　在结构设计层面，这三款贴片LED均采用行业通用的陶瓷基座加透明封装树脂的结构，基座底部设置两个对称的金属焊端，分别对应芯片的正负极连接位，焊端表面做镀锡处理，保证回流焊过程中焊锡的浸润性，减少虚焊、立碑等SMT常见不良。发光芯片通过固晶胶固定在基座的反光杯结构内，反光杯做倾斜弧面设计，可将芯片侧面发出的光线向正面出光方向反射，提升正面轴向的发光强度，减少光线在封装内部的损耗。封装树脂采用耐高温的环氧材料，可耐受回流焊过程中的峰值高温，不会出现高温变形、透光率下降的问题，同时树脂材料添加抗UV成分，避免长期光照下出现黄变，延长指示灯的使用寿命。

　　建模过程中需要严格把控各规格的外形尺寸边界，0402规格对应公制尺寸1.0mm×0.5mm，0603对应1.6mm×0.8mm，0805对应2.0mm×1.25mm，所有尺寸公差控制在行业通用的±0.1mm范围内，同时要准确还原焊端的位置与尺寸，保证模型导入PCB设计软件后，焊盘封装匹配度符合IPC标准，不会出现元器件与焊盘错位的问题。安装边界方面，需要考虑SMT贴片机的拾放空间，元器件本体周边预留0.2mm以上的禁布区，避免与周边相邻元器件发生干涉，同时要考虑回流焊过程中元器件的自对齐效应，焊盘尺寸按照行业标准规范设置，保证焊接过程中元器件可以在焊锡表面张力作用下自动对齐焊盘，提升焊接良率。

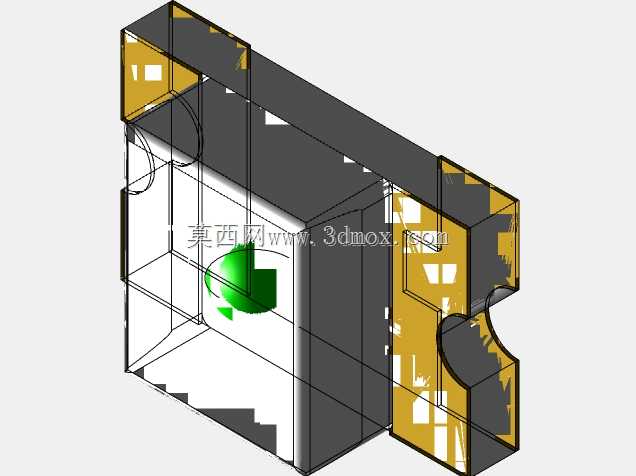

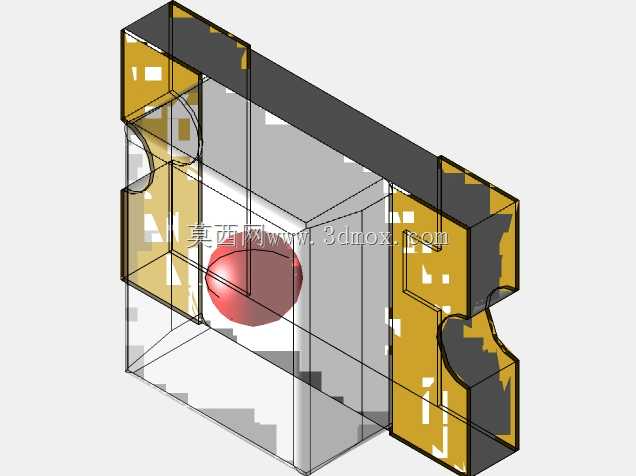

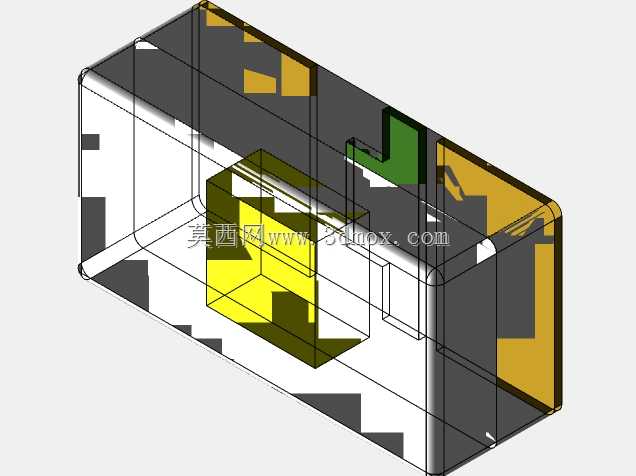

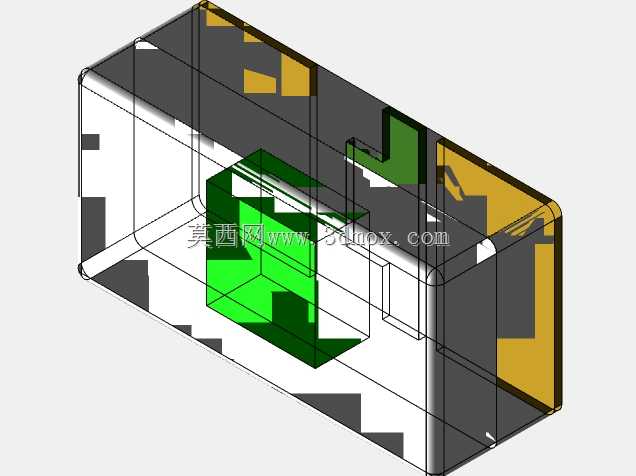

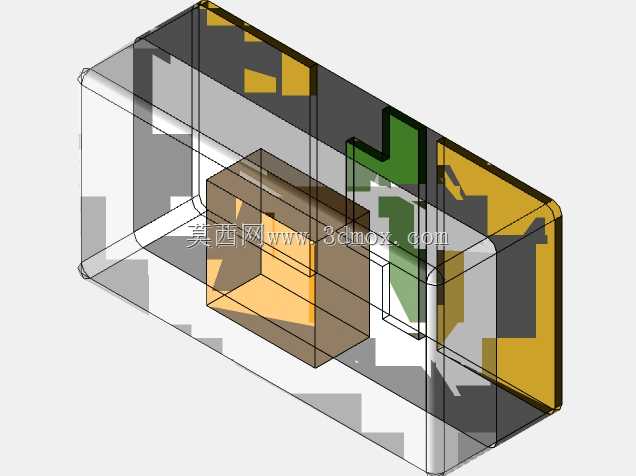

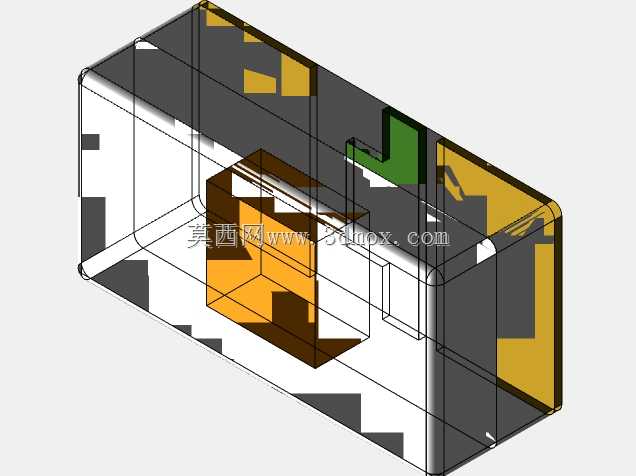

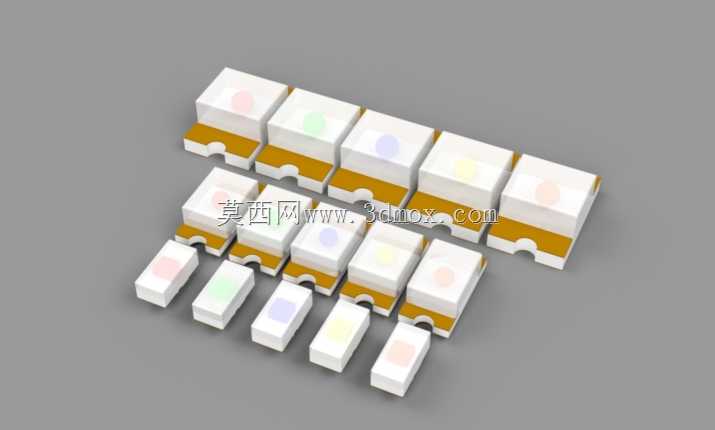

　　不同颜色的贴片LED在结构上保持统一的封装尺寸，仅内部发光芯片的波段参数存在差异，因此在建模时采用统一的封装基体，仅对顶部发光区域的颜色做区分，方便设计人员在做PCB布局时快速识别不同功能的指示灯位，比如电源指示常用红色、运行状态常用绿色、故障告警常用黄色，统一的封装尺寸可以让设计人员在调整指示灯功能时，不需要修改PCB焊盘设计，直接更换对应颜色的物料即可，大幅提升板件设计的通用性。在做整机结构装配校核时，这类贴片LED的出光面需要与设备外壳的导光柱位置精准对齐，模型的高度尺寸需要准确还原，保证LED出光面与导光柱端面的距离在合理范围内，避免出现漏光、光线偏暗、亮斑不均等问题，通常导光柱与LED出光面的间隙控制在0.1-0.3mm之间，既可以避免装配过程中顶伤LED封装体，又可以保证光线的传导效率。
