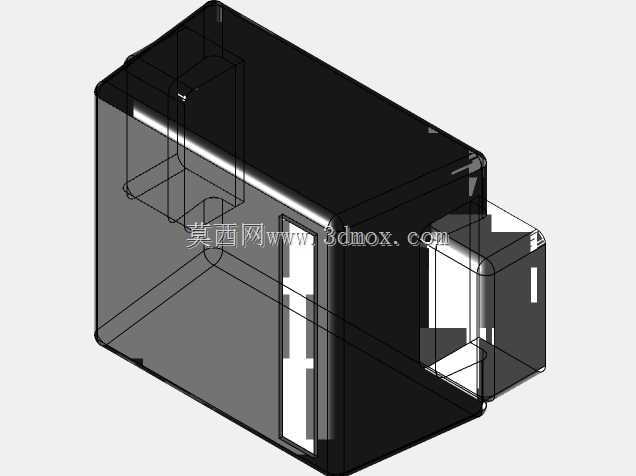

SOD系列贴片小外形二极管三维结构

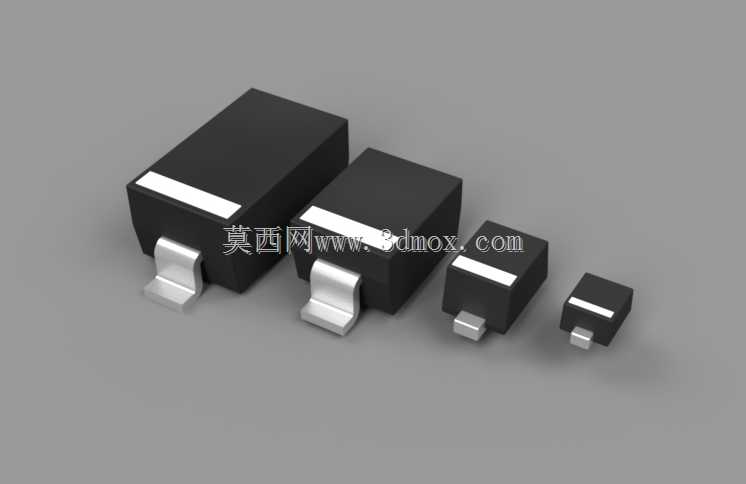

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，小外形贴片二极管是板上最常见的分立半导体器件之一，这类器件承担着电路整流、续流、ESD防护、信号检波等核心功能，其封装尺寸的精准度直接影响SMT贴片工序的良率，也关系到高密度布板时的器件间距合规性。本次建模覆盖SOD-123、SOD-323、SOD-523、SOD-923四种主流小外形封装规格，建模过程完全参照对应封装的JEDEC标准尺寸边界，还原了黑色环氧塑封本体、镀锡引脚、本体极性标识白边的实际结构，没有做过度的外观美化，所有结构特征都匹配量产器件的真实形态。

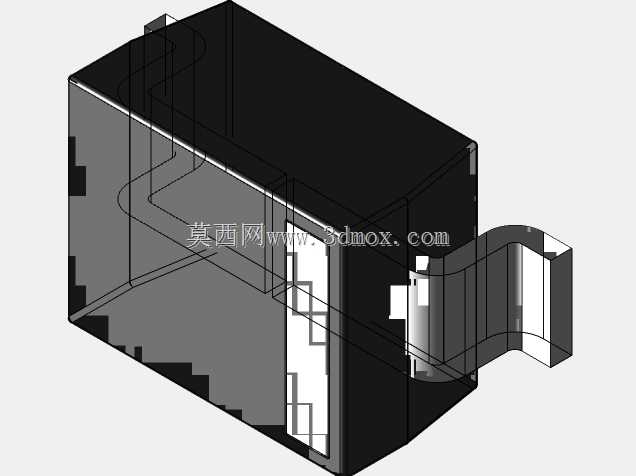

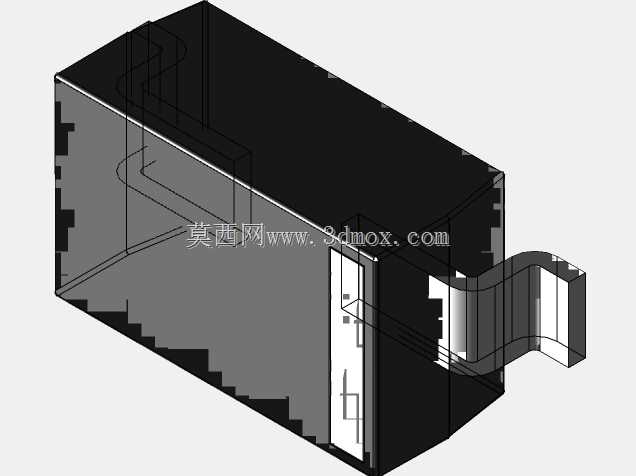

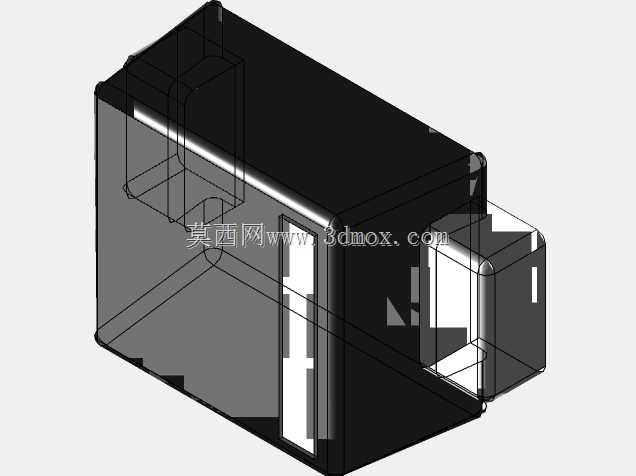

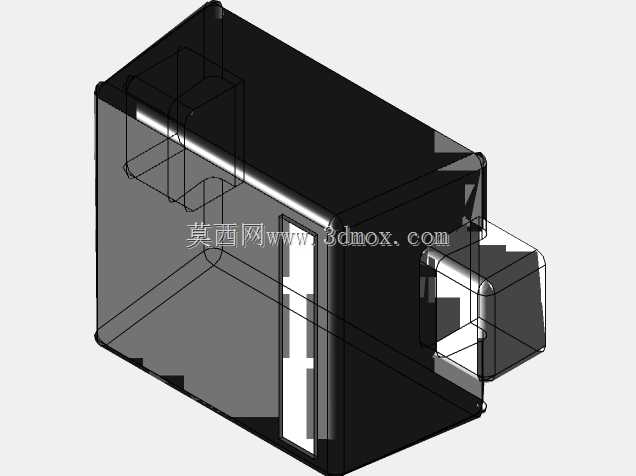

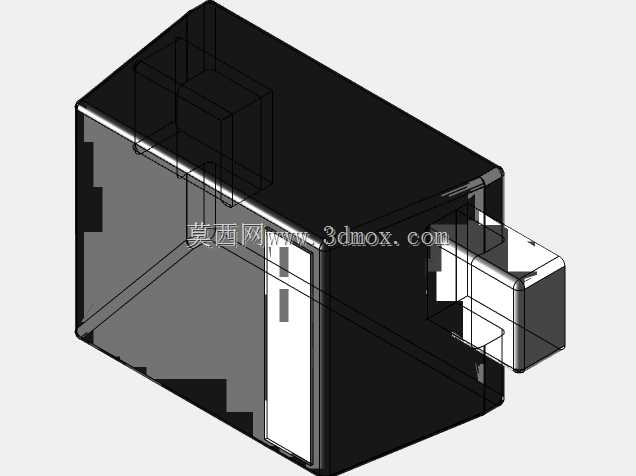

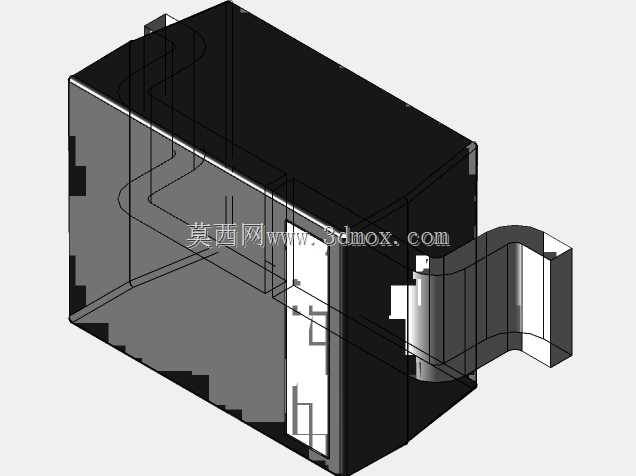

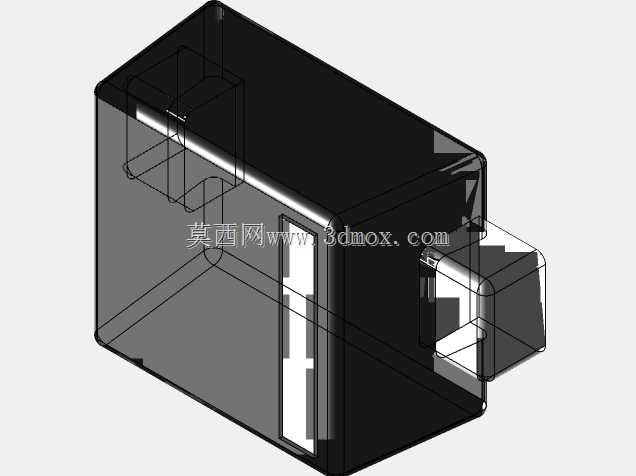

　　从实际选型应用的角度看，不同SOD封装对应不同的功率等级与安装空间要求：SOD-123尺寸相对偏大，多用于电流稍大的整流、续流场景，在电源输入端口、电机驱动回路中应用较多；SOD-323属于中等尺寸封装，兼顾占用空间与载流能力，常见于各类通用信号回路、小功率电源支路；SOD-523与SOD-923属于小尺寸封装，专门适配高密度布板的便携电子产品，比如智能穿戴设备、小型传感器模块的板上防护、信号整流场景。建模时特意区分了四种封装的本体长宽高比例、引脚伸出长度、引脚弯折弧度，甚至还原了引脚末端的轻微倒角特征，避免不同封装尺寸混淆导致的封装库调用错误。

　　设计思路上，模型完全贴合SMT生产的实际校验需求：本体极性标识的位置与宽度严格参照量产器件的丝印规范，做PCB封装匹配时可以直接对齐丝印极性标记，不会出现极性反向的设计失误；引脚的焊盘接触平面做了平整化处理，建模时预留了焊盘焊接的公差余量，结构工程师做板卡堆叠干涉检查时，可以直接调用模型验证器件与周边壳体、接插件、 tall 元件的安全间距，不需要额外调整模型尺寸。安装边界方面，四种封装的本体高度、引脚跨距都严格遵循对应规格的 datasheet 标称值，其中SOD-123本体高度控制在1.1mm左右，SOD-323本体高度约0.9mm，SOD-523与SOD-923本体高度进一步压缩到0.6mm级别，适配不同厚度要求的板卡设计场景。

　　从结构细节来看，模型还原了环氧塑封本体的哑光质感、引脚的金属光泽特征，没有添加多余的装饰性结构，所有特征都服务于工程设计校验需求：比如本体与引脚结合处的塑封溢胶小倒角做了适度还原，避免结构检查时误判为干涉；引脚的弯折角度完全匹配SMT贴片时的共面度要求，模型导入PCB设计软件后，可以直接用于3D布局校验，检查波峰焊、回流焊路径上是否存在器件遮挡问题。对于刚接触电子结构设计的工程师来说，这套模型可以帮助快速建立不同SOD封装二极管的尺寸概念，选型时不需要反复核对封装手册就能快速判断器件是否满足安装空间要求；对于成熟的硬件设计团队，这套模型可以直接导入企业通用3D封装库，统一不同工程师的封装调用标准，减少因封装尺寸不统一导致的生产打样问题。

　　在实际的板卡设计场景中，这类小外形二极管往往布置在板卡的边缘位置或者芯片周边的狭小空间内，模型的精准度直接影响干涉检查的有效性：比如在Type-C接口周边的ESD防护回路中，SOD-923封装的二极管距离接口金属外壳的间距往往只有0.2mm左右，如果模型尺寸存在偏差，很容易出现实际组装时器件顶到外壳的问题；在电源模块的整流回路中，SOD-123封装的二极管需要与周边的电容、电感保持足够的安全间距，避免器件工作发热导致的周边元件老化加速，精准的3D模型可以在设计阶段就完成热场间距的初步校验，减少后期改板的次数。建模时还考虑了不同厂商器件的尺寸公差范围，所有外形尺寸都取行业通用的标称中间值，既不会因为尺寸偏大导致布局时误判空间不足，也不会因为尺寸偏小导致实际组装时出现干涉，适配绝大多数主流厂商的同封装器件选型需求。
