多色Keystone519xTR测试点结构设计

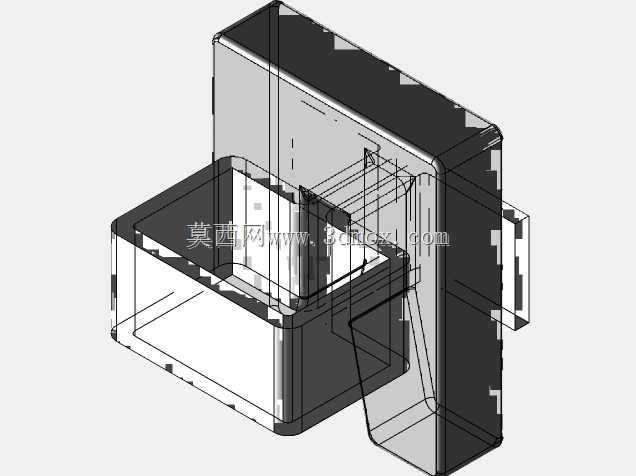

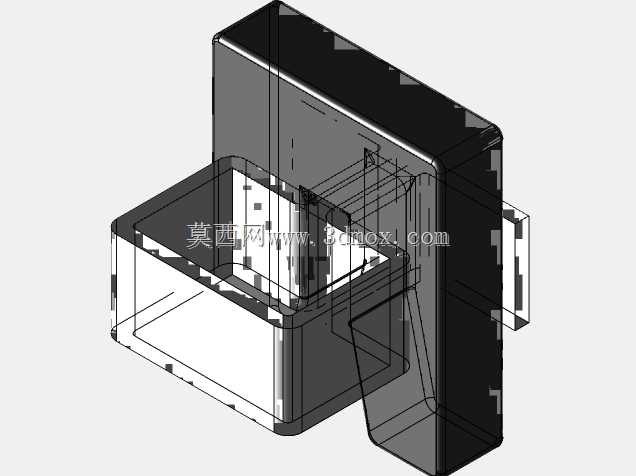

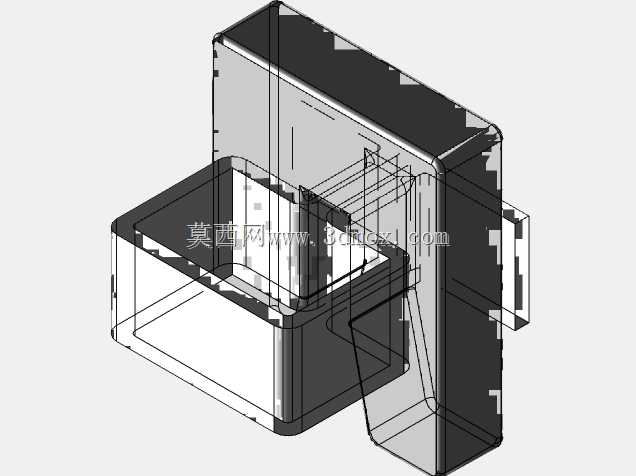

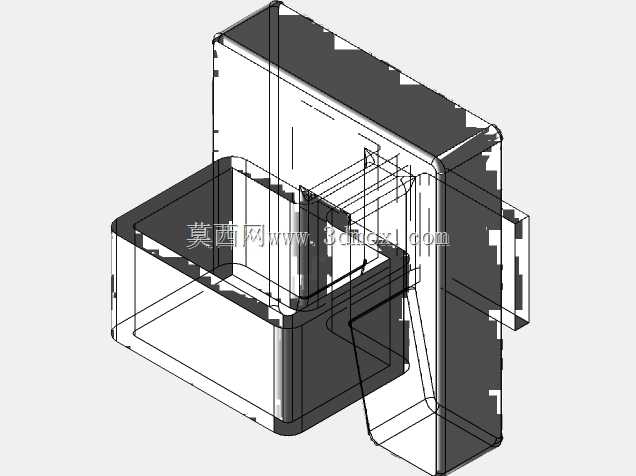

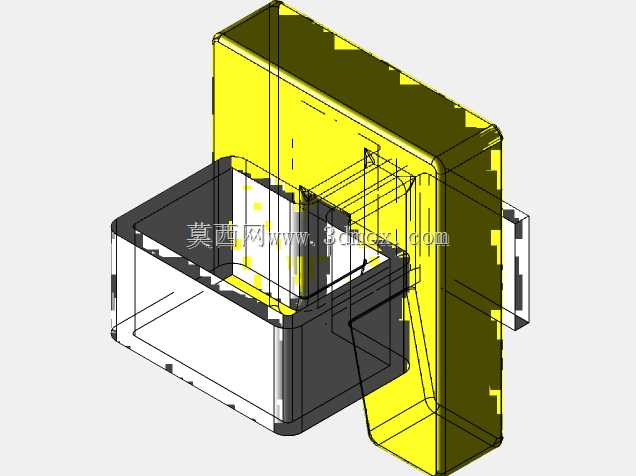

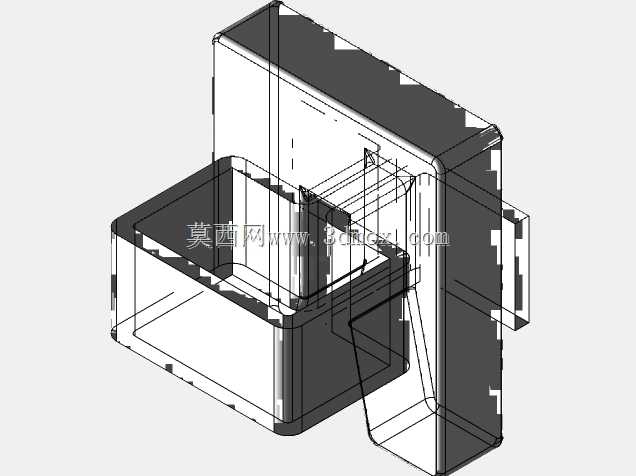

　　在消费电子、工业控制板卡的SMT量产线中，测试点是板级功能验证、ICT在线测试、产线返修排查环节不可或缺的板载连接结构，Keystone519xTR系列测试点正是针对高密度PCB板卡测试场景开发的表贴式接触端子。这类测试点的核心用途是为测试探针提供稳定、低接触电阻的硬接触界面，避免探针直接扎在PCB铜箔上造成铜箔脱落、焊盘损伤，同时可承载多次反复探针压接，适配产线批量测试的高频次接触需求。从结构设计逻辑来看，该系列测试点采用一体式冲压成型结构，主体接触区为凸起的方形框式结构，底部为对称分布的表贴焊脚，焊脚平面与PCB焊盘完全贴合，回流焊过程中焊锡可沿焊脚边缘均匀爬锡，形成饱满的焊点结构，既保证焊接后的机械固定强度，

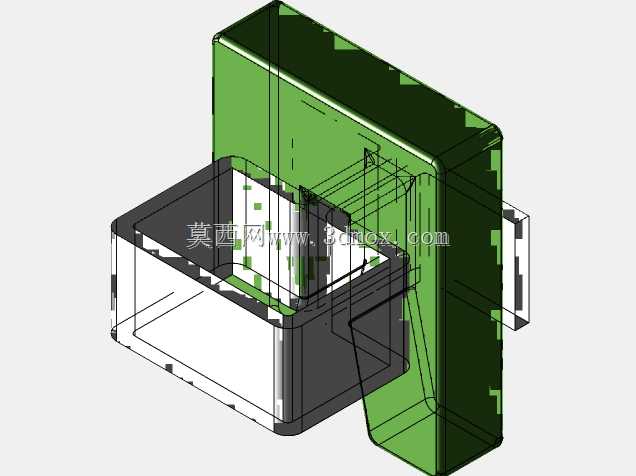

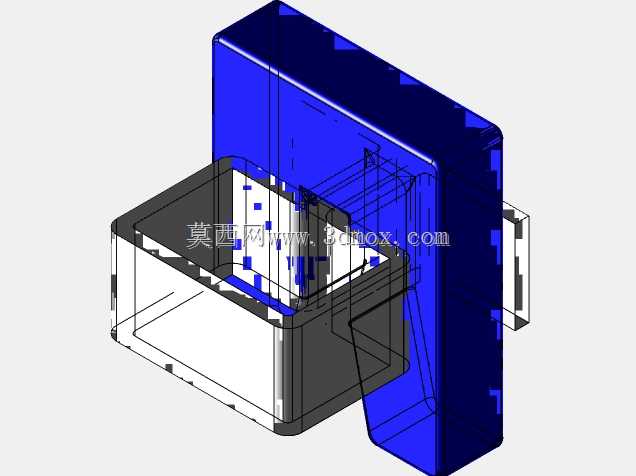

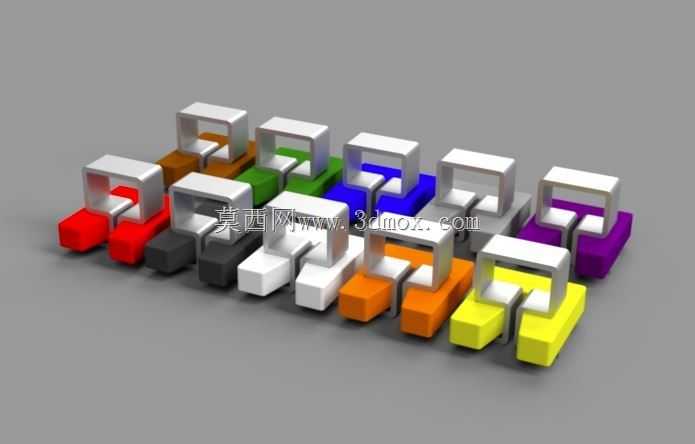

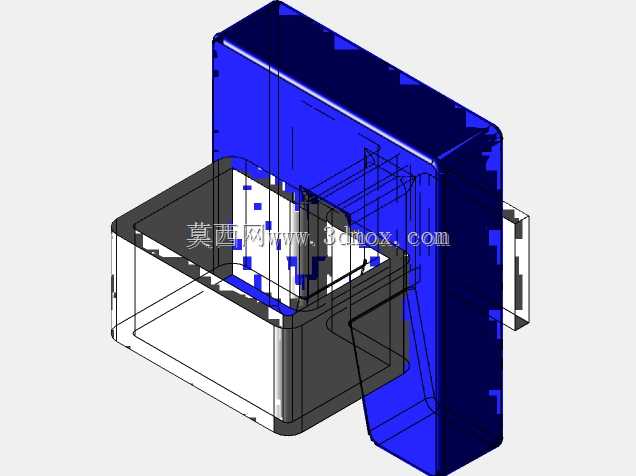

　　也能实现稳定的电气导通。不同色标的绝缘基座部分采用耐高温工程塑料注塑成型，可承受SMT回流焊的峰值温度而不发生形变、析出异物，同时色标设计可帮助产线操作人员快速区分不同测试回路的功能属性，比如电源回路、信号回路、接地回路可通过不同基座颜色快速识别，减少测试过程中的错接、误判概率。从安装边界来看，该系列测试点的焊脚间距适配常规0805封装的焊盘布局，单个测试点在PCB上的占位尺寸控制在极小范围内，可在高密度布板的间隙中灵活排布，不会占用过多板上布线空间；凸起的接触框高度经过精准设计，既高于板上周边0603、0402封装阻容元件的高度，避免测试探针下压时碰到周边元件造成损伤，又不会过高导致贴装过程中吸嘴取料失稳、

　　回流焊过程中出现立碑偏移。接触框的内框尺寸完全匹配常规ICT测试探针的针头直径，探针下压时可顺利进入框内，框体的金属边缘可对探针形成一定的导向限位作用，即使探针存在微小的位置偏差，也能沿框体边缘滑入接触区，保证接触可靠性。金属接触部分采用镀锡处理，底层为铜合金基材，兼顾良好的导电性与结构强度，多次探针压接后不会出现明显的压痕凹陷，接触电阻波动可控制在毫欧级，满足高精度测试的信号采集要求。在实际板卡设计选型中，这类测试点通常会布置在板卡的工艺边区域，或是板上元件间隙的空白位置，测试点之间的中心距需满足测试针床的探针最小间距要求，避免探针之间出现干涉；焊盘设计时需在测试点焊脚周边预留足够的阻焊开窗，

　　避免阻焊层偏移导致焊锡无法正常浸润焊脚，同时焊盘与周边走线、过孔需保持足够的安全间距，防止焊接过程中出现连锡短路。该系列测试点的结构设计充分考虑了SMT全流程的工艺适配性，从编带包装的料槽尺寸匹配，到吸嘴取料的接触面平整度，再到回流焊的温度曲线适配，都经过量产验证，可直接导入常规SMT产线完成贴装，无需额外调整工艺参数。不同颜色的基座除了标识功能外，其材质配方完全一致，不存在电气性能差异，设计人员可根据板上的标识需求灵活选择配色，无需担心不同颜色型号的参数偏差。在返修场景中，这类测试点也可作为临时焊接点使用，用于飞线连接测试信号，其凸起的框体结构可方便焊锡附着，飞线焊接后不易脱落，相比直接在铜箔上飞线的可靠性更高。针对高频信号测试场景，该测试点的金属结构阻抗经过匹配设计，接触区的寄生参数控制在极低水平，不会对高速信号的测试结果造成明显干扰，可满足百兆级信号的测试接入需求。
