Keystone系列PCB板载跳线结构设计

　　在高密度PCB板卡设计场景中，板内跨接走线的需求始终存在，尤其是当板层走线受限于布线规则、载流要求或是需要预留调试跳点时，表面贴装式的PCB跳线就成为替代飞线、优化板内连接可靠性的核心元件。本次涉及的Keystone系列PCB跳线，覆盖5100小型、5102微型、5104微型三个规格，完全匹配不同密度板卡的跨接需求，在消费电子、工业控制板卡、通讯设备主板等场景中都有广泛应用，能够在不额外占用板层资源的前提下，实现板上相邻或间隔点位的可靠电气连接。

　　从实际功能特性来看，这类跳线本质是表面贴装的金属导电桥接件，采用冲压成型的金属结构，自身具备足够的导电截面积，能够满足常规小信号到中等载流的跨接需求，相比传统的飞线焊接，其贴装精度更高，能够适配SMT自动化回流焊工艺，大幅提升批量生产的组装效率，同时避免飞线带来的焊点虚接、线材倒伏触碰周边元件等可靠性问题。不同规格的跳线对应不同的跨接跨度与安装高度，设计时充分考虑了不同板卡的元件布局密度：微型款适用于手机、便携穿戴设备这类元件排布极度紧凑的高密度板，小型款则适用于工业控制板、电源板这类跨接距离稍长、载流要求略高的场景。

　　在设计思路层面，这类跳线的结构完全围绕SMT贴装与板上适配展开，整体采用对称的桥型结构，两端的贴装脚为平整的焊盘接触面，能够在回流焊过程中与PCB焊盘充分浸润，形成可靠的焊点连接；中间的桥身部分做了等强度的结构优化，既保证冲压成型后的结构强度，避免贴装吸嘴取料、回流焊高温过程中出现结构变形，同时控制桥身的高度，避免与上方布设的结构件、屏蔽罩产生干涉。桥身的轮廓做了圆角过渡处理，没有尖锐的冲压毛边，一方面避免生产过程中划伤操作人员、损坏绝缘防护层，另一方面也减少高压场景下的尖端放电风险，提升板卡的电气安全性能。

　　从安装边界与尺寸适配角度来说，三个规格的跳线在焊盘设计上都遵循标准的SMD元件焊盘规范，两端焊盘的尺寸与间距对应各自型号的引脚跨度，设计PCB封装时不需要额外定制特殊焊盘结构，直接按照元件规格书的尺寸绘制封装即可适配。跳线的整体高度控制在极低的范围内，安装后不会超出板上常规0805、0603封装元件的高度，在布设屏蔽罩时不需要为跳线单独预留避让空间，能够最大化压缩板卡的整体堆叠厚度。同时，桥身下方预留的空隙足够常规板上走线穿过，实现跳线与下方走线的立体交叉，不会出现短路风险，这也是这类跳线相比零欧电阻跨接的核心优势——零欧电阻下方无法穿过其他走线，而桥型结构的跳线可以充分利用板上的立体空间，进一步提升布线密度。

　　在实际选型应用中，工程师需要根据跨接点位的间距、载流大小、周边元件的高度限制来选择对应规格的跳线：如果是高密度便携设备板卡，跨接点间距小、板内堆叠空间紧张，就选择微型规格的产品；如果是工业类板卡，跨接距离稍长、需要通过的电流更大，就选择小型规格的产品。这类金属跳线的接触电阻远低于同尺寸的零欧电阻，在小信号采样、电源路径跨接的场景中，能够减少路径上的压降与信号损耗，提升电路的工作稳定性。同时，全金属冲压的结构使其具备更好的抗振动、抗冲击性能，在车载电子、工业设备这类存在持续振动的应用场景中，不会出现像贴片电阻那样的焊点开裂、元件脱落问题，长期使用的可靠性更有保障。

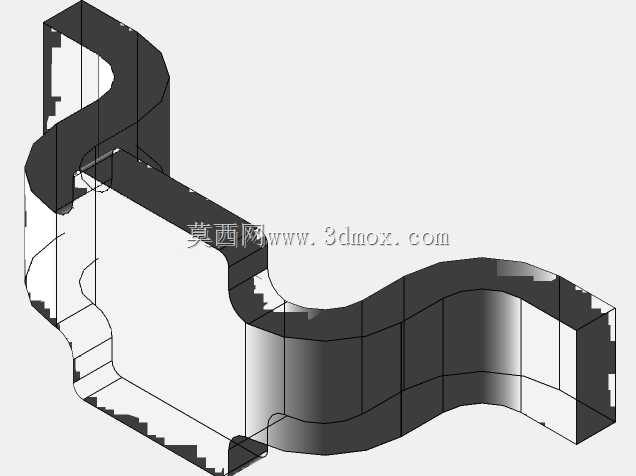

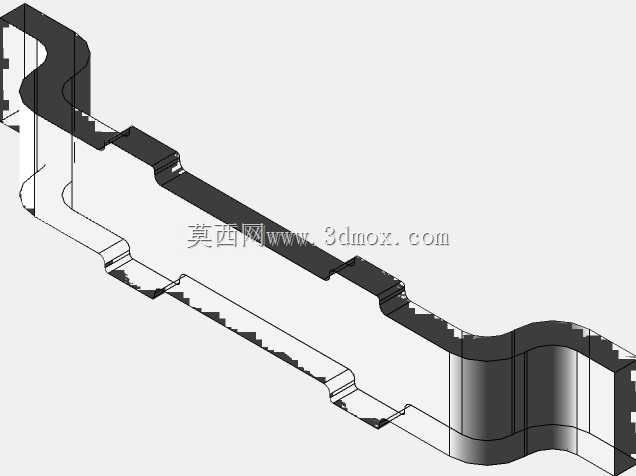

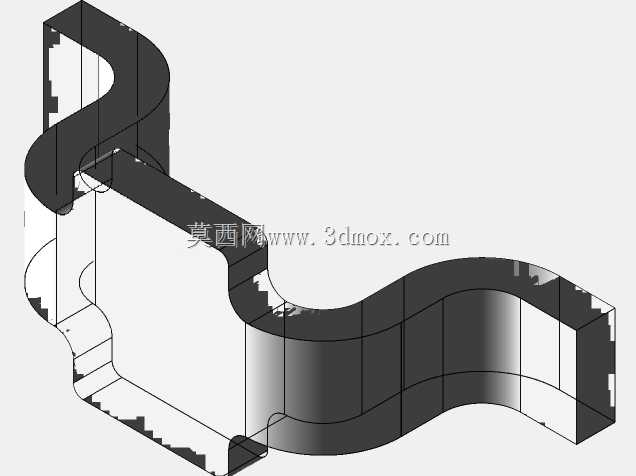

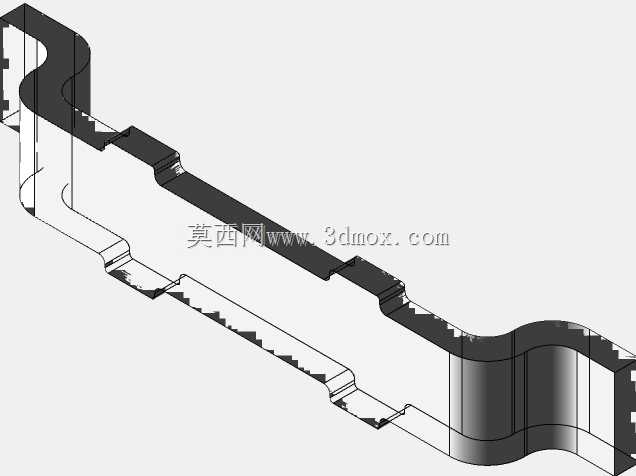

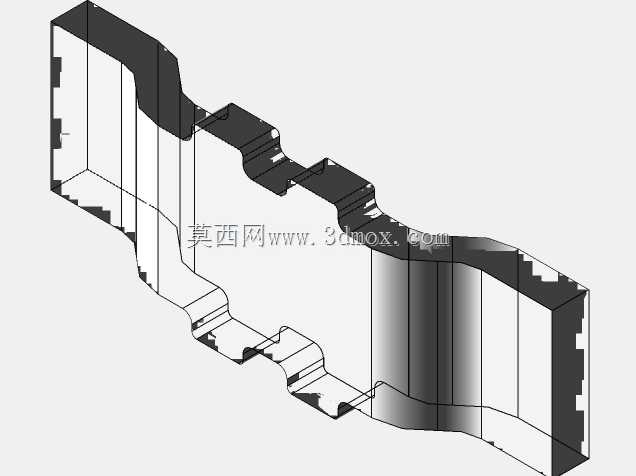

　　从建模实现的角度来看，这类冲压件的三维建模需要重点还原冲压折弯的工艺特征，所有折弯处都要匹配实际冲压工艺的圆角半径，不能做直角折弯处理，否则模型导入工艺分析软件时会出现工艺可行性报错；两端的贴装面要保证平面度，还原实际元件的焊盘接触面特征，方便PCB设计时做3D布局干涉检查；桥身的壁厚要均匀一致，匹配实际冲压件的料厚参数，保证3D模型的重量、结构强度仿真结果与实际元件一致。在PCB封装库中调用这类模型时，能够直观看到跳线安装后的实际占位，提前排查与周边元件、结构件的干涉问题，减少打样后的改版次数，提升板卡设计的一次成功率。
