紧凑型Keystone5016测试连接端子结构

　　在电路板量产测试环节，测试点是连接测试探针与板载线路的核心接触载体，Keystone5016这类紧凑型测试点，主要适配高密度PCB板的在线测试、功能测试工位，解决高密度布线区域测试探针无可靠接触位的问题，尤其适合消费电子、工控板卡这类板上空间紧张的应用场景，替代传统手工焊盘测试位，避免测试过程中探针打滑损伤周边线路或贴片元件。

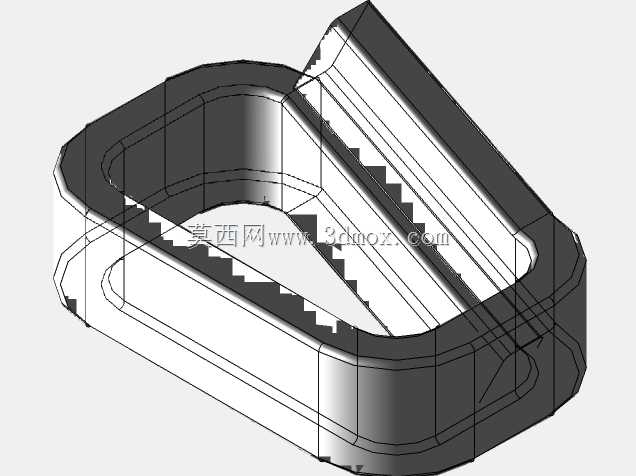

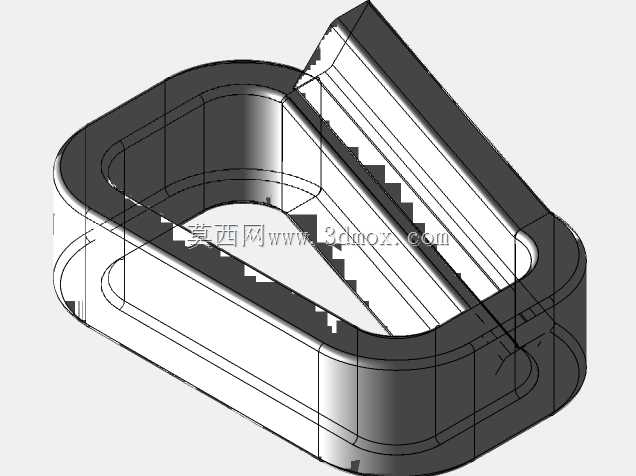

　　从实际使用角度看，该测试点的核心功能是为测试探针提供稳定的低阻接触平面，同时兼顾SMT回流焊的贴装适配性。整体采用闭合回形的梯形轮廓设计，外侧做了大圆角过渡，一方面可以在SMT贴装过程中避免吸嘴取件时的棱角卡滞，减少飞件概率，另一方面圆角结构可以分散焊锡的表面张力，回流焊过程中不会因为应力集中导致元件立碑、偏移。接触平面设置在元件的下部凸起平台上，平台的平面度控制在适配常规测试探针的接触范围内，探针下压时不会出现侧向滑移，接触电阻可以稳定控制在测试设备的允许阈值内，不需要额外镀金或做特殊表面处理就能满足常规低压测试的导通要求。

　　设计思路上完全围绕SMT全自动化贴装流程优化，整体结构没有多余的外伸引脚，采用底部全平面焊盘设计，焊盘的覆盖范围与元件底部轮廓完全匹配，钢网开孔时不需要做特殊的外扩处理，按照元件本体尺寸开孔就能保证焊锡量充足，同时不会出现焊锡溢到上部接触平面的问题。回形的中空结构一方面减轻了元件自身重量，降低回流焊过程中元件因重量不均产生的偏移，另一方面中空区域可以容纳少量多余焊锡，避免焊锡堆积抬高元件高度，导致测试探针下压行程不足。上部的回形边框做了等壁厚设计，整个结构的壁厚均匀，注塑或冲压成型时不会出现壁厚不均导致的变形，批量生产时的尺寸一致性更好，不需要额外做整形工序就能满足贴装精度要求。

　　安装边界方面，该测试点的整体轮廓占用的板上面积极小，周边仅需要预留不超过0.5mm的禁布区就能满足贴装要求，不会和周边0402及以上封装的贴片元件产生干涉。元件安装后的总高度控制在极低范围内，不会和板上的屏蔽罩、结构件产生高度干涉，甚至可以布置在BGA芯片的周边间隙区域，充分利用板上的闲置空间。安装时不需要额外做插件孔，完全采用表面贴装工艺，和其他贴片元件同步过回流焊即可，不需要单独的后焊工序，能有效提升整板的生产效率。接触平面的高度统一，整板布置多个该类测试点时，不需要针对不同位置调整测试探针的下压行程，测试治具的加工难度也随之降低，探针的磨损速度更慢，长期使用的测试稳定性更高。

　　在实际选型应用中，这类测试点可以适配尖头、梅花头等多种常规测试探针，探针的下压压力在常规测试参数范围内时，不会出现元件变形、焊盘脱落的问题，结构强度完全满足多次反复测试的使用需求，即使是量产线每天上千次的探针下压接触，也不会出现接触位凹陷、氧化导致的接触不良问题。回形的封闭结构相比开放式的测试焊盘，还能避免测试过程中探针滑出损伤周边的线路阻焊层，减少测试环节导致的板卡报废率，尤其适合高密度布线的多层板使用，在有限的板上空间内实现可靠的测试接触功能，不需要额外占用布线通道。
