磨机配套多规格销座结构三维设计

　　在矿山、建材、冶金等行业的粉磨作业环节，磨机作为核心粉磨设备，长期处于重载、连续运转、受冲击载荷的工况，其内部易损件的结构可靠性直接决定整台设备的连续运转率，销座作为磨机衬板固定结构里的核心受力零件，承担着将衬板与筒体进行刚性定位、传递衬板所受研磨体与物料冲击载荷的作用，一旦销座出现磨损过量、断裂、定位失效的问题，会直接导致衬板松动脱落，轻则造成磨机筒体被研磨体直接冲击磨损，重则引发设备停机检修，带来整条生产线的停产损失。

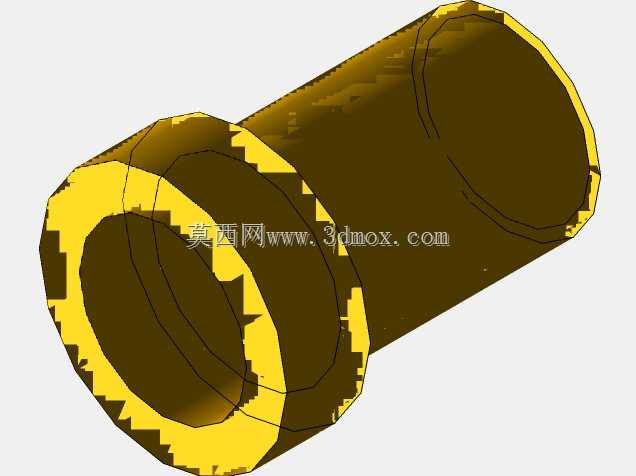

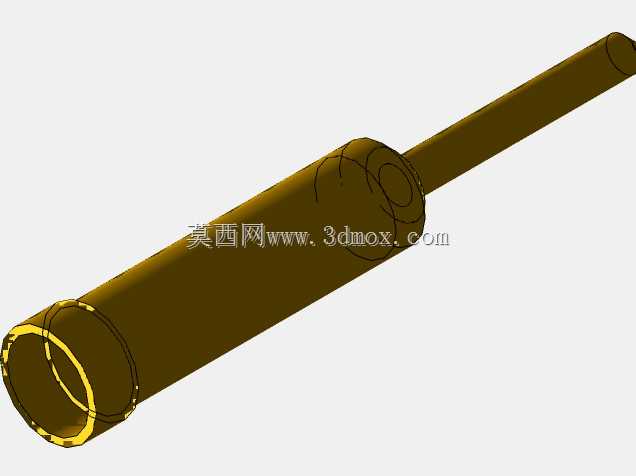

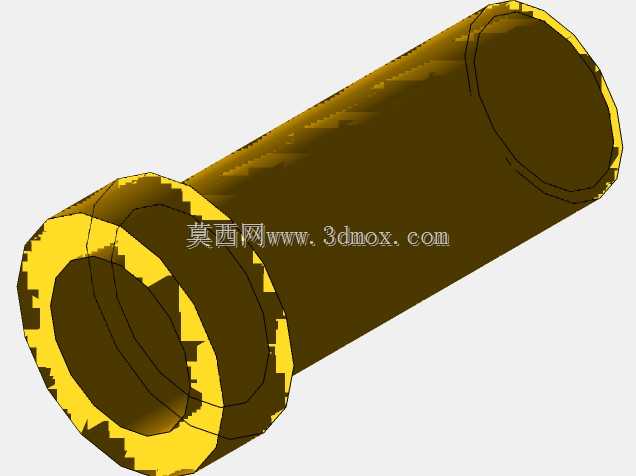

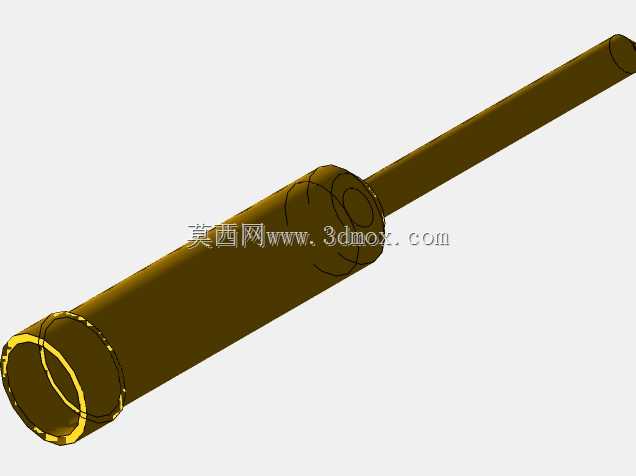

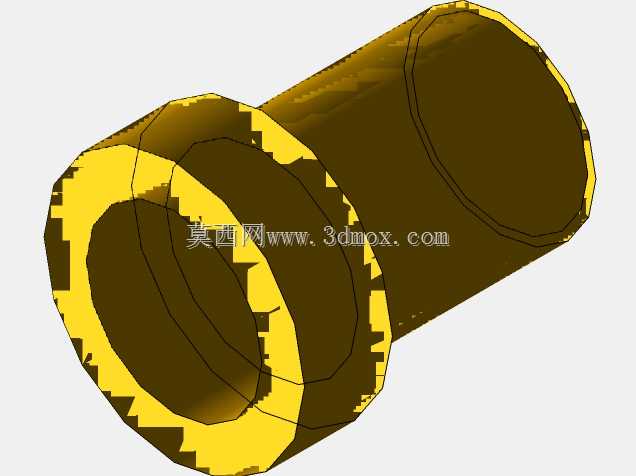

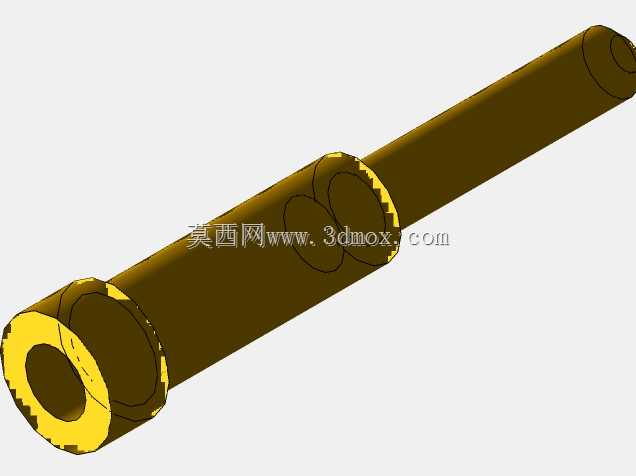

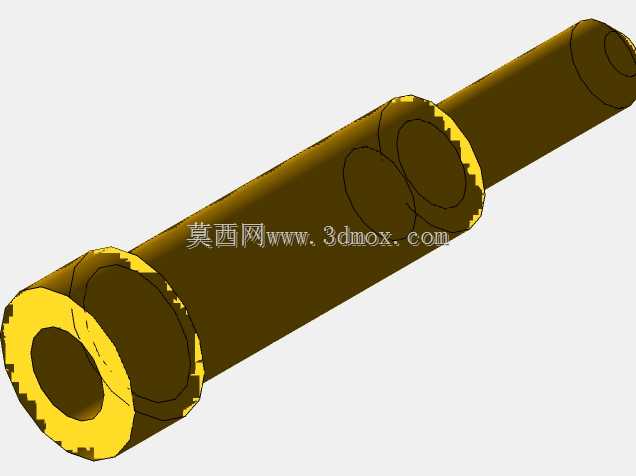

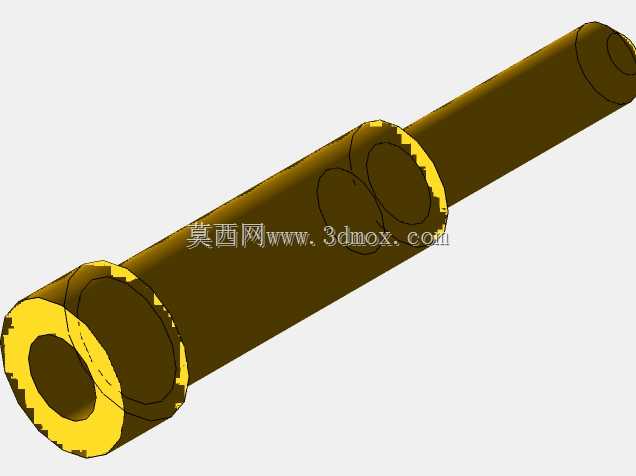

　　本次设计的多规格销座，覆盖了磨机常用的0305、0300、8300、0399等多个安装尺寸系列，可适配不同直径、不同衬板结构的筒体段安装需求，整套模型共包含8种不同尺寸的销座结构，从长杆型大行程定位销座到短款紧凑型销座，分别对应筒体不同位置的安装空间与受力要求：靠近磨机进料端的位置，物料粒度大、研磨体抛落冲击力强，采用长杆型销座，更长的杆身嵌入筒体安装孔内，增大接触受力面积，分散冲击载荷带来的局部应力；靠近出料端的位置，物料粒度细、衬板磨损量相对均匀，采用短款紧凑型销座，减少安装空间占用，同时降低零件自身重量，方便后期检修更换。

　　从结构设计逻辑来看，所有销座均采用上部带法兰凸缘的结构形式，法兰凸缘的外径大于筒体安装孔直径，安装时凸缘端面贴合衬板背面的定位沉台，既可以限制销座的轴向窜动，避免销座在筒体转动过程中向筒体外侧滑移脱落，又能在衬板受冲击时将载荷均匀传递到筒体安装孔周边的钢板上，避免局部应力集中造成筒体孔变形。销座的中心为贯通式空心结构，一方面可以减少零件自身重量，降低材料消耗，另一方面空心内腔可作为安装锁紧销的通道，锁紧销穿过销座中心孔后，可在筒体外侧通过垫片与锁紧件进行固定，实现销座与衬板、筒体的双重锁紧，避免运转过程中出现松脱。

　　在外形尺寸与安装边界的设计上，不同规格销座的法兰凸缘厚度、杆身长度、外径尺寸均严格匹配对应型号磨机的衬板安装孔位参数：长杆型销座的杆身长度根据衬板厚度加筒体钢板厚度进行匹配，保证杆身穿过筒体后预留足够的锁紧件安装空间，杆身与安装孔的配合公差选用H8/f7间隙配合，既保证安装时可以顺利穿入孔位，不会因为加工误差导致装配卡滞，又能控制配合间隙在合理范围，避免运转过程中销座在孔内出现过大的晃动量，加剧孔位磨损。短款销座的法兰凸缘做了加厚处理，因为短款销座的杆身嵌入长度较短，加厚的法兰可以提升自身的结构强度，承受更大的径向剪切力，避免在冲击载荷下法兰与杆身的连接位置出现断裂。

　　从实际应用的角度出发，这类销座的磨损主要出现在杆身与安装孔的配合面、法兰与衬板的贴合面，设计时在这两个位置均做了圆角过渡处理，避免应力集中导致的早期断裂，同时杆身表面的粗糙度要求控制在Ra3.2以内，减少装配时的摩擦阻力，也能降低运转过程中配合面的磨损速率。不同规格的销座在结构上保持了安装逻辑的统一性，检修人员在更换不同位置的销座时，不需要重新适配安装工具，可直接采用通用的敲击安装、锁紧件紧固工艺，降低现场检修的操作难度。

　　在三维建模过程中，所有规格的销座均采用参数化建模方式，关键尺寸如法兰外径、杆身直径、杆长、中心孔直径均设置为可调整参数，后续如果需要适配其他型号的磨机，只需要修改对应参数即可快速生成新的销座模型，不需要重新绘制草图与特征，大幅提升同系列零件的设计效率。建模时对所有锐边均做了0.5mm的倒角处理，既符合实际零件的加工工艺要求，避免热处理过程中锐边出现应力开裂，也能避免安装时锐边划伤检修人员。整套模型的结构完全还原了实际工业应用中的销座形态，没有多余的装饰性特征，所有结构特征均服务于受力、安装、加工的实际需求，可直接用于衬板固定系统的装配仿真、干涉检查，也可作为销座加工出图的基础模型，帮助设计人员快速完成整套磨机衬板固定结构的设计工作，减少重复建模的工作量。
