SOT-223贴片式半导体封装三维结构

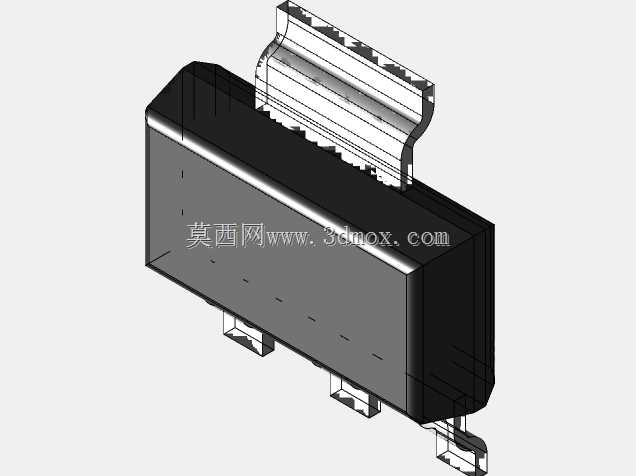

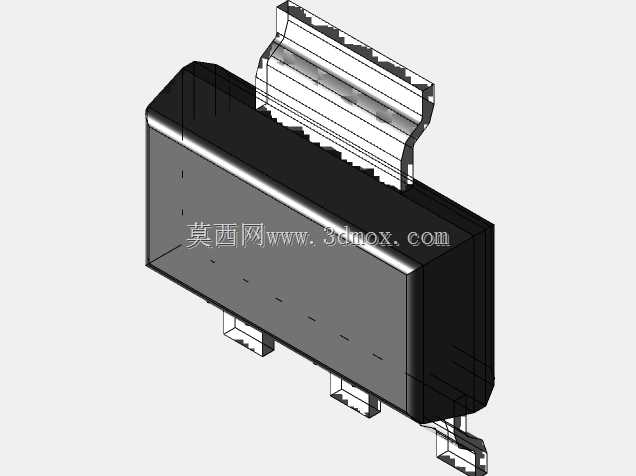

　　在消费电子、工业控制板卡、电源管理模块的PCB设计环节，SOT-223封装的元器件是中小功率半导体器件的常用承载形式，常见于线性稳压器、功率三极管、低压MOS管等器件的封装选型，这类封装兼顾了散热能力与板面占用空间，在板上空间受限同时需要一定功率耗散能力的场景中应用广泛。从结构设计来看，该封装本体采用矩形塑封主体，一侧延伸出大面积散热焊盘，另外三个引脚从本体侧边平行引出，引脚采用弯折成型的 gull-wing 结构，这种引脚形态在回流焊过程中能够更好释放焊接应力，减少虚焊、立碑等贴片不良问题，同时引脚的共面度公差控制在贴片工艺要求范围内，适配常规SMT产线的贴装精度要求。设计这类封装三维模型时，首先要明确安装边界：

　　塑封本体的长宽高尺寸需要匹配对应器件的公差范围，散热焊盘的位置与尺寸要和PCB封装的散热过孔区域对齐，三个信号引脚的间距、引脚宽度、引脚伸出长度以及引脚底部到PCB板面的 standoff 高度，都要严格贴合实际焊接后的装配状态，避免结构干涉。散热焊盘的设计是该封装的核心特性之一，相比更小尺寸的SOT-23封装，SOT-223的大面积外露散热焊盘可以直接焊接在PCB的铜皮区域，通过铜皮散热将器件工作产生的热量传导出去，在自然对流条件下可以承载1W左右的耗散功率，若PCB上对应区域设计散热过孔连接内层铜皮，散热能力还能进一步提升，这也是很多中小功率电源芯片优先选用该封装的原因。从实际装配场景来看，该封装的引脚成型角度经过优化，

　　在贴片时焊锡可以顺着引脚弯折面爬升，形成良好的焊点弯月面，既保证焊接强度，也方便AOI设备检测焊点质量。建模过程中需要注意引脚与塑封本体的结合位置，实际生产中引脚是框架预成型后嵌入塑封料的，结合处不存在缝隙，模型还原时要准确体现塑封料包裹引脚根部的结构，避免出现结构错位。另外，塑封本体的边角做了微小的倒角处理，这是注塑模具脱模的工艺要求，建模时还原该细节可以让模型更贴近真实器件的外观，不会出现棱角过于锐利的失真问题。在PCB布局的结构干涉检查环节，准确的SOT-223封装三维模型可以帮助结构工程师提前确认器件与周边壳体、散热片、相邻 tall 元件的空间距离，比如在设计超薄适配器、便携设备主板时，器件高度方向的余量很小，

　　准确的本体高度模型可以避免后期打样出现元件顶壳的问题。同时，引脚的位置精度也会影响SMT钢网的开孔设计，模型中引脚的宽度、长度尺寸准确，才能匹配钢网开孔的尺寸要求，保证焊膏印刷量合适，减少焊接缺陷。对于热仿真分析来说，准确的封装模型可以导入热仿真软件中，设置塑封料的导热系数、引脚铜材的导热参数，结合PCB的铜皮分布模拟器件实际工作时的温度分布，帮助工程师优化散热设计，避免器件工作时结温过高影响可靠性。这类表面贴装封装的模型还要考虑编带包装的适配性，封装本体的尺寸公差符合编带料仓的尺寸要求，才能适配自动贴片机的飞达送料，不过建模时重点还是落在板上装配的相关结构上，不需要还原编带结构，重点保证装配相关的所有尺寸边界准确，包括本体的最大外形轮廓、引脚的最大外伸尺寸、散热焊盘的凸台高度，这些尺寸都是结构检查时的关键参考项。实际选型时，不同厂商生产的SOT-223封装器件尺寸会有微小公差，建模时取行业通用的标称尺寸，同时预留合理的公差余量，让模型可以适配绝大多数同封装器件的结构检查需求，不需要针对单一厂商的器件单独调整，提升模型在通用设计场景下的适用性。
