Keystone系列SMT表面贴装跳线结构

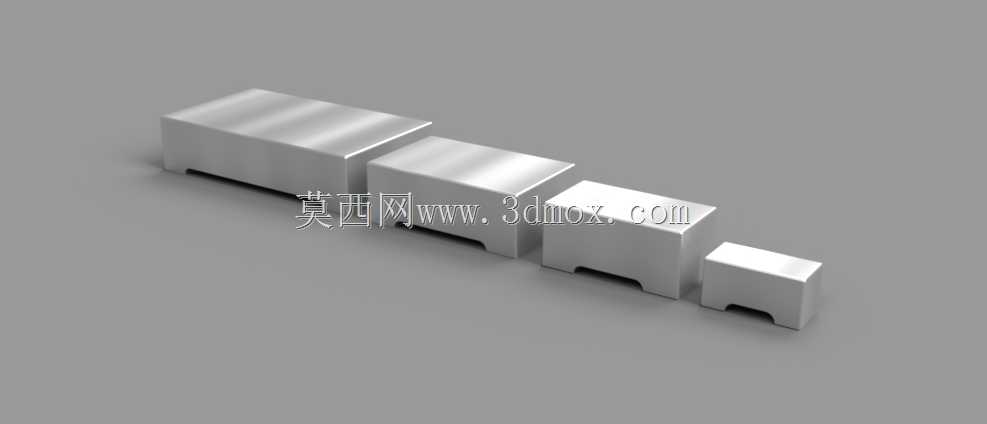

　　在高密度PCB组装的生产场景中，板上线路交叉、不同功能区块的电位桥接需求十分常见，传统的飞线连接不仅可靠性差，也无法适配回流焊的自动化生产流程，这类表面贴装跳线就是为解决这一工程痛点设计的标准化连接元件。该系列跳线覆盖了0402、0603、0805、1206四种主流的贴片封装尺寸，对应不同的载流能力与布线空间需求，在消费电子、工业控制板卡、通讯设备主板的SMT产线中都有大量应用，能够完全兼容标准的贴片机吸嘴取料、视觉定位、回流焊全流程工艺，不需要额外的人工补焊工序。

　　从功能特性来看，这类跳线本质是低阻值的金属连接桥，实现“真零”欧姆的线路导通效果，相比普通的零欧姆电阻，它的载流能力更强，寄生电感更低，在大电流回路、高频信号线路的跨接场景中优势明显，既可以用来跨越多条平行布线解决PCB层数受限的布线难题，也可以作为功能预留的配置点，在生产后期通过是否贴装该跳线来实现同一PCB板的不同功能版本配置，减少PCB的开模种类，降低整体物料管理成本。

　　设计过程中首先要匹配对应封装的焊盘尺寸边界，每款型号的本体长宽都严格遵循对应贴片封装的标准公差范围，本体底部预留的焊接凹槽能够让焊锡在回流过程中形成均匀的焊点，避免立碑、虚焊等SMT常见不良。金属本体采用镀锡处理，既保证了可焊性，也能在长期使用中抵御氧化，适配无铅焊料的焊接温度曲线。不同尺寸的型号对应不同的额定载流，选型时需要根据跨接线路的实际工作电流匹配对应规格，避免大电流下跳线过热影响板卡可靠性。

　　在实际布线应用中，这类跳线的安装高度和同封装的贴片电容、电阻保持一致，不会在板卡上形成突兀的高度差，方便后续的三防漆涂覆、外壳装配工序。本体的金属端面做了钝化处理，不会在贴装过程中产生碎屑污染PCB板面，边缘的倒角设计也能避免吸嘴取料时出现打滑偏移，提升贴装的良率。对于布线密度极高的板卡，使用这类跳线可以在单层板上实现原本需要双面板才能完成的线路布局，大幅降低PCB的制造成本，同时相比过孔跨接的方式，它不会破坏PCB的结构完整性，在高频电路中也不会引入过孔带来的信号反射问题。

　　建模过程中需要严格还原每一个封装尺寸的本体公差，包括底部焊端的位置、本体的高度、边角的倒角弧度，确保导出的模型可以直接用于PCB的3D布局检查，提前发现装配干涉问题。不同型号的本体长度、宽度、高度都有明确的尺寸边界，在PCB封装库中调用时可以直接匹配对应的焊盘设计，不需要额外调整尺寸。金属本体的表面质感做了哑光镀锡的还原，和实际物料的外观保持一致，方便在3D评审时识别元件类型。

　　这类跳线在实际生产中属于标准化的通用SMT物料，不需要定制开模，直接通过标准编带包装就可以上线贴装，在产品的可制造性设计阶段就提前预留这类跳线的位置，能够给后期的产品迭代、功能调试留出足够的调整空间，避免因为小的线路改动就重新修改PCB设计，缩短产品的研发验证周期。在电源回路的跨接中，大尺寸的1206封装跳线可以通过更高的持续电流，不需要使用多颗零欧姆电阻并联的方案，节省板上的布线空间；在信号线路的跨接中，小尺寸的0402封装跳线占用空间极小，可以在高密度的布线间隙中完成桥接，不会影响周边元件的布局。
