滨松InGaAs系列线阵传感组件三维结构

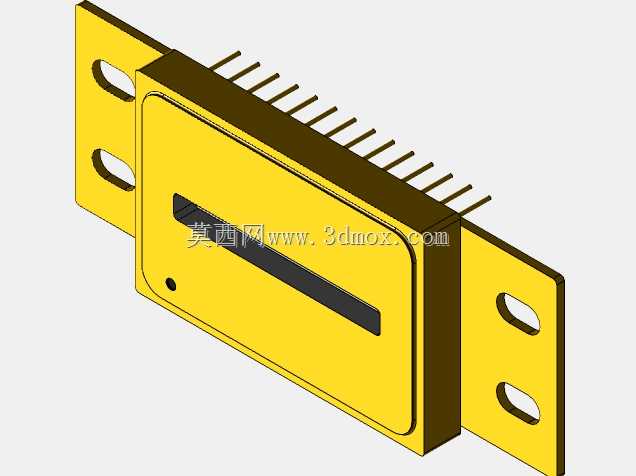

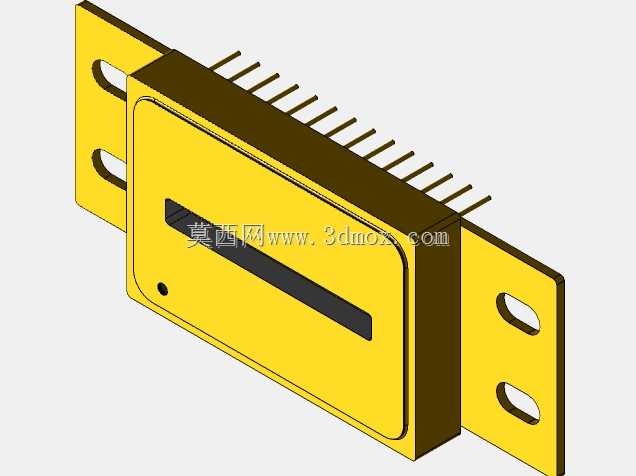

　　在近红外光谱检测、工业在线分选、半导体晶圆检测这类需要高精度线阵光信号采集的场景里，这类InGaAs线阵传感器是核心的光电转换部件，不同像素规格、制冷配置的型号，适配的检测场景差异很大。做这类器件的三维结构建模，首先要明确不同子型号的安装边界差异，从结构上看，该系列器件统一采用带双侧安装耳的金属密封封装，安装耳上预留的通孔位置、孔径尺寸在同系列不同型号间保持一致，方便用户在同一款安装基板上适配不同像素规格的器件，不用重新设计安装孔位，这也是工业级光电器件通用化设计的典型思路。

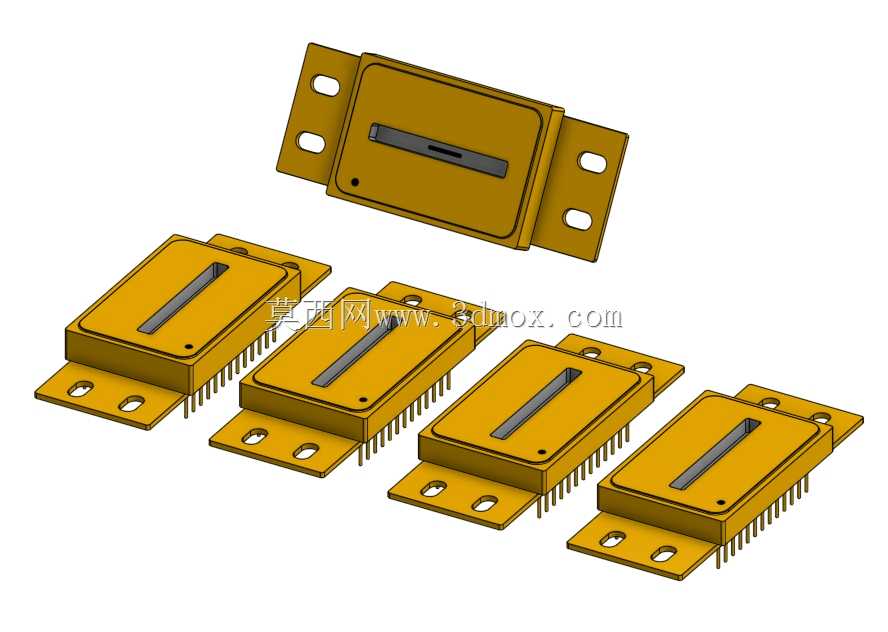

　　从功能特性来看，不同子型号的配置区分明确：256像素规格的器件，像G9211、G9213这类单级制冷型号，感光像元尺寸为50μm×250μm，单级TEC制冷可以满足常规室温环境下的近红外探测需求，适合普通的农产品分选、薄膜厚度检测这类对暗噪声要求不是极端严苛的场景；512像素的G9212、G9214型号，像元尺寸分别对应50μm×500μm、25μm×500μm，更长的像元高度可以提升单像元的光接收量，在弱光检测场景下能获得更高的信噪比，适合近红外光谱分析中低光通量的检测工况；而带两级TEC制冷的G920x系列256像素型号，能实现更低的器件工作温度，大幅降低暗电流噪声，适配需要长时间积分、弱光信号采集的高精度检测场景，比如硅片隐裂检测、近红外高光谱成像这类对探测灵敏度要求极高的设备。

　　建模过程中需要重点还原的结构细节，首先是封装壳体的密封结构，这类光电传感器为了保证内部制冷器件、感光芯片不受外界水汽、粉尘影响，采用金属气密封装，壳体的接缝位置、引脚引出位置的结构尺寸要准确，否则在做整机结构设计时，会出现密封配合间隙偏差，导致后期设备使用过程中出现器件结露、性能衰减的问题。其次是引脚的排布，该系列器件采用双侧直插引脚排布，引脚间距、引脚伸出长度的尺寸要严格对应器件实际参数，在做PCB Layout配合、结构避空设计时，引脚的位置偏差会直接导致器件无法正常插装，甚至出现引脚弯折、短路的问题。另外，感光窗口的位置是整个器件的核心基准面，窗口的长宽尺寸、窗口相对于安装耳基准面的位置公差，在建模时要严格控制，因为设备的光学系统是对准感光窗口做光路设计的，窗口位置的偏差会导致光路偏移，直接影响光信号的采集效率，甚至出现部分像元无法接收到光信号的问题。

　　从安装适配的角度来说，这类器件的安装耳设计在壳体两侧，安装时通过螺钉穿过安装耳的通孔固定在设备的安装基板上，建模时需要预留出螺钉安装的操作空间，同时要考虑TEC制冷器的散热路径，金属壳体的底面是制冷器的热端散热面，建模时要保证壳体底面的平面度参数符合实际器件要求，方便后期设计散热结构时，让散热面和器件壳体充分接触，提升制冷效率。不同型号的器件虽然内部像素配置、制冷级数有差异，但外部安装尺寸、引脚排布保持了高度的通用性，这种设计思路可以大幅降低用户的设备适配成本，同一套硬件结构只需要更换不同型号的传感器，就能适配不同精度、不同检测灵敏度的需求，不用重新做整机的结构改型，这也是工业级核心器件在设计时重点考虑的用户适配性问题。

　　在实际设备集成过程中，这类线阵传感器通常会配合准直透镜、分光元件组成完整的光学检测单元，三维模型的准确还原，可以帮助结构工程师提前完成光路的干涉检查、安装空间的校核，避免在实际加工组装时才发现结构干涉、安装空间不足的问题。比如在设计近红外在线分选设备时，传感器的安装位置需要和传送带保持固定的工作距离，模型里准确的安装基准面尺寸，可以帮助工程师快速确定传感器的安装高度、角度，提前计算好光路的工作距离，减少后期设备调试的工作量。另外，对于需要做制冷温控的场景，模型里准确的壳体外形尺寸，可以帮助工程师设计适配的散热结构，不管是采用自然散热还是风冷、水冷散热，都能提前预留好散热部件的安装空间，保证制冷器的热端热量可以及时导出，让传感器工作在稳定的温度区间，保证探测性能的一致性。
