音叉式液体液位检测传感装置结构

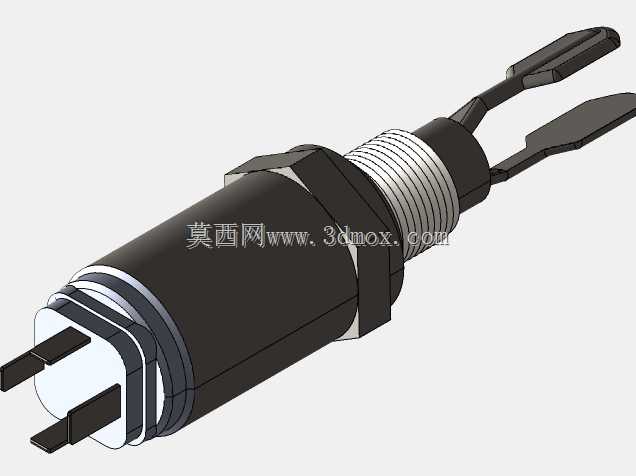

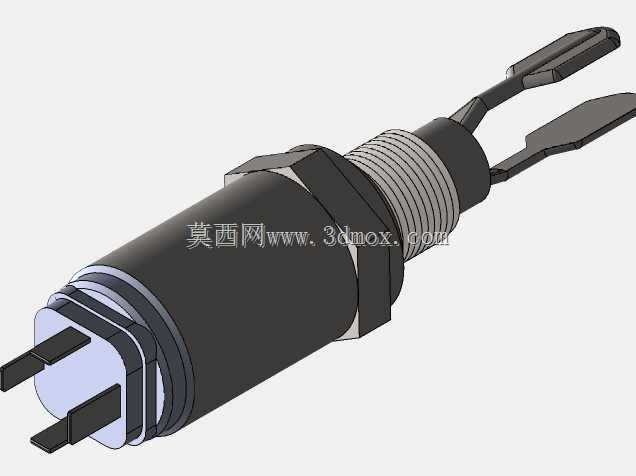

　　在化工、食品饮料、水处理这类连续生产的流程工业场景里，储液罐、反应釜、工艺管道内的液位点位检测是保障生产安全、避免溢罐或干烧的核心检测环节，音叉式液位开关因为没有活动机械部件、抗挂料干扰能力强、不受介质泡沫、粘度、密度波动的过多影响，一直是点位液位检测的主流选型方向。这款音叉液位传感结构的设计，首先围绕现场安装的通用性做了考量，主体采用螺纹安装结构，外螺纹段的长度适配常规储罐壁、管道侧壁的安装厚度，配套的六角锁紧结构可以让现场安装人员直接用标准扳手完成紧固，不需要额外定制安装工装，安装时的插入深度可以根据现场罐体的壁厚、需要检测的液位点位高度做适配调整，叉体部分完全伸入罐体内部时，不会和罐内的搅拌部件、进出料管路产生干涉。

　　从结构设计逻辑来看，这款传感装置的叉体采用对称双叉臂结构，叉臂的厚度、长度经过固有频率匹配设计，正常空管状态下，内部的压电驱动组件会带动叉体以固定谐振频率振动，当液体接触到叉臂时，叉体的振动阻尼会发生明显变化，谐振频率偏移、振幅衰减，内部的检测电路捕捉到这个变化量后就会输出开关量信号，触发后续的进料切断、泵组启停或者报警联锁动作。和浮球式液位开关相比，这种音叉结构不存在浮球卡滞、密封失效漏液的问题，哪怕是带有少量固体颗粒的液体、或者粘稠度不高的浆料，也能稳定触发检测，不会因为少量介质挂在叉体上就产生误信号。结构的密封设计上，螺纹段和主体外壳之间做了多层密封结构，接线端的电气接口采用标准插接式结构，现场接线时不需要拆开主体外壳，

　　直接把配套的航空插头插紧锁止就能完成电气连接，防护等级可以满足户外罐体、潮湿车间的使用要求，不会因为现场的喷淋、粉尘进入导致电路故障。叉体的末端做了圆滑过渡处理，没有尖锐的棱角，一方面可以减少介质挂附的概率，另一方面也能避免安装过程中叉臂磕碰变形，一旦叉臂出现磕碰变形，整个谐振频率就会偏移，导致检测精度下降甚至失效，所以在建模的时候，叉臂的形位公差要求做了严格的约束，两个叉臂的对称度、平面度都控制在很小的公差范围内，保证出厂时谐振频率的一致性。主体的外壳部分采用圆柱形结构，直径尺寸控制在常规工业传感器的通用尺寸范围内，现场如果需要替换同类型的旧传感器，不需要重新扩孔或者修改安装位，直接替换就能完成安装，降低现场改造的工作量。

　　从安装边界来看，安装时需要保证叉体的朝向不会让介质直接冲击叉臂正面，同时要避开罐内的进料流直接冲刷的位置，避免流动的液体冲击力导致误触发，安装位置距离罐底、罐壁的最小距离也在结构设计时做了适配，只要预留出叉体的伸展空间，就不会影响检测精度。在三维建模过程中，各个部件的配合间隙都做了还原，包括螺纹段的牙型、六角锁紧位的对边尺寸、接线插头的插针位置、叉臂的曲面过渡，都和实际工业产品的结构一致，不管是用来做设备的三维装配演示、还是做电气选型的布局参考，都能直接导入装配体使用，不需要额外做结构修正。这类传感器在实际使用中，通常会在储罐的高液位、低液位点位各安装一台，高液位的传感器触发时就停止进料，低液位触发时就停止出料或者启动补料，完全不需要人工现场巡检液位，能大幅提升流程生产的自动化程度，减少人工操作的失误率。和电容式液位开关相比，音叉结构不需要现场校准介质的介电常数，不管是水、油、还是酸碱类的化工液体，只要液体能够浸没叉体，就能稳定触发检测，对现场调试人员的技术要求更低，安装完成后基本不需要后期维护，只要定期清理叉体上的厚重结垢就能长期稳定运行。
