多规格DFN与TSON贴片封装三维结构

　　在消费电子、工业控制、汽车电子的PCB板级设计环节，表面贴装封装的三维结构准确性直接决定了SMT产线的钢网开孔精度、贴片坐标校准效率，以及后期产品的焊接良率。很多刚接触板级结构设计的工程师，容易忽略不同尺寸DFN、TSON封装的引脚共面度公差、散热焊盘边界、本体与周边元件的安全间距要求，直到打样回流焊后出现虚焊、桥接、元件干涉等问题，才倒推封装库的尺寸偏差，浪费打样成本与项目周期。

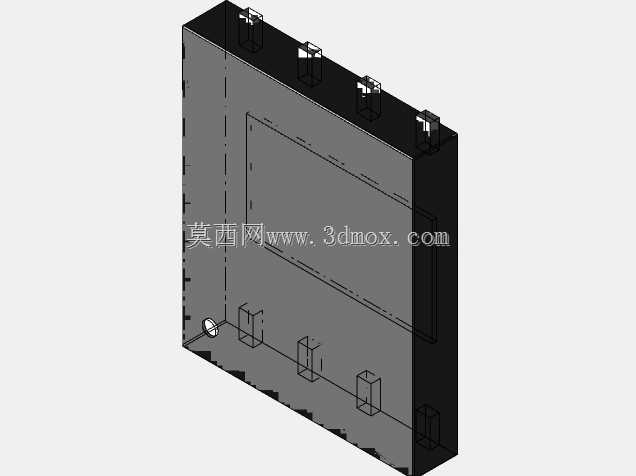

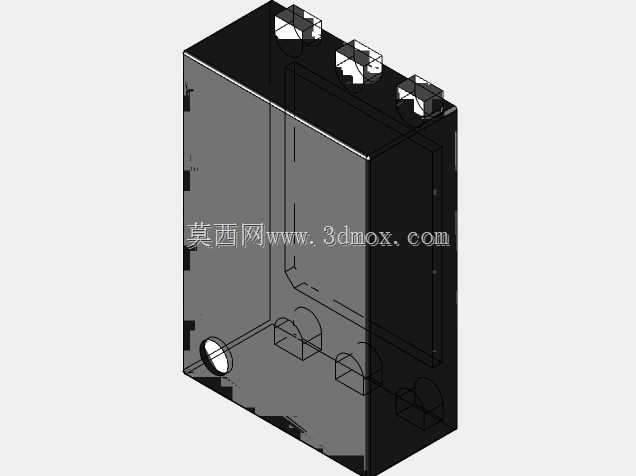

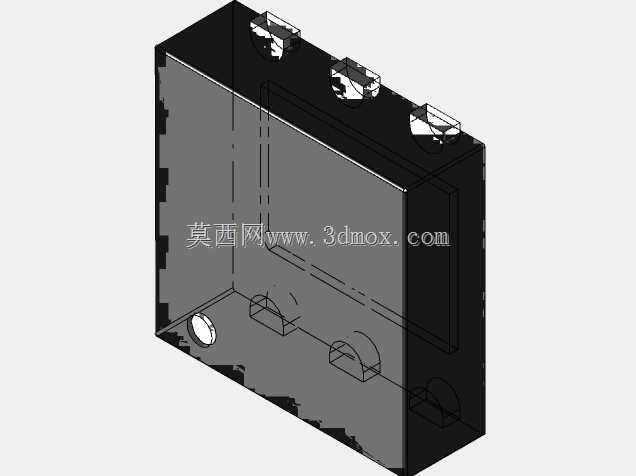

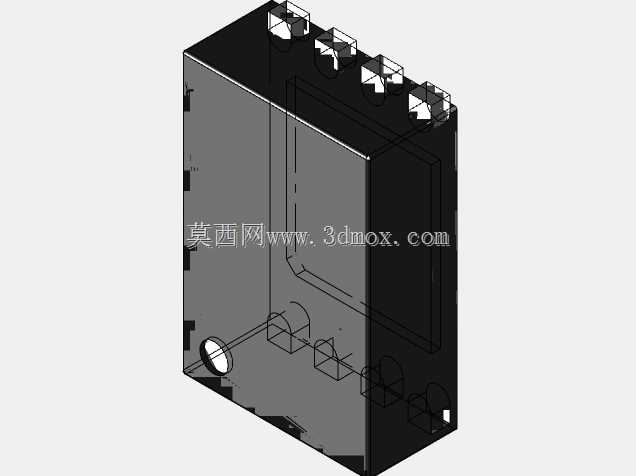

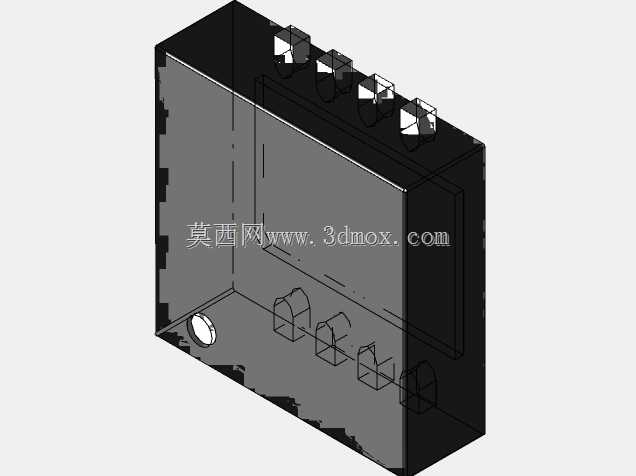

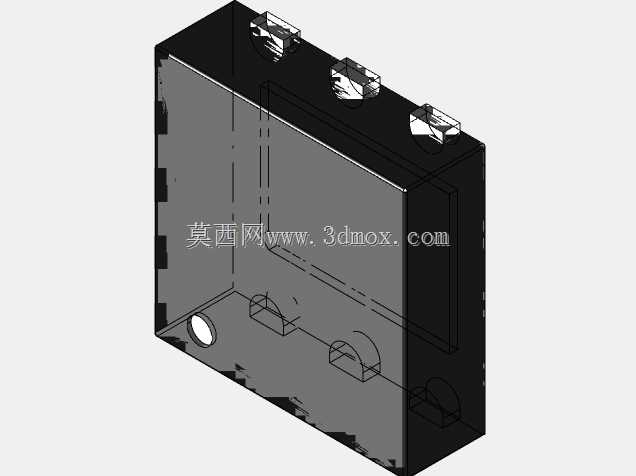

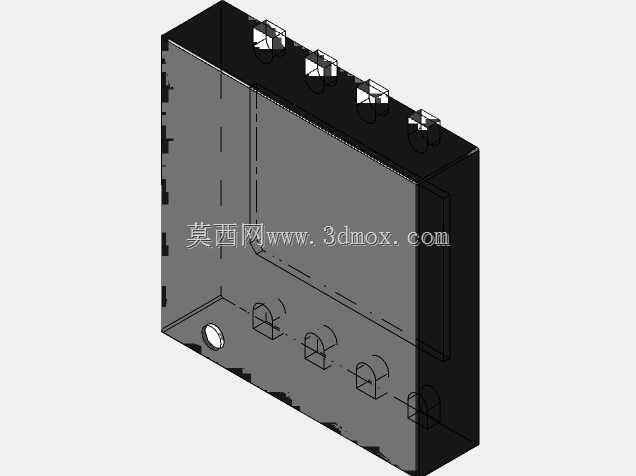

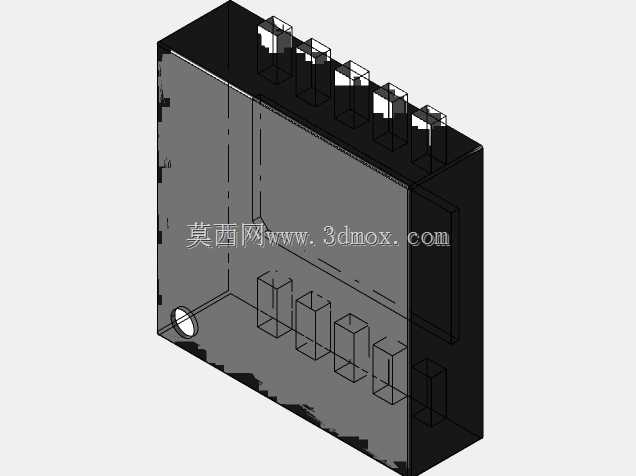

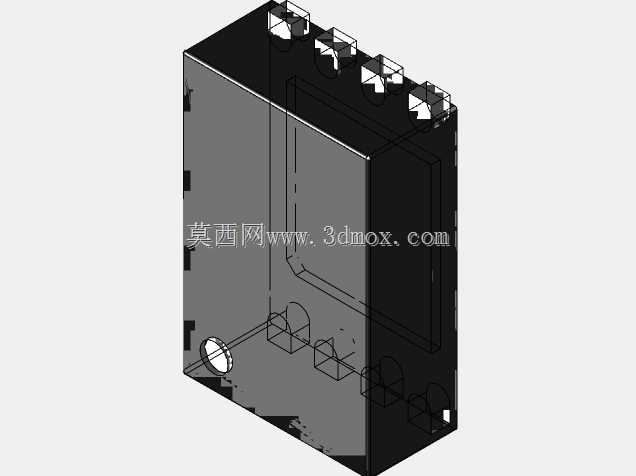

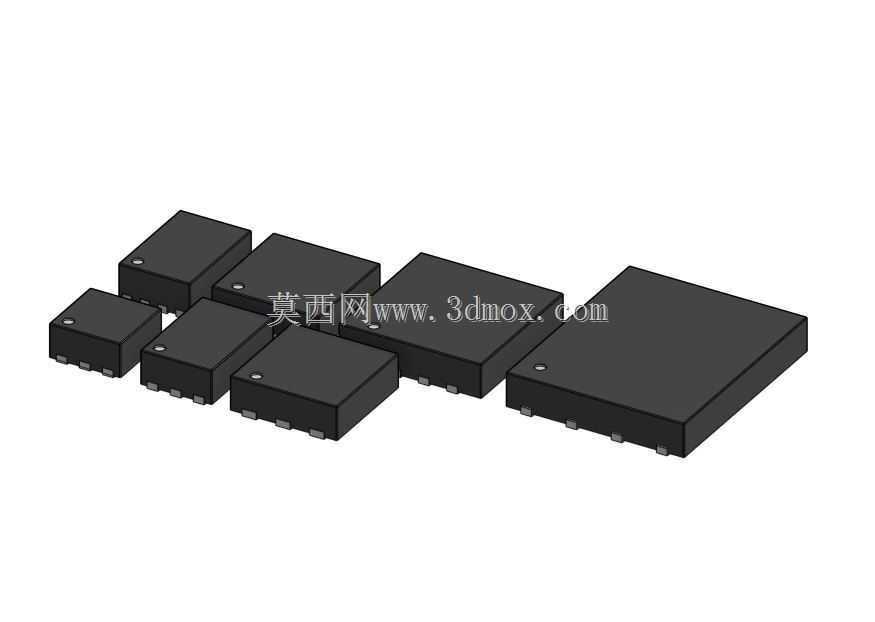

　　这套封装结构覆盖了常用的DFN-6 2x2、DFN-6 2x3、DFN-6 3x3、DFN-8 2x3、DFN-8 3x3、DFN-8 4x4、DFN-8 6x5以及TSON-10-2 3.3x3.3全系列常用规格，建模时完全参照表面贴装元件的实际生产公差做了边界预留：本体侧面的脱模斜度、引脚末端的爬锡空间、散热焊盘与信号引脚的间距、本体顶面的定位标记点位置，都按照SMT产线的实际识别要求做了还原。做PCB布局时，直接调用对应规格的模型，就能直观检查元件与周边走线、接插件、结构件的干涉情况，不用再对着二维datasheet的尺寸表反复核算坐标。

　　从设计思路上，这类贴片封装的建模核心不是还原元件的内部晶圆结构，而是精准还原所有会影响组装、散热、布局的外部边界：比如不同厚度规格的DFN封装，本体高度的公差带控制在±0.1mm内，引脚的伸出长度严格按照回流焊的最小爬锡要求设置，避免建模时引脚过长导致贴片时顶起元件，或是过短导致焊锡无法形成有效浸润角。针对带散热焊盘的大尺寸DFN封装，模型里单独区分了散热焊盘的区域，结构工程师做热仿真时可以直接提取该面的接触参数，不用再二次拆分模型面。

　　实际选型应用中，小尺寸2x2、2x3规格的DFN封装多用于空间受限的便携设备，比如TWS耳机、智能穿戴设备的电源管理、信号切换芯片，这类场景下模型的安装边界精度要求最高，往往0.2mm的尺寸偏差就会导致元件与屏蔽盖干涉；3x3、4x4规格的DFN多用于工业控制板卡的驱动、接口芯片，这类场景除了安装尺寸，还要考虑焊盘的散热面积匹配，模型里预留的焊盘外延尺寸刚好匹配常规钢网的开孔比例；6x5的大尺寸DFN以及TSON封装多用于功率器件，比如MOS管、电源驱动芯片，这类元件的引脚共面度要求更严，建模时引脚的底面共面度公差控制在0.05mm以内，和实际元件的出厂公差保持一致，做贴片程序编写时可以直接提取引脚坐标，减少产线的调试时间。

　　很多工程师在自建封装库时，容易把TSON和DFN的引脚侧面轮廓做混淆，导致贴片时吸嘴识别错误，这套模型里明确区分了两种封装的引脚成型角度、本体边缘的倒角差异，以及定位标记的位置区别：DFN封装的引脚是从本体侧面平直引出，末端没有向内的弯折，而TSON封装的引脚末端有轻微的向内收窄结构，吸嘴拾取的中心位置也做了对应偏移，完全匹配贴片机的视觉识别逻辑。另外，所有规格的模型都做了安装面的基准对齐，导入PCB设计软件时，默认原点就在元件的几何中心，和SMT产线的贴片坐标原点保持一致，不用再手动调整模型的基准位置。

　　在做整机结构的堆叠设计时，这类封装模型的精度直接影响结构件的避让设计：比如做主板屏蔽盖的开槽时，调用准确的封装模型，可以直接测量元件本体顶面到屏蔽盖的安全距离，避免距离过近导致屏蔽盖压到元件造成短路，或是距离过大浪费整机的堆叠空间。针对车规级电子的设计场景，模型还考虑了元件长期使用后的高度形变余量，本体高度的最大值按照车规元件的最大公差设置，确保在高低温循环后，元件不会顶到上方的结构件。
