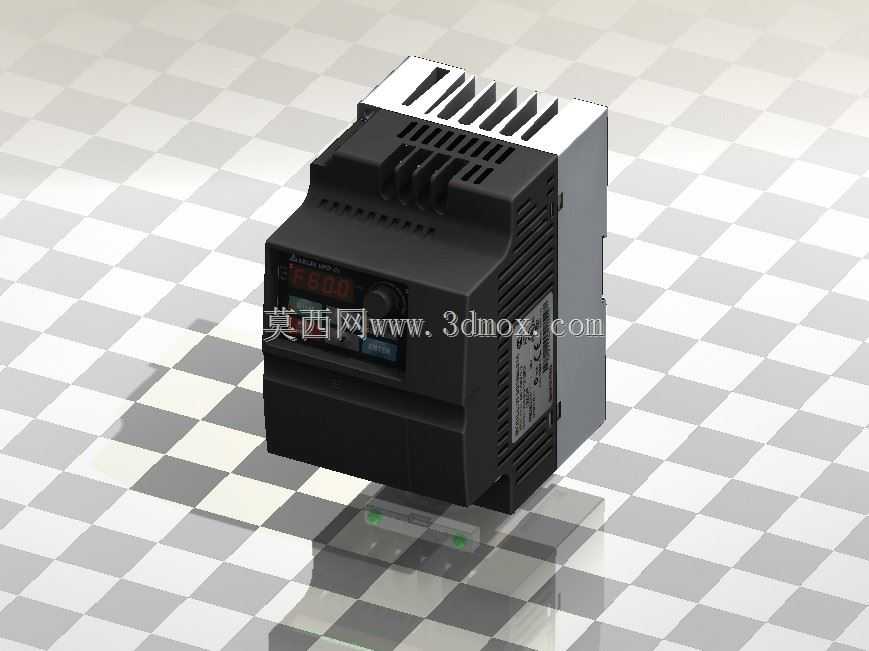

台达VFD-EL系列变频器B1安装框架结构

　　在工业传动控制场景里，小型低压变频器的安装适配一直是电控柜布局、小型设备集成环节里容易被忽略却直接影响运维效率的部分，这次拆解还原的台达VFD-EL系列对应B1规格安装框架，就是针对紧凑型小功率传动单元做的配套承载结构。日常在小型输送线、风机水泵调速、小型机床进给驱动、食品包装单机设备这类场景里，这类小功率变频器往往不需要额外加装大型柜体，直接壁挂或者卡在设备电控仓的安装板上，这时候框架的结构强度、安装孔位匹配度、散热预留空间就直接决定了设备长期运行的稳定性。

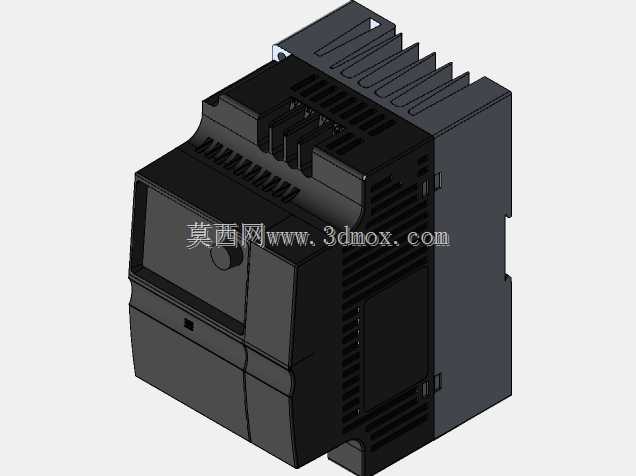

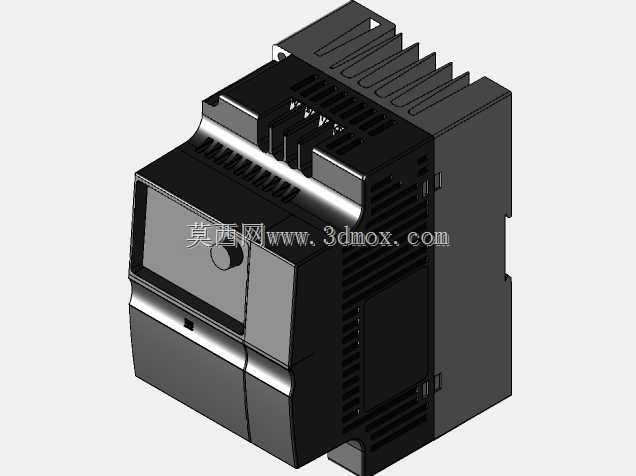

　　从实际功能来看，这个框架首先要承担变频器本体的承载作用，VFD-EL系列本身是塑壳加散热铝座的结构，本体后侧的散热齿需要裸露在流通空气中，框架的设计就刚好把塑壳主体卡合固定，同时给后侧散热结构留出足够的通风间隙，不会因为贴板安装导致散热风道被堵。很多现场安装的新手容易把变频器直接贴在安装板上，最后导致散热齿周围空气不流通，夏天满载运行时频繁触发过热保护，这个框架的凸起限位结构刚好把本体和安装面撑出15mm左右的间隙，刚好满足自然对流的散热要求，不用额外加装导流风道就能满足0.75到2.2kW功率段的散热需求。

　　设计思路上，这个框架没有做多余的冗余结构，整体采用弯折钢板加局部加强筋的形式，对应变频器本体的卡扣位置做了精准的卡槽冲裁，安装时不需要额外打螺丝固定本体，只要把变频器顺着卡槽滑入就能自动卡紧，后期维护拆卸的时候只要按下侧边的卡扣就能直接抽出本体，不用拆整个框架的固定螺丝，对于现场更换备件、排查接线的场景来说，能节省至少三分之二的拆装时间。框架的安装孔位做了长圆孔设计，对应行业通用的小功率变频器安装孔距，就算现场安装板的开孔有1-2mm的偏差，也能顺利对位安装，不用重新扩孔，适配性很强。

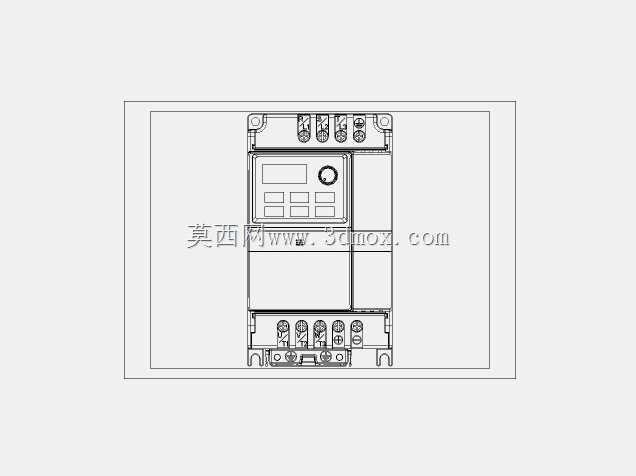

　　外形尺寸和安装边界方面，这个框架整体宽度和变频器本体宽度保持一致，没有额外突出的结构，不会占用电控柜里多余的横向空间，对于多台变频器并排安装的场景，只要留够20mm的侧向间隙就能满足布线和散热要求，框架上下端做了走线缺口，对应变频器主回路、控制回路的接线端子位置，接线时不用弯折大线径电缆，能顺着缺口直接引入端子排，减少电缆的应力损伤。框架顶部对应变频器的散热出风口位置做了格栅避让，不会挡住热风排出的通道，底部的进线缺口刚好对应电缆格兰头的安装位置，做柜内布线的时候能实现电缆的垂直进出，走线更规整。

　　从结构细节来看，框架所有的弯折边缘都做了卷边处理，不会有锋利的毛边割破电缆绝缘层或者划伤安装人员的手，对应变频器操作面板的位置做了完全的镂空，安装后不影响面板按键操作和参数读取，也不会挡住面板上的状态指示灯，日常巡检的时候站在柜前就能直接看到运行状态、故障代码，不用拆任何外盖。框架表面采用喷塑处理，和工业电控设备的常规安装环境适配，在普通车间的温湿度环境下不会出现锈蚀掉漆的问题，长期使用也不会因为表面氧化导致和变频器本体之间出现接触不良的问题。

　　很多做小型设备集成的工程师在选装变频器配件的时候，往往只关注变频器本身的参数，忽略安装框架的匹配度，最后要么出现安装不稳、运行时因为设备振动导致变频器移位，要么出现散热不畅、接线不便的问题，这个还原的框架结构完全匹配对应型号变频器的安装尺寸，不管是做设备改造、备件替换还是新设备的电控布局设计，都能直接参考对应的安装边界来预留空间，不用反复测量本体尺寸来做安装板的开孔设计，能减少很多前期设计的重复工作量。在做三维布局的时候，这个框架模型能直接导入装配体，和断路器、接触器、接线端子这些电控元件一起做干涉检查，提前排查布线、安装的干涉问题，避免后期装配的时候出现空间不足、装不上的情况。
