蓝色脉冲按钮工业控制操作元件

　　做设备电控布局的时候，这类带蓝色标识的脉冲按钮是操作面板上的高频选用件，多数用在机床操作站、自动化生产线工位旁的就地控制盒、小型设备的主控面板上，承担单次触发的信号输入功能，和常规自锁按钮不同，它只在按压行程到位的瞬间输出通断信号，松手后内部复位结构会自动带回触点到初始状态，不会保持接通状态，刚好适配设备的点动调整、单次程序触发、复位确认这类需要瞬时信号的工况。

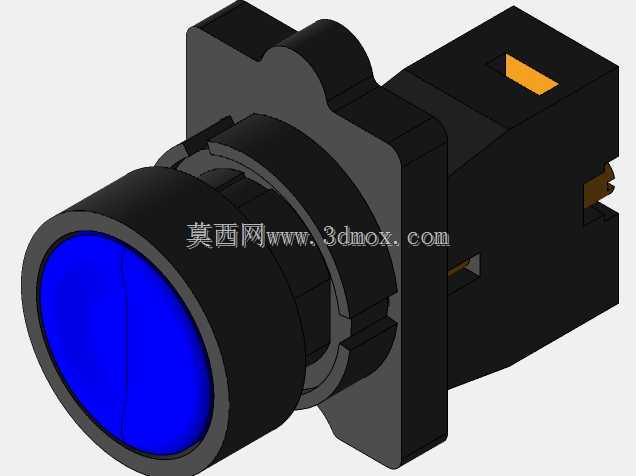

　　从结构建模的细节来看，这个按钮的主体采用前后分段式的卡装结构，前端是带蓝色透光罩的按压头，透光罩做了内凹的弧面处理，一方面是按压的时候手指贴合度更好，不会打滑，另一方面弧面的导光效果比平面更均匀，后端的基座是标准的卡入式安装结构，适配行业通用的面板开孔尺寸，安装的时候不需要额外的固定螺丝，直接从面板正面把基座卡入开好的安装孔，靠基座两侧的弹性卡扣卡在面板背面，再把前端的按压头部分和基座对位卡紧就完成安装，拆装维护的时候不用拆面板背面的走线，直接从正面就能拔出按钮头更换，比螺纹紧固的结构节省不少现场维护的时间。

　　建模的时候特意把安装边界的尺寸做了精准还原，基座的卡装卡位厚度适配1.5mm到3mm厚度的冷轧钢面板、PVC工程塑料面板，不管是常见的设备钣金操作箱，还是绝缘材质的现场控制盒都能适配，按压头突出面板的高度控制在12mm以内，不会因为突出过多被现场的工件、工具意外磕碰触发误动作，基座在面板背面的预留深度是28mm，给后面的接线端子、走线留出了足够的空间，不会出现面板盖不上、线被压破皮的问题。内部的触点模块和基座做了一体化的建模还原，触点的接线端是标准的快插式接线结构，适配0.5到1.5平方的多股电控线，现场接线的时候不用焊锡，直接把压好冷压端子的线插入接线口就能卡紧，后期拆线的时候按一下端子上的解锁卡扣就能拔线，比螺丝压线的结构接线效率高不少。

　　蓝色的按钮头在工业现场的标识体系里，一般对应复位、确认、点动正向运行这类功能，和红色的急停、停止按钮，绿色的启动按钮形成明确的颜色区分，操作人员老远就能通过颜色识别按钮功能，降低误操作的概率。透光罩的材质建模的时候考虑了实际使用的耐磨需求，表面做了细微的磨砂质感处理，不会因为长期按摩擦出亮痕影响透光效果，按钮的按压行程做了4mm的合理设置，按下去的反馈感清晰，到位的时候有轻微的阻尼触感，操作人员不用看按钮就能通过手感确认是否触发成功，避免因为行程虚位导致的信号漏发。

　　在做整机电控布局建模的时候，这类按钮的排布间距一般留足20mm以上的中心距，既不会因为间距太小按的时候误碰相邻按钮，也不会因为间距太大浪费面板空间，这个按钮的基座外形是方形切角的结构，相邻安装的时候不会出现卡位干涉，比圆形基座的按钮排布更紧凑。另外建模的时候还原了按钮的防护结构，前端按压头和基座的配合处做了一圈密封凸台，能达到IP40的防护等级，日常使用的时候可以阻挡现场的灰尘、金属碎屑进入按钮内部，避免触点接触不良，适合普通的工业车间环境使用，如果是有油污、溅水的工况，还可以在按钮头外面加装配套的防水罩，这个模型的前端尺寸也预留了防水罩的安装卡位，不用修改结构就能直接适配。

　　很多刚做结构设计的新人容易忽略按钮背面的走线空间，这个模型把基座背面的接线端子突出长度也做了精准还原，在做面板布局的干涉检查的时候，可以直接把模型调入装配体，检查和面板后面的线槽、PLC模块、接线端子排的距离，不会出现实际装配的时候按钮顶到后面元件的问题。按钮的复位弹簧结构在模型里做了简化的结构示意，实际使用的时候弹簧的弹力经过调校，按压力度在5N左右，既不会太轻轻一碰就触发，也不会太硬按久了手指酸痛，适合操作人员高频次的点动操作场景，比如设备调试阶段的寸动调整，一天按上百次也不会有明显的不适感。
