适配航模动力系统的简易外转子无刷电机结构

　　做航模动力配套结构设计快八年，经手的无刷电机结构少说也有几十版，这次做的这款简易无刷电机，核心是瞄准小比例固定翼航模、1/18比例攀爬车这类对动力单元重量、安装兼容性要求高的场景，没有做冗余的复杂密封结构，把编辑迭代的便利性放在了设计优先级的最前面。先从实际落地的使用场景说，这类小尺寸外转子无刷电机，日常除了航模动力配套，还能用到桌面小型传送带模组、学生竞赛类智能小车的动力输出端，甚至小功率桌面风扇的动力单元也能直接适配，核心优势就是转动惯量集中在外转子壳体上，低速扭矩输出比同尺寸内转子结构更直接，不需要额外加太大减速比的齿轮组就能直接带负载，能省掉不少传动链路的安装空间。

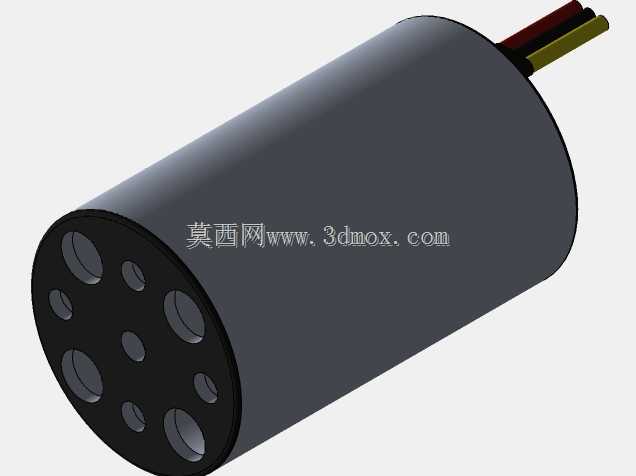

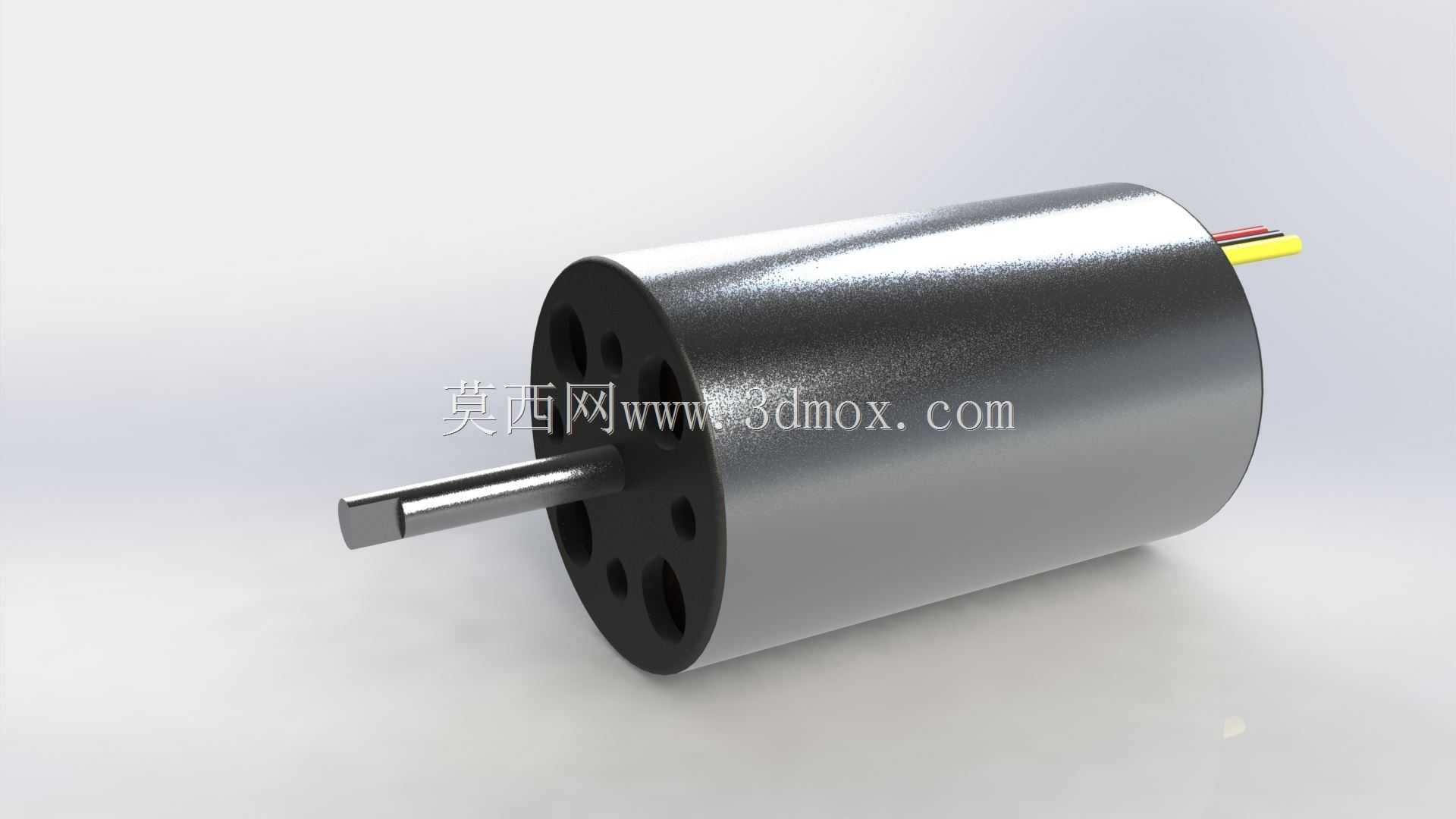

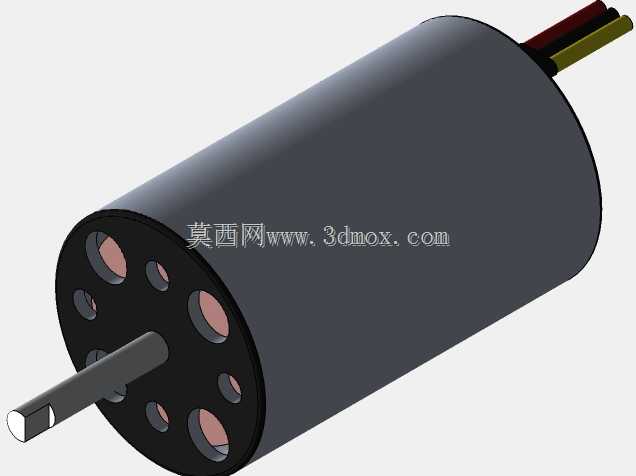

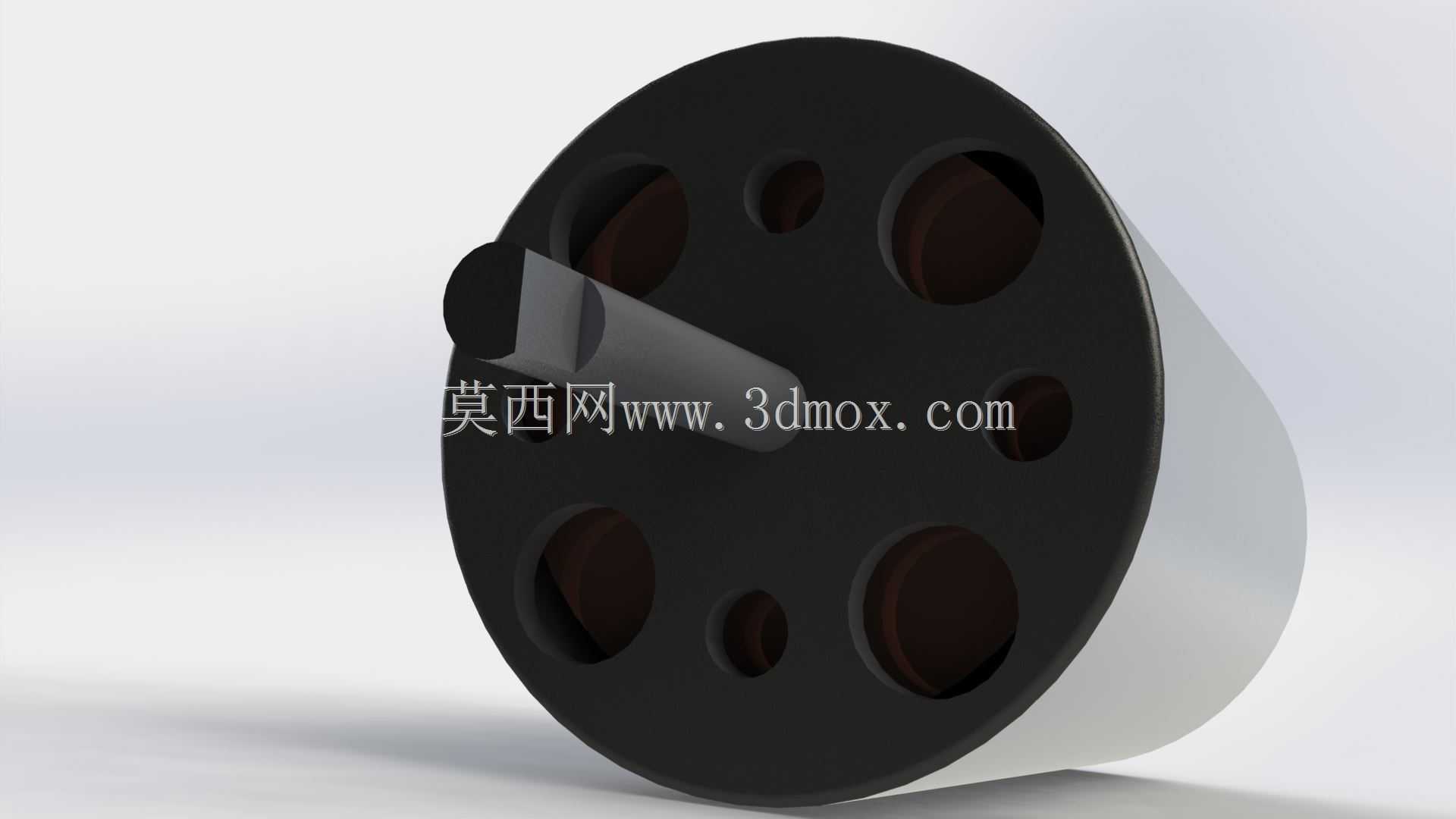

　　设计思路上没有走市售成品电机的一体化封装路线，特意把定子绕组固定座、转子磁钢套、输出轴的配合公差都留了可调整的余量，不管是后续换不同KV值的绕组线径，还是调整磁钢片的排布数量，都不需要重新做整体结构的重构，单独替换对应零件就能完成参数迭代，这点对于做动力匹配调试的工程师来说省很多事，不用每次改参数就重新画整套模型。外形尺寸上做了边界约束，主体圆柱壳体的外径控制在22mm区间，本体长度不含输出轴是30mm，输出轴采用直径2mm的标准圆轴，轴伸长度留了8mm，刚好能匹配市面上通用的2mm孔径联轴器、桨夹，不需要额外做轴套转接；安装端的端盖上开了四个均布的M2螺纹孔，孔位中心圆直径16mm，不管是用在航模的电机座上，还是固定到小型设备的安装立板上，都能直接对齐标准孔位，不用重新打孔适配。

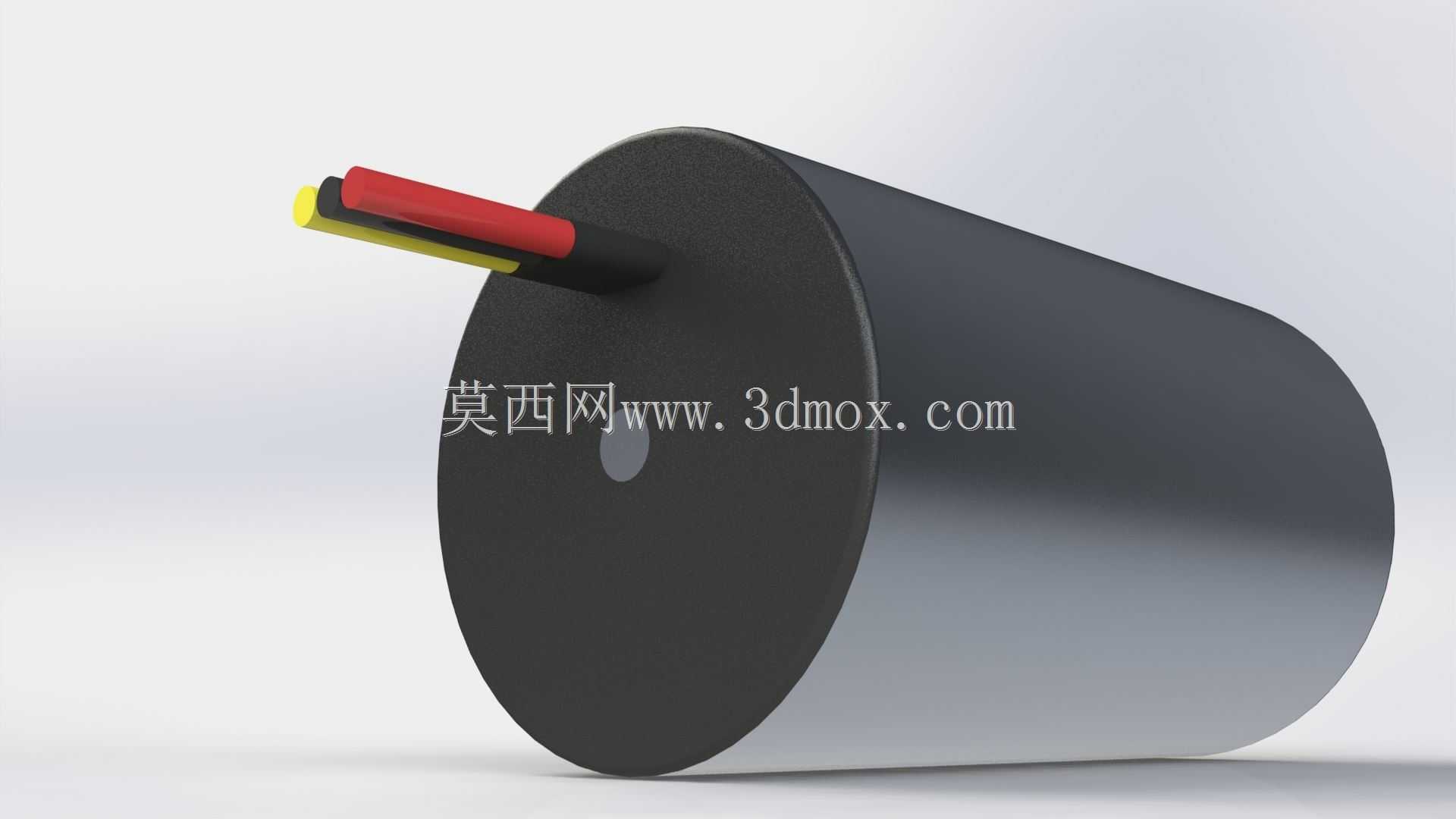

　　实际功能特性上，出线端采用三根并排的硅胶线引出结构，线长预留了15mm的剥线余量，接线时不需要额外拆壳体就能直接焊电调，端盖和转子壳体之间留了0.2mm的均匀气隙，既不会因为公差太小出现转动擦碰，也不会因为气隙太大影响磁路转换效率；转子壳体做了哑光金属质感的表面处理，没有多余的散热鳍片，因为这类小功率电机持续工作电流不超过15A，自身壳体的散热面积完全能满足温升控制要求，加鳍片反而会增加不必要的风阻，用在航模上还会影响飞行效率。

　　安装边界这块特意做了干涉校验，输出轴的同轴度公差控制在0.02mm以内，转子转动时的径向跳动量不超过0.03mm，安装后不需要额外做动平衡调试就能直接使用；端盖的固定方式采用嵌入式卡接加少量胶水辅助固定，不需要复杂的螺丝锁紧，拆解的时候只要用薄撬片沿接缝就能分开，方便调整内部绕组参数。要注意的是这个结构没有做防水设计，不能直接用在有水淋或者高湿度的户外场景，如果要用到这类场景，只需要在端盖接缝处加一层0.1mm的橡胶密封圈，出线口打密封胶就能实现基础防水，不需要改动主体结构。另外输出轴的固定采用卡簧加定位台阶的方式，能承受最大5N的轴向拉力，不管是航模螺旋桨的拉力，还是小车传动的轴向窜动，都不会出现轴脱出的问题。

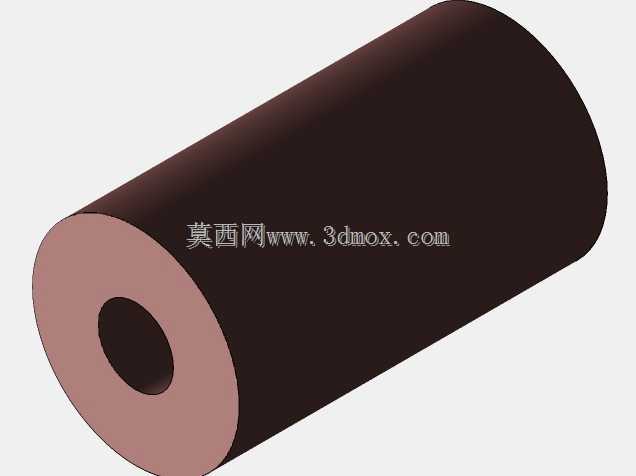

　　从结构设计的合理性来说，这款电机把非必要的结构件都做了精简，整个模型算上输出轴、磁钢套、定子座、端盖一共才四个独立零件，零件数量少意味着加工和装配的成本更低，做手板验证的时候，用普通的数控车床就能加工所有金属零件，3D打印也能做树脂材质的验证件，打样周期能压缩到两天以内，对于需要快速验证动力方案的项目来说，能省掉不少等待零件的时间。磁钢的安装槽直接开在转子壳体内壁，槽深0.8mm，刚好能嵌入1mm厚度的钕铁硼磁钢片，粘胶后不会因为高速转动出现磁钢甩出的问题，最高支持的空载转速能到30000转，完全能满足小航模和小型智能设备的动力需求。
