封闭式异步驱动电动机结构设计

　　这款电动机的三维结构还原，完全参照工业现场常用的封闭式异步驱动电机实物测绘建模完成，所有结构细节都对应实际量产电机的装配逻辑，没有做艺术化简化处理，能直接用于设备布局校核、装配干涉检查以及教学演示场景。在各类工业生产场景里，这类电机的覆盖范围极广，从普通机床的主轴辅助驱动、输送线的辊筒动力输入，到小型风机、水泵的动力源，再到轻工设备里的包装机械、食品加工流水线的驱动单元，都能见到同结构电机的应用，属于工业动力单元里通用性极强的基础部件。

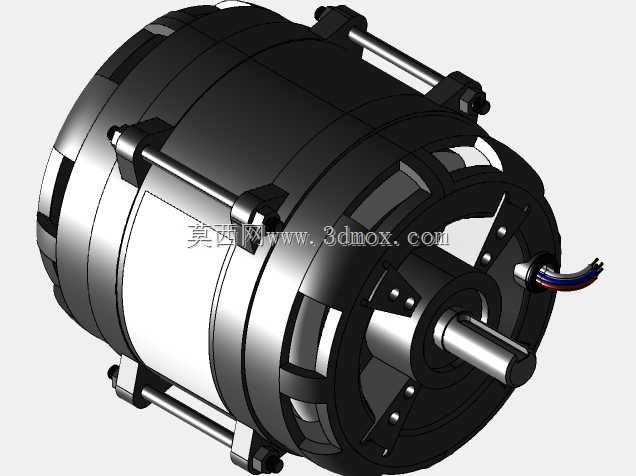

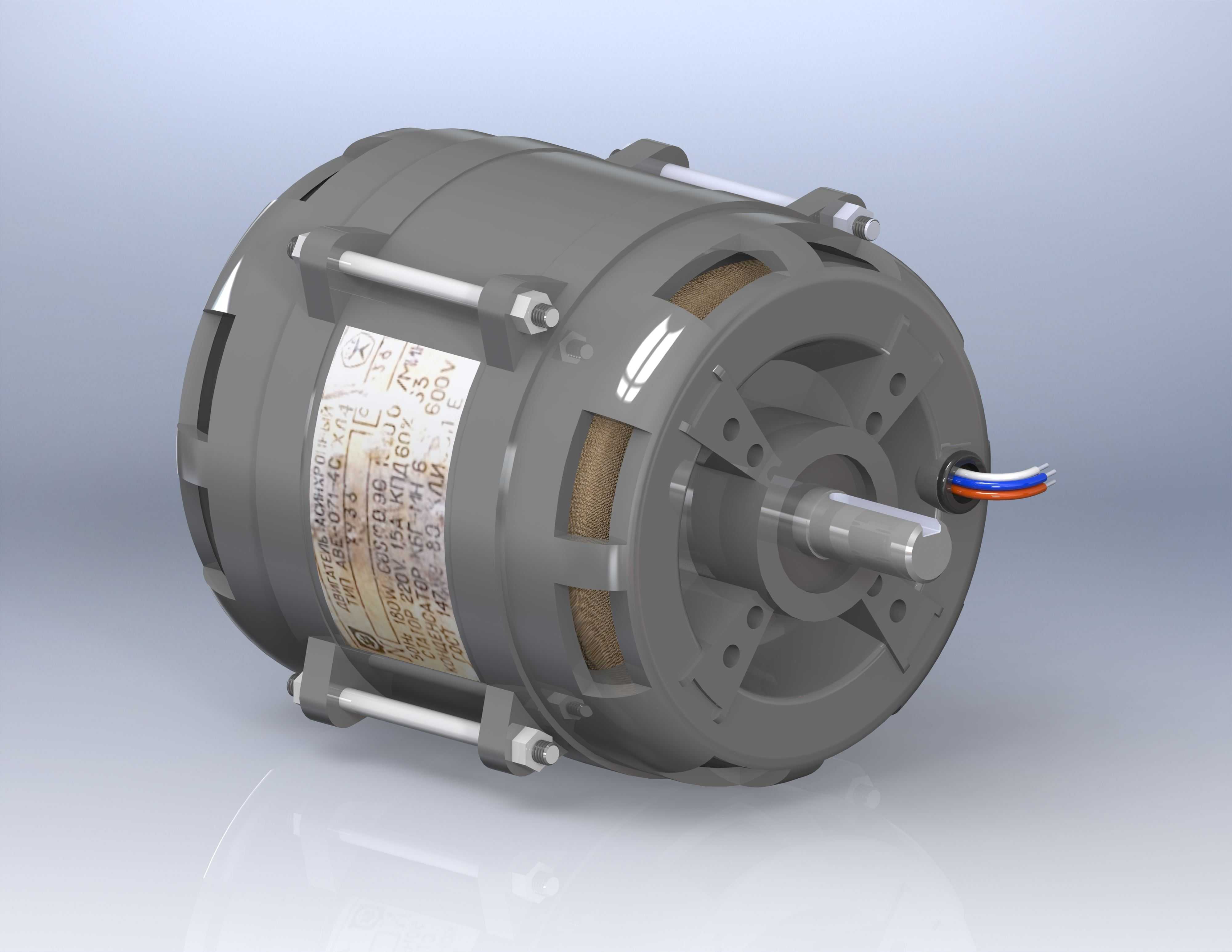

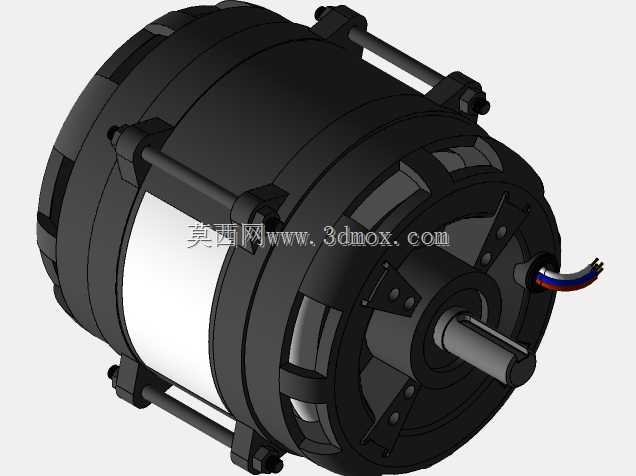

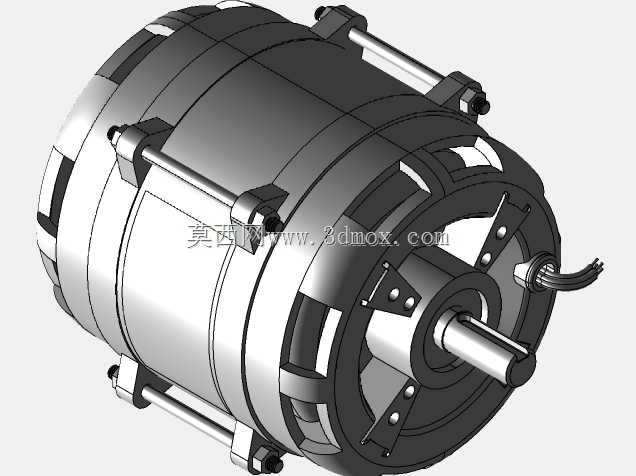

　　从实际用途来看，这款电机属于全封闭自扇冷结构的派生设计，外壳的散热筋沿着轴向排布，能在电机运行时通过端部自带的风叶带动气流沿筋条流动，带走绕组产生的热量，适配多粉尘、有少量飞溅的车间环境，不需要额外加装复杂的防护外罩就能稳定运行。建模时特意还原了机座上的穿心拉紧螺栓结构，这是中小型异步电机常见的装配方式，通过长螺栓将前端盖、定子铁芯机座、后端盖拉紧成一个整体，相比端盖直接螺纹连接机座的结构，抗振动性能更好，适合设备启停频繁、有小幅冲击的工况。出线口位置做了橡胶护套与接线柱的细节还原，实际装配时电源线从这里接入接线盒内部的端子排，护套能避免线缆被金属机座的锐边割破绝缘层，同时阻挡粉尘从出线缝隙进入电机内部。

　　设计思路上，整个模型完全遵循现有成熟电机的尺寸链逻辑：输出轴的轴伸长度、键槽尺寸都对应通用标准的配合公差，选型时可以直接对接标准联轴器、带轮的安装尺寸，不需要额外做转接件设计；前端盖的止口尺寸与机座的配合公差按照H7/js6的过渡配合设置，能保证定子与转子的同轴度，避免运行时出现扫膛问题；底脚的安装孔距按照同功率段电机的通用安装尺寸设计，四个安装孔做了长圆孔处理，实际安装时可以小幅调整电机位置，方便张紧三角带或者调整联轴器的对中精度。端盖上的通风槽开孔位置对应内部风路的走向，既保证足够的进风面积，又能避免较大的杂物进入电机内部触碰风叶或者绕组。

　　外形尺寸与安装边界方面，这款电机的径向最大尺寸是机座散热筋的外圆直径，轴向总长度从输出轴轴端到后端风罩的端部，建模时已经把所有外凸的结构都纳入边界校核范围，包括接线盒的外凸高度、底脚的向下延伸尺寸，在做设备整体布局时，直接调用这个模型就能准确预留安装空间，不会出现后期装配时和周边机架、管线发生干涉的问题。输出轴的中心高是这类电机选型时的核心安装参数，模型里严格按照对应机座号的中心高尺寸制作，和设备安装板的配合面完全贴合，不需要额外调整安装面的高度。另外，模型还原了机座上的吊环安装孔结构，当电机重量超过单人搬运的上限时，可以直接在对应位置安装吊环螺栓，方便设备组装时的吊装转运，这个细节是很多简化电机模型容易忽略的部分，在做整机装配工艺设计时，吊环的操作空间预留也是需要考虑的内容，完整还原这个结构能让三维布局的实用性大幅提升。

　　从结构细节来看，定子部分的铁芯与机座的过盈配合结构、转子的铸铝导条端环结构、轴承室的台阶定位结构都做了分层还原，拆解模型时可以清晰看到每个零件的装配关系，对于刚接触电机结构的设计人员来说，能直观理解封闭式异步电机的内部构造，不需要拆解实物就能掌握各个部件的配合逻辑。端盖上的轴承密封结构采用了接触式橡胶油封的设计还原，对应实际使用时防止润滑脂泄漏、阻挡外界粉尘进入轴承室的功能，在长期运行的工况下，这种密封结构能有效延长轴承的维护周期，降低设备的运维成本。
