拉弗特AMPE90S-L单相230V电机结构

　　在小型食品加工、民用建材混合、轻工配套传动这类对供电条件有明确要求的场景里，单相230V供电的动力单元一直是选型里的高频需求，这款拉弗特AMPE90S-L电机就是针对这类场景开发的动力输出部件。从实际落地的工况来看，它不需要工业三相供电回路，普通民用230V市电即可驱动，很适合小型作坊式生产设备、移动式作业机具、家用配套加工装置的动力配套，比如小型混合机、物料输送辅机、台式加工设备的动力源，能在没有三相工业电的作业场景下稳定输出额定转矩，填补了民用供电场景下中小功率动力输出的选型空白。

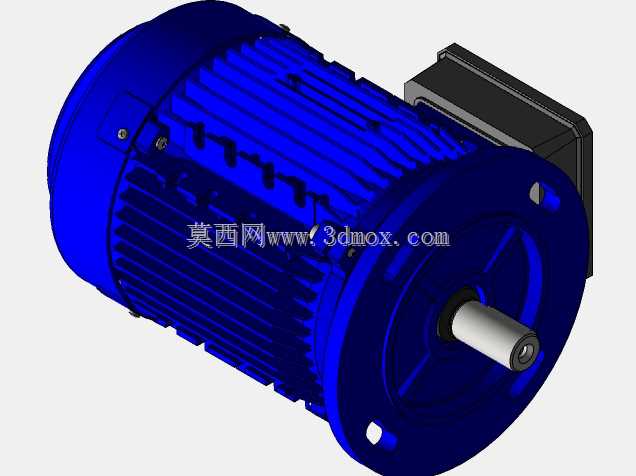

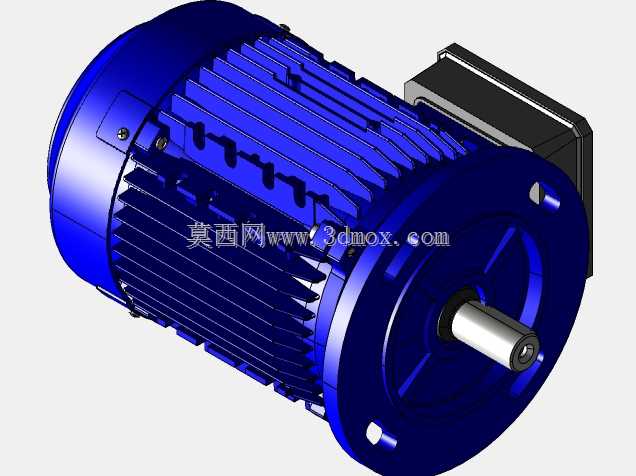

　　从结构设计的角度拆解，这款电机采用B5法兰安装的结构形式，前端法兰带定位止口与安装孔位，安装时可以直接和被驱动设备的输入端法兰对接，不需要额外加装过渡安装座，能有效压缩整套设备的轴向安装尺寸，对于安装空间紧凑的小型设备来说，这种安装形式的对中精度更高，能减少轴系不对中带来的振动、轴承磨损问题。机壳部分采用带轴向散热筋的一体式铸铝结构，散热筋沿着电机轴向均匀排布，在电机转子带动内置风叶转动时，气流可以顺着散热筋的沟槽快速带走机壳表面的热量，即使在连续满载运行的工况下，也能把绕组温升控制在绝缘等级允许的范围内，避免过热导致的绝缘老化、寿命缩减问题。顶部的接线盒采用独立密封结构，接线端子内置在盒体内，外部带防护盖板，能阻挡作业场景里的粉尘、飞溅水渍侵入接线部位，降低接线短路、接触不良的故障概率，适配多尘、偶尔有液体飞溅的轻工生产、建材加工场景。

　　输出轴部分采用标准圆柱形轴伸，带键槽与轴端螺纹孔，既可以通过平键传递转矩，也能通过轴端紧固件锁紧连接的带轮、联轴器或者工作部件，避免运转过程中连接部件轴向窜动脱落。从安装边界的尺寸来看，这款电机属于90机座号的规格，法兰外径、安装孔中心距、轴伸直径、轴伸长度都符合对应机座号的通用尺寸规范，在做设备改型、旧机替换的时候，不需要重新加工安装接口，能直接替换同机座号的同类型单相电机，减少设备改造的加工成本与停机时间。

　　设计过程中，针对单相电机启动转矩不足的常见问题，这款电机的绕组与启动电容做了匹配优化，在带载启动的场景下，能输出足够的启动转矩带动负载从静止状态加速到额定转速，不会出现启动堵转、启动电流长时间超标的问题，对于混合机这类启动时带满负载的设备来说，这个特性尤为重要，能避免启动失败导致的绕组过热问题。后端的端盖部分集成了轴承安装位与风罩固定结构，后轴承采用密封式深沟球轴承，不需要日常加注润滑脂维护，能减少后期运维的工作量，风罩采用钢板冲压成型，表面做防锈喷涂处理，既能保护内置的散热风叶不被外物磕碰损坏，也能引导气流沿着散热筋定向流动，提升散热效率。

　　在实际选型匹配的时候，需要注意核对安装法兰的止口尺寸、轴伸的配合公差，确保和被驱动部件的输入接口尺寸匹配，同时要根据负载的额定转速、所需转矩确认电机的功率参数是否满足工况需求，避免小马拉大车导致的电机过载烧毁。另外这款电机的接线盒位置在机壳顶部，布线的时候要预留足够的线缆弯曲半径，避免线缆过度弯折导致的绝缘破损，接地端子必须可靠连接设备的接地回路，防止绝缘失效时的触电风险。从三维建模的角度来看，这款模型完整还原了电机的外部结构细节，包括散热筋的排布、法兰安装孔的位置、接线盒的外形、输出轴的键槽与轴端孔位，在做设备整体装配设计的时候，可以直接导入模型做干涉检查、安装空间校核，能有效减少设计阶段的尺寸匹配错误，缩短设备开发的周期。
