滨松线阵CCD图像传感器结构设计

项目分类:传感器 发布时间:2021-12-10 ID:446637
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计
  • 滨松线阵CCD图像传感器结构设计

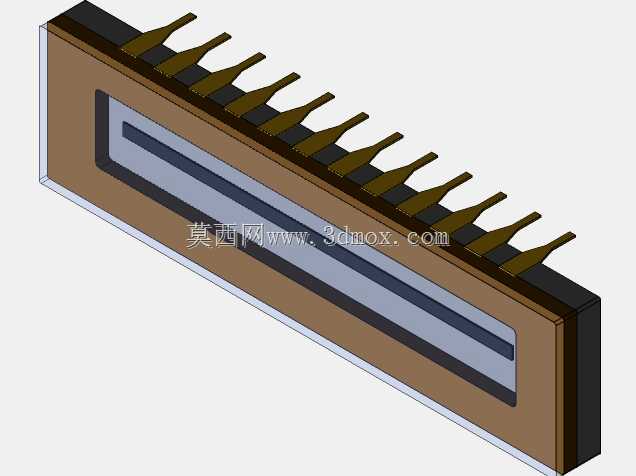

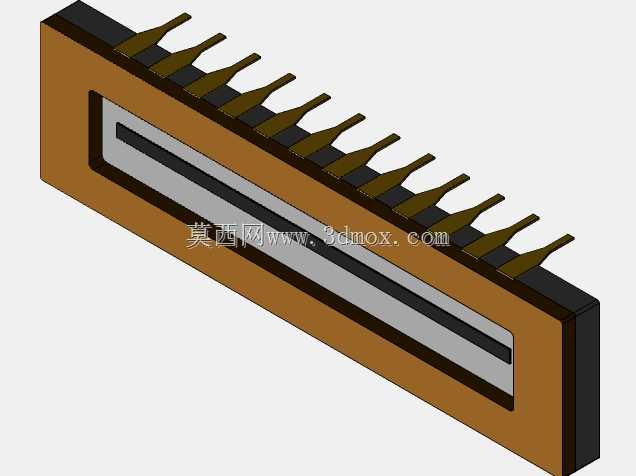

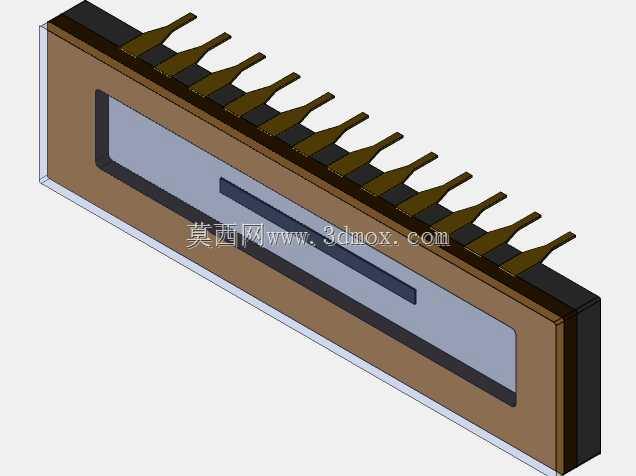

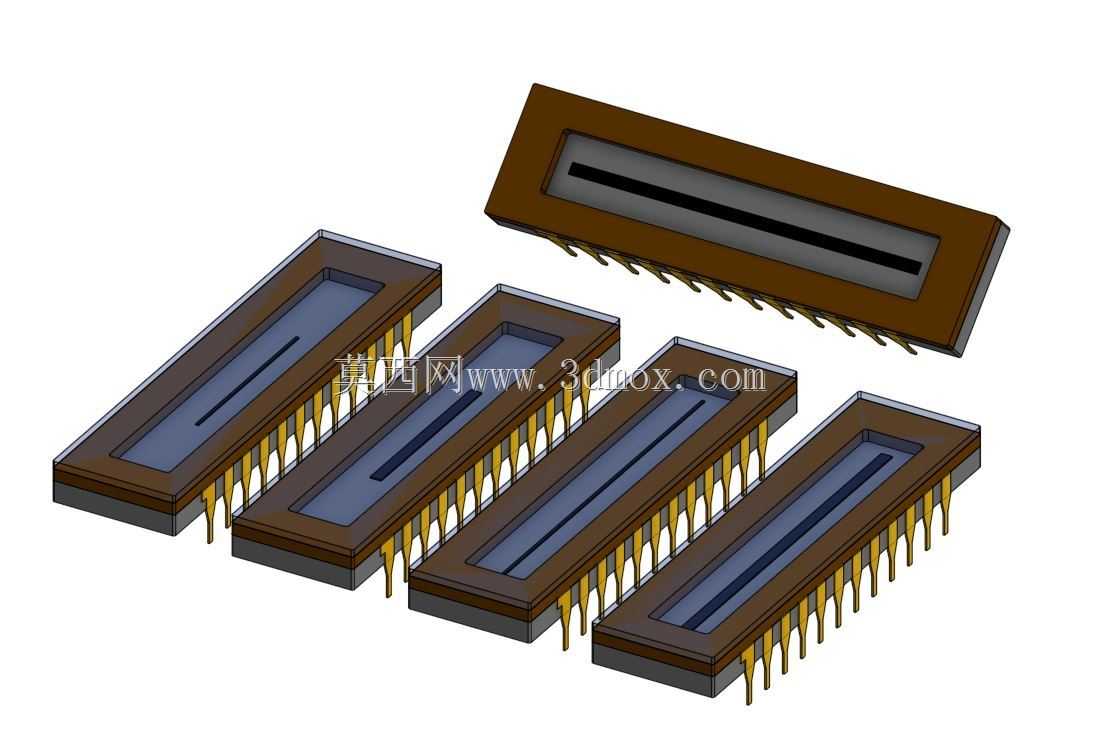

  线阵CCD图像传感器作为光电检测领域的核心拾取元件,在工业在线检测、高精度尺寸测量、光谱分析、高速文档扫描、印刷质量检测等场景中承担着光信号到电信号转换的核心作用,这类长条形感光结构的器件,对安装定位精度、引脚共面度、封装外形一致性都有极高要求,三维建模阶段需要精准还原每一处结构细节,才能为后续的PCB布局、光学系统适配、结构固定设计提供可靠的装配依据。本次还原的滨松S11071与S10420系列线阵CCD,覆盖了多种像素规格与感光长度配置,建模时首先梳理了不同型号的外形共通性与参数差异:所有同封装型号均采用双列直插陶瓷封装结构,本体为深棕色陶瓷基座搭配金属密封盖板,感光窗口沿器件长度方向居中开设,窗口下方为长条状硅感光像元阵列,

  引脚沿本体两长边对称排布,引脚间距统一遵循标准双列直插封装的间距规范,不同型号的差异主要体现在感光区长度、总像素数量、本体总长度三个维度,建模时通过参数化配置可快速切换不同型号的尺寸参数,适配不同选型需求。从实际设备装配角度看,这类线阵CCD的安装基准面为陶瓷基座的底面,设计安装结构时需要保证底面与安装座的贴合平面度控制在0.02mm以内,避免因安装倾斜导致感光面与镜头焦平面不平行,出现边缘成像模糊的问题;引脚伸出长度与弯折角度严格按照器件手册的成型尺寸建模,在PCB封装设计时可提前预留焊盘位置,避免出现引脚干涉、插装不到位的问题;感光窗口的盖板玻璃厚度、窗口距离底面的高度尺寸直接决定了光学系统的后截距计算,

  建模时将这部分尺寸做了精准还原,光学工程师在做光路仿真时可直接调用模型,无需反复核对尺寸偏差。不同像素规格的器件对应不同的检测场景:1044像素规格的短尺寸型号,适合小视场高精度检测场景,比如微小零件尺寸分选、窄幅条码读取;2068像素的长尺寸型号,适合宽幅高速扫描场景,比如薄膜表面缺陷检测、印刷品色彩对位检测;不同感光面长度的型号,像元尺寸保持一致,在同系列选型替换时,仅需要调整安装座的长度方向定位尺寸,电路引脚定义完全兼容,可大幅降低设备改型的设计工作量。建模过程中对封装的细节做了完整还原:陶瓷基座的侧壁拔模角度、引脚与基座结合处的玻璃密封结构、盖板与基座的焊接封边、感光区的像元阵列排布纹理都做了写实处理,

  在做设备整体装配干涉检查时,可完整模拟器件的所有外轮廓边界,避免出现结构件与器件本体、引脚的硬干涉;同时模型保留了不同型号的配置参数,设计人员可根据实际选型快速切换对应型号的模型,无需重复建模。在实际工程应用中,这类线阵CCD通常搭配固定焦距的线阵镜头、平行光源或者线光源使用,器件的安装高度、倾斜角度、与走料方向的垂直度都会直接影响最终的成像质量,精准的三维模型可在结构设计阶段就完成安装位的公差分配、定位销位置设计,减少后期样机调试时的结构修配工作量;同时在做热设计时,陶瓷基座的散热面尺寸也在模型中做了准确体现,可根据器件的工作功耗计算散热结构的接触面积,避免长时间工作时因温升导致暗电流增大,影响成像信噪比。
