滨松InGaAs线性图像传感器结构设计

　　在近红外波段的工业检测场景中，线阵图像传感器一直是分选、探伤、光谱采集类设备的核心感知部件，滨松该系列InGaAs线性图像传感器的三维结构还原，完全围绕实际装机的全流程需求展开，能给结构设计人员做选型适配、安装空间校核提供直接的参考依据。不同于普通硅基线阵传感器，InGaAs材料的感光单元可覆盖900nm-1700nm的近红外波段，这一特性决定了它的应用场景集中在硅基器件无法响应的领域：比如农产品分选环节中，可穿透水果表皮识别内部糖度、霉心缺陷；工业产线上的半导体晶圆隐裂检测，能捕捉硅片表层下的晶格损伤；还有塑料材质分拣、薄膜厚度在线测量、近红外光谱分析设备中，这类传感器都是核心的信号采集端。做这类器件的结构设计时，

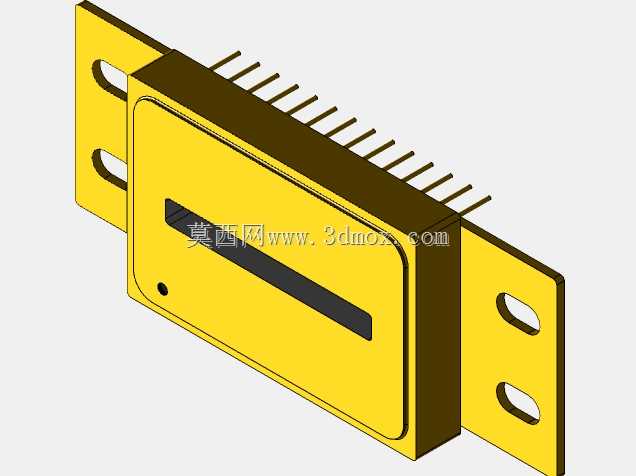

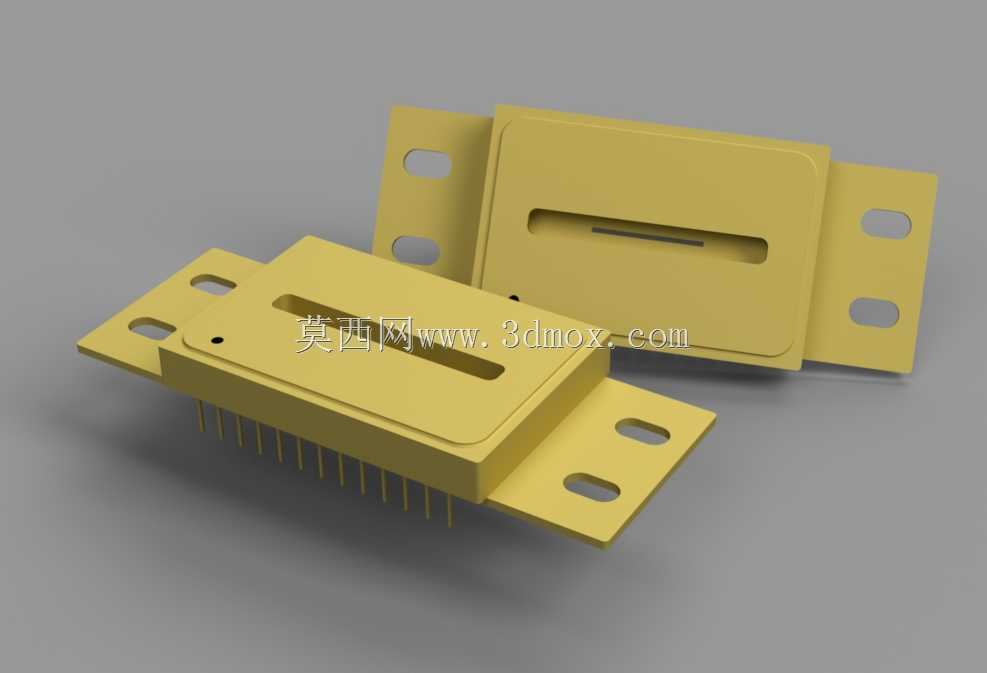

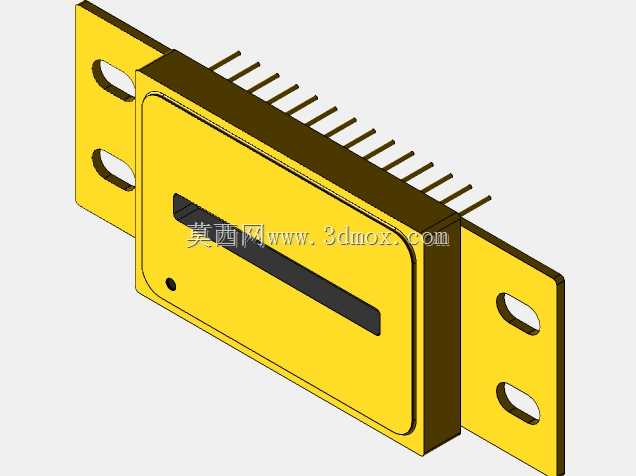

　　首先要考虑的是感光面的位置精度，整个器件的金属封装外壳采用镀金可伐合金材质，一方面是为了匹配气密封装的要求，保护内部的InGaAs感光芯片与TEC制冷单元不受外界水汽、粉尘侵蚀，另一方面镀金层的电磁屏蔽效果，能降低工业现场复杂电磁环境对微弱光电信号的干扰。从安装边界来看，器件两侧伸出的带安装孔翼片是核心的定位基准，两个安装孔的中心距、孔径公差都有严格要求，设计安装座时要注意，翼片与器件主体的台阶差需要在安装基座上加工对应的避让槽，避免装配时出现翘曲，导致感光面与被测物的物距出现偏差，影响成像的清晰度。器件正面的狭长开槽是感光窗口的位置，窗口下方对应线阵排列的感光像素，不同型号的像素数量分为256像素与512像素两类，

　　像素尺寸分为50μm×500μm、25μm×500μm两种规格，设计设备的光学通路时，线阵方向要完全平行于被测物的运动方向，同时要保证镜头的光轴垂直于感光面中心，否则会出现边缘像素离焦、响应度不均的问题。器件下方的直插式引脚是电气连接接口，引脚的排列间距、伸出长度都需要在PCB设计时预留对应的焊盘位置，要注意带TEC制冷的型号，引脚中包含了TEC的供电引脚与热敏电阻引脚，布线时需要将制冷供电回路与信号输出回路做隔离处理，避免制冷电流的波动串入信号链路引入噪声。从设计思路上看，整个封装结构的热设计是重点，带一级TEC的型号主要适配工作环境温度波动小、对暗噪声要求不极端的场景，两级TEC的型号则可以实现更低的感光面温度，

　　能大幅降低长积分时间下的暗电流噪声，适配弱光检测的场景，所以封装外壳的底部平面有较高的平面度要求，装配时需要在外壳与设备散热结构之间填充导热硅脂，将TEC运转时产生的热量快速导出，避免热量堆积导致制冷效率下降。在做整机结构排布时，还要注意传感器周边不要布置发热量大的功率器件，防止局部温度梯度影响感光面的温度一致性，导致像素间响应出现偏差。另外，感光窗口的保护也是结构设计需要考虑的点，窗口处的封装玻璃是镀有近红外增透膜的，装配时不能触碰玻璃表面，安装位可以设计可拆卸的防尘挡片，在设备维护、停机时遮挡窗口，避免粉尘、油污沾污玻璃表面影响透光率。不同型号的器件虽然引脚定义、封装尺寸有细微差异，但整体的安装翼片位置、感光窗口中心基准保持了一致性，这给设备的多型号兼容设计提供了便利，只需要在PCB上预留兼容的焊盘、在固件中做对应型号的参数配置，就可以实现不同像素规格、不同制冷等级传感器的快速切换，不用重新设计整个安装结构。
