微型Keystone测试点金属结构件设计

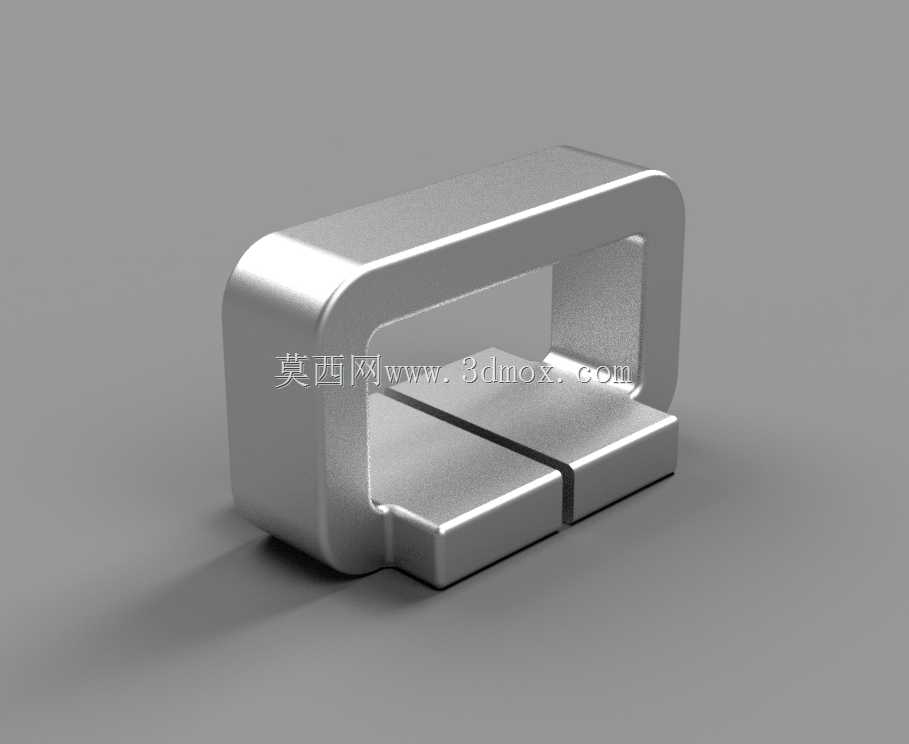

　　在消费电子、工业控制板卡的量产测试环节，板级测试点的接触可靠性直接决定了整板功能检测的通过率，这类微型Keystone结构测试点，是目前ICT在线测试、FCT功能测试工位上应用极广的接触载体。不同于常规贴片式测试焊盘，这种框型分体式测试点采用了一体化金属冲压成型结构，主体为带圆角过渡的矩形框体，框体底部设置两个平行的插接支脚，能够直接插入PCB板预先加工的安装孔内，过波峰焊后与板内测试线路形成稳定的电气连接，相比表贴测试点，其抗插拔磨损能力提升数倍，能够承受测试探针上千次的反复按压接触，不会出现焊盘脱落、接触阻抗漂移的问题。从结构设计逻辑来看，整个零件的外轮廓做了全圆角处理，没有尖锐的冲压毛刺残留，

　　一方面避免在插件作业过程中划伤操作人员手指，另一方面也能减少焊锡过程中的应力集中，降低焊接后焊点开裂的风险。框体的内框尺寸经过精准匹配，刚好适配常规直径的测试探针头部，探针下压时能够顺着框体内壁滑入接触区域，不会出现偏位滑针的情况，哪怕是测试工位存在小幅的定位偏差，也能保证探针与测试点的有效接触面积，减少误判情况的发生。底部的两个支脚采用了等宽对称设计，支脚与框体主体的连接位置做了加强筋过渡，插件时能够承受一定的压装力，不会出现支脚弯折变形的问题，支脚的长度刚好匹配常规厚度的FR-4板材，过炉后焊锡能够顺着支脚与孔壁的间隙爬升，形成饱满的透锡焊点，既保证了结构固定强度，也能实现极低的接触阻抗，满足大电流测试回路的导通要求。

　　在实际产线应用中，这类测试点通常布置在PCB板的边缘或者元件间隙位置，其低矮的框型结构不会占用过多的板上垂直空间，不会和周边的贴片元件、接插件形成装配干涉，哪怕是在高密度布线的板卡上，也能灵活布置测试点位。不同于需要额外焊接的测试柱，这种一体式冲压结构的零件本身一致性极高，批量生产时的尺寸公差可以控制在极小范围内，插件作业时可以适配自动插件机的供料轨道，不需要人工手动摆放，能够大幅提升板卡加工的产线效率。从接触性能来看，金属基材的选用兼顾了导电性与结构强度，表面处理层能够抵御生产环境中的潮气、盐雾侵蚀，长期存放也不会出现氧化锈蚀导致的接触不良问题，哪怕是板卡完成组装后存放数年，返厂维修时依然可以通过这些测试点完成信号检测，

　　不需要额外飞线找测试点位。很多刚接触板卡设计的工程师容易忽略测试点的结构选型，采用普通焊盘作为测试接触位，往往在量产测试阶段出现探针打滑、焊盘掉皮、接触阻抗过大导致测试值不准的问题，而这种框型结构的测试点，从结构上规避了这些常见问题，其分体式的底部接触平面，在探针下压时能够形成两个稳定的接触支点，哪怕探针头部存在轻微磨损，也能保证至少一个支点与探针可靠接触，大幅降低测试误报率。在安装边界上，这类测试点对PCB的开孔精度要求不高，常规数控钻床加工的安装孔即可满足装配要求，孔位公差在0.1mm范围内都能顺利插装，不需要额外做高精度的激光开孔，能够有效降低PCB的加工成本。同时整个零件的高度低于常规的贴片电容、电阻元件高度，过回流焊或者波峰焊时不会影响治具的压合平整度，也不会在三防漆涂覆环节出现积液遮挡接触位的问题，框体的中空结构能够让多余的三防漆顺着空隙流出，保证接触区域的金属面完全裸露，后续测试时不需要额外刮除涂层就能直接接触导通。
