微型贴片式PCB测试点金属结构件

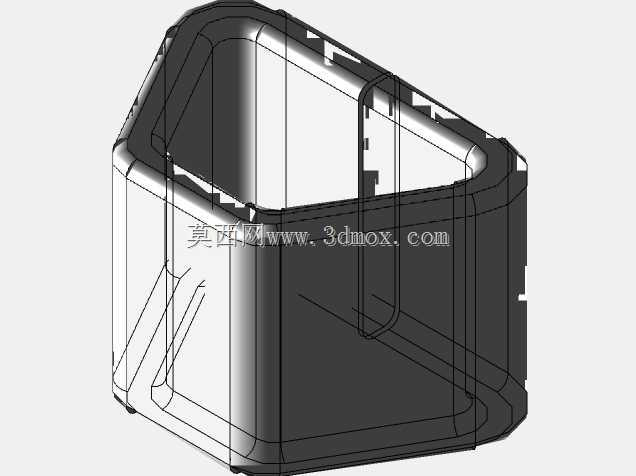

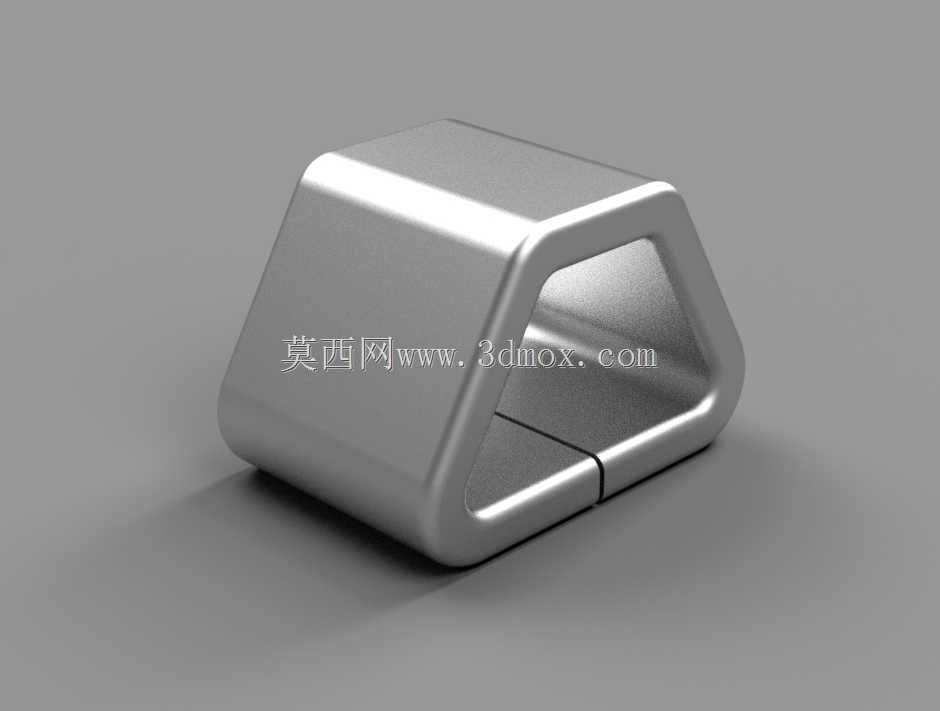

　　在PCB板级功能测试、ICT在线测试环节，这类微型测试点是板卡上预留的信号接触载体，主要作用是给测试探针提供稳定、低接触电阻的接触点位，避免测试探针直接扎在PCB走线或焊盘上造成线路损伤、镀层脱落，尤其在高密度布线的消费电子、工业控制板卡上，这类测试点的布局合理性直接影响测试工序的良率与探针使用寿命。从结构设计来看，这款测试点采用梯形中空框式结构，外侧做了大圆角过渡处理，没有尖锐棱角，一方面可以避免SMT贴装过程中吸嘴取件时刮伤吸嘴橡胶层，另一方面圆角结构在回流焊过程中能减少应力集中，降低焊盘开裂的风险。中空的结构设计并非单纯减重，而是在贴装时可以让焊锡从底部缝隙适度爬升，形成均匀的焊点包裹，既保证焊接后的结合强度，

　　也能避免焊锡过多溢出到测试接触顶面，影响探针接触的平整度。不同材质的选型对应不同的应用场景，银质基材的型号主要用于高频信号测试点位，银的低接触电阻特性可以减少高频信号传输过程中的损耗，避免测试数据出现偏差，适合射频板、高速数字板的测试点使用；锡质基材的型号则多用于普通电源、低速信号测试点位，成本更低，焊接兼容性更好，适配常规的无铅焊锡工艺，焊接后的焊点一致性更易控制。所有同系列型号的外形安装尺寸完全统一，这一设计思路是为了兼容SMT产线的统一供料，不管是银质还是锡质型号，都可以使用同规格的编带包装、同参数的吸嘴取件压力、同一份钢网开孔文件，不需要在换料生产时调整贴片机参数，能有效减少产线换型的调试时间，

　　降低小批量多批次生产时的工艺调试成本。从安装边界来看，这类测试点的贴装占用面积极小，周边仅需要预留0.3mm的禁布区即可，不会占用过多PCB板上的布线空间，适合在板卡的边缘、芯片间隙等狭小区域布置，测试顶面的平面度控制在0.05mm以内，能保证测试探针下压时接触压力均匀，不会出现偏滑、接触不良的问题。结构的分体式拼合设计，是为了在冲压加工时提升材料利用率，框体的两个对称部件可以采用级进模连续冲压成型，不需要复杂的折弯或焊接工序，加工后的尺寸一致性更容易管控，批量生产时的尺寸公差可以控制在±0.02mm范围内，完全满足SMT贴装的精度要求。在实际产线应用中，这类测试点的焊接温度曲线适配常规的无铅回流焊工艺，

　　峰值温度260摄氏度下持续10秒不会出现结构变形、镀层脱落的问题，焊接后的剪切强度可以达到15N以上，完全能承受测试探针反复下压的冲击力，不会出现测试点脱落的情况。针对高密度板卡的测试需求，这款测试点的顶面接触面积经过优化，既可以适配0.5mm直径的常规测试探针，也能兼容0.3mm直径的细探针，不需要针对不同探针型号更换测试点规格，进一步降低了BOM物料的管理成本。结构边缘的圆滑处理还能避免在PCB分板、周转过程中刮伤操作人员，也不会剐蹭相邻的绝缘阻焊层，减少板卡外观不良的概率。从长期可靠性角度来看，金属基材的抗氧化处理可以保证板卡在存储3年以上后，测试点的接触电阻仍然保持在合格范围内，不会因为氧化导致测试接触不良，适合工业类长生命周期板卡的使用需求。
