多规格MLCC表面贴装陶瓷电容器三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装陶瓷电容器是板级电路中用量最大的无源元件之一，从电源回路的高频去耦、信号链路的滤波到谐振回路的匹配，几乎每一块印制电路板上都能找到这类元件的身影。做板级结构设计时，很多新手工程师容易忽略这类小尺寸元件的实体建模，直接用丝印框代替三维占位，等到SMT贴片阶段做DFM校验时，才发现元件高度与周边结构件干涉、焊盘与元件封装不匹配、波峰焊或回流焊路径上元件间距不足等问题，轻则需要改板延期，重则直接导致批量生产时出现立碑、虚焊、元件撞件等不良。

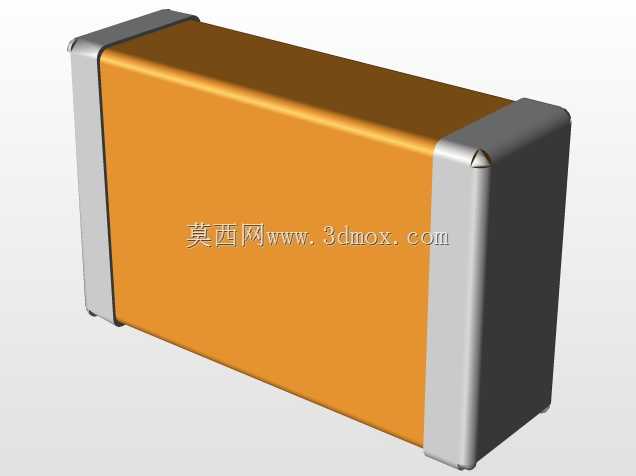

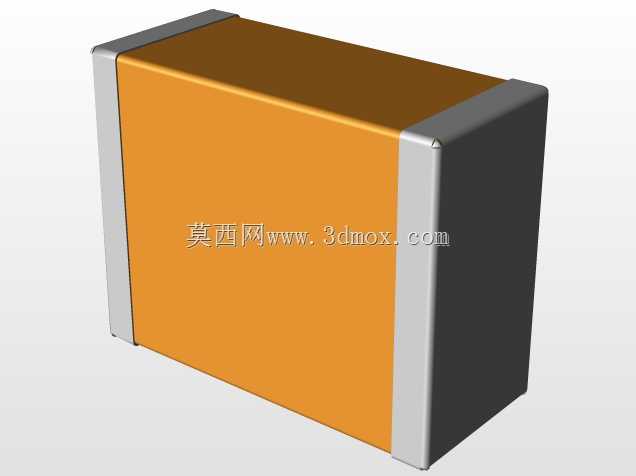

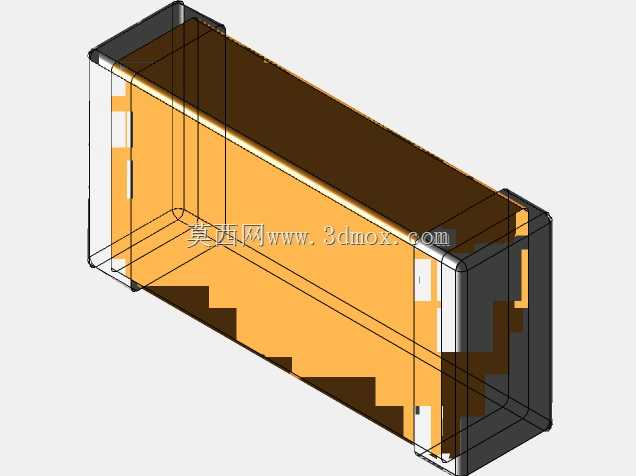

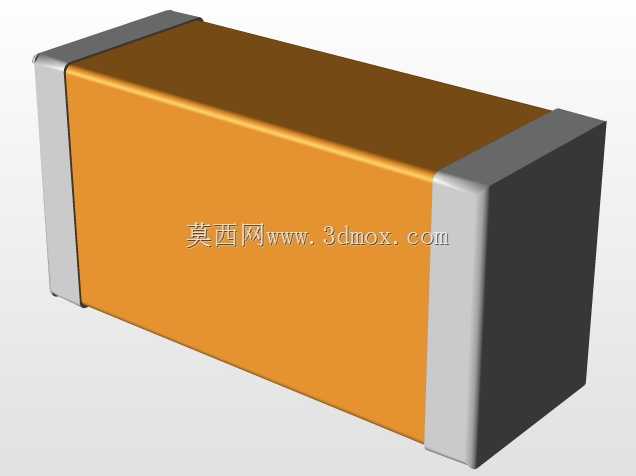

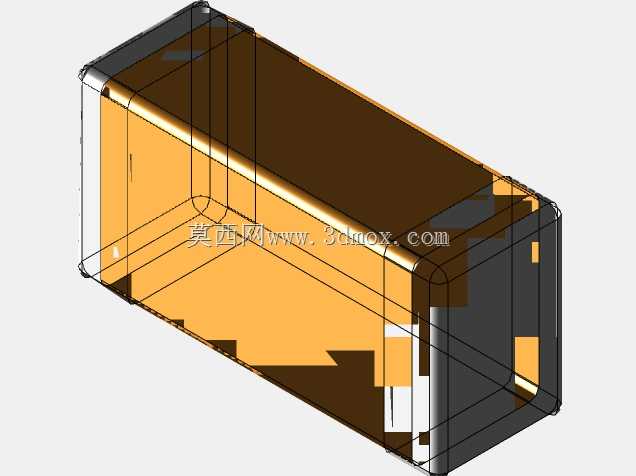

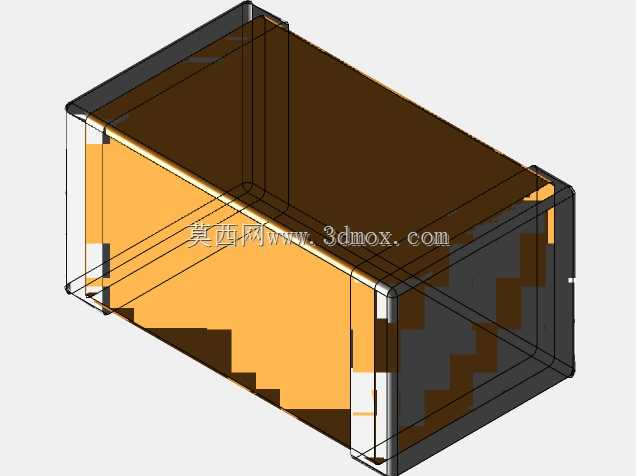

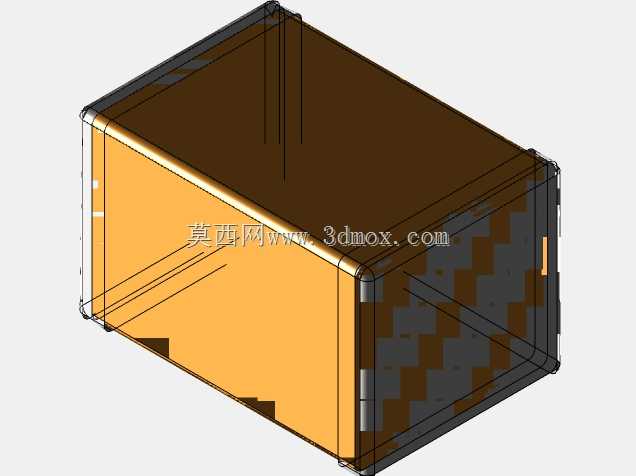

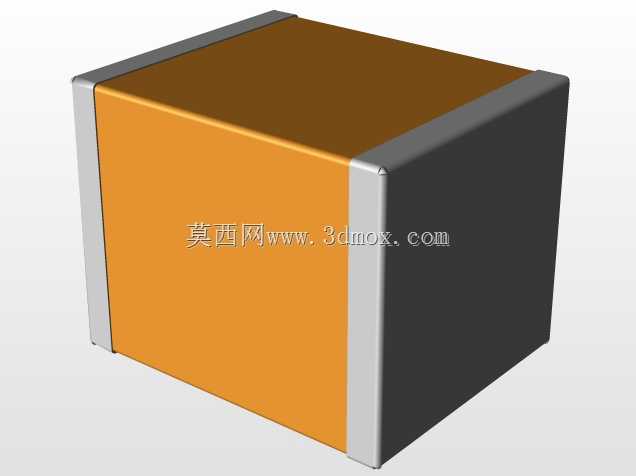

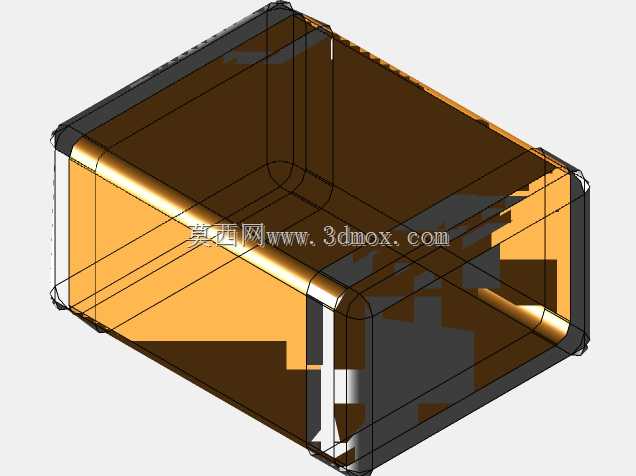

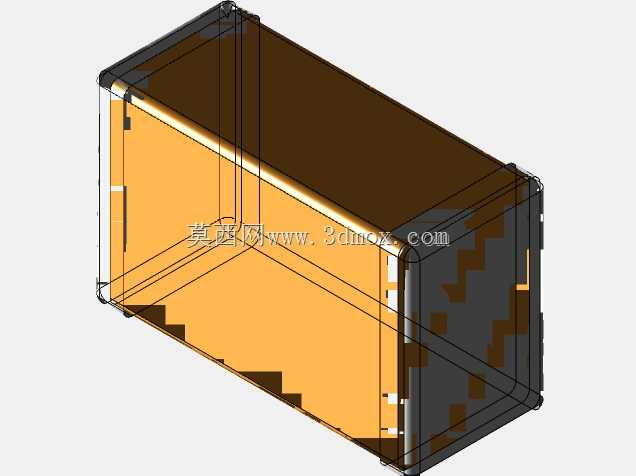

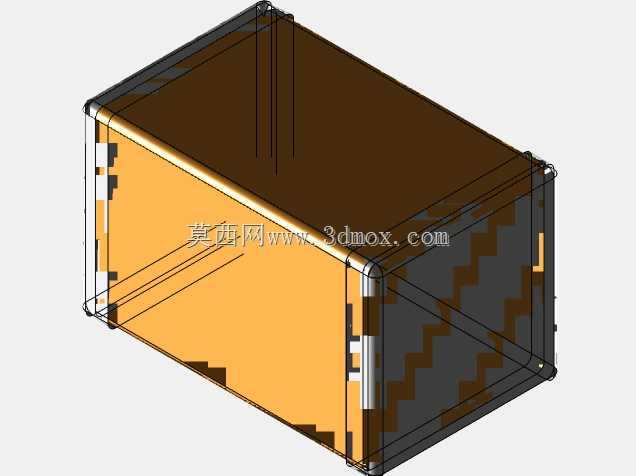

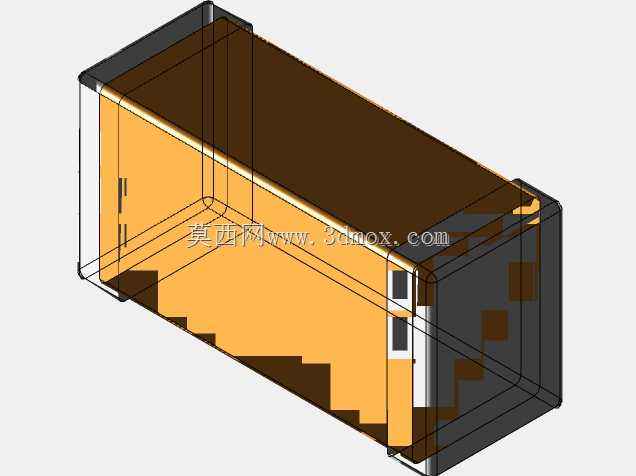

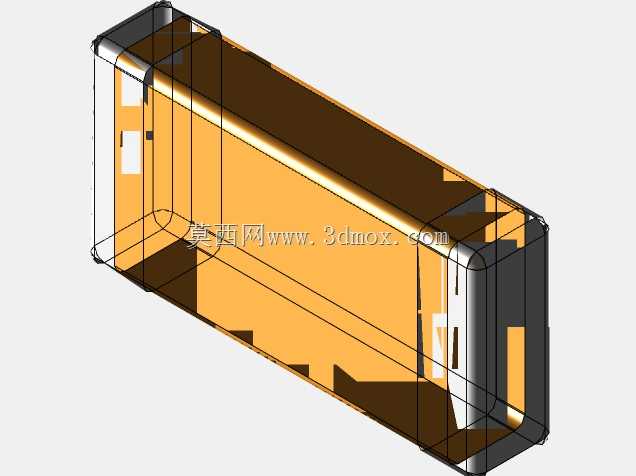

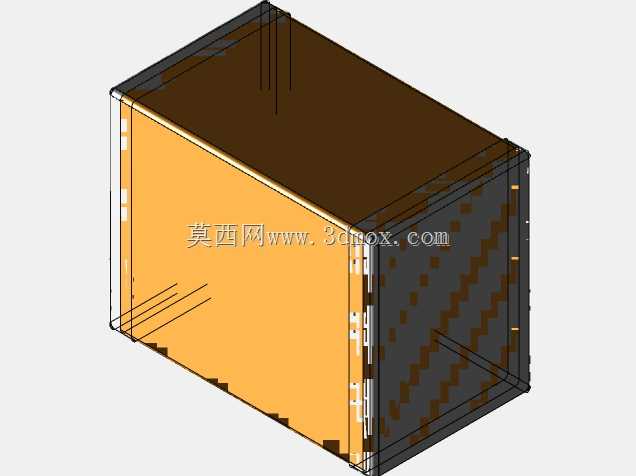

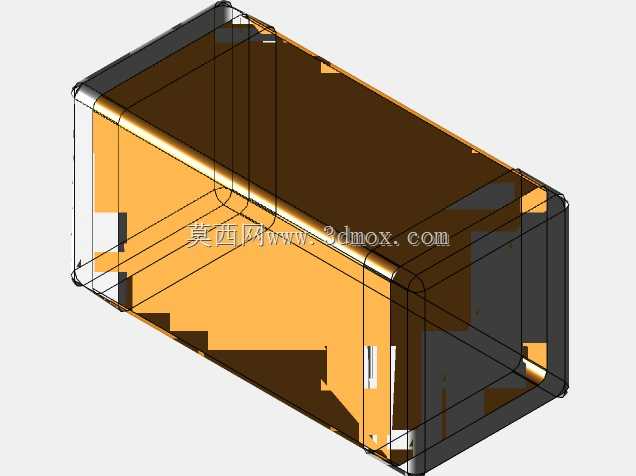

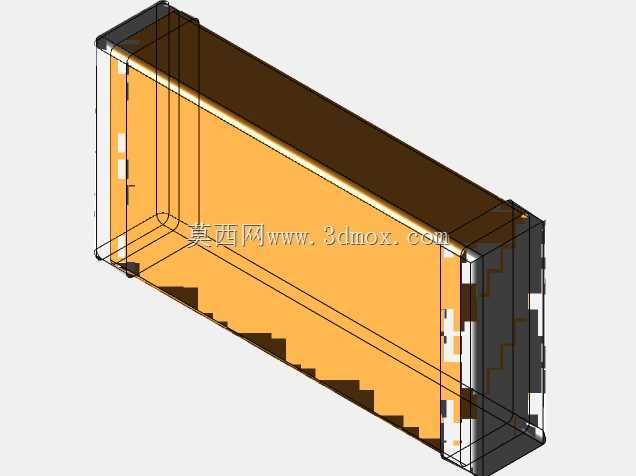

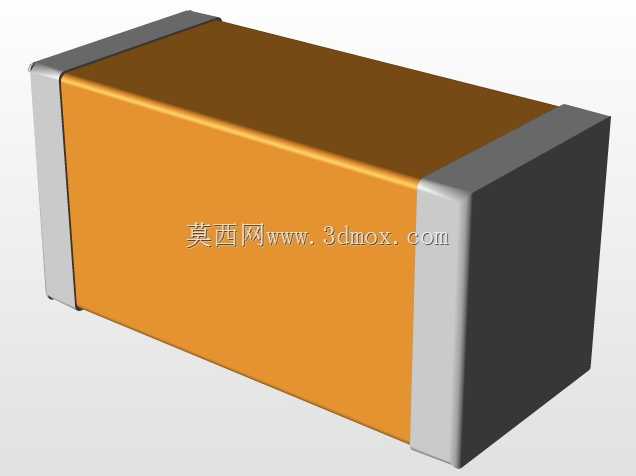

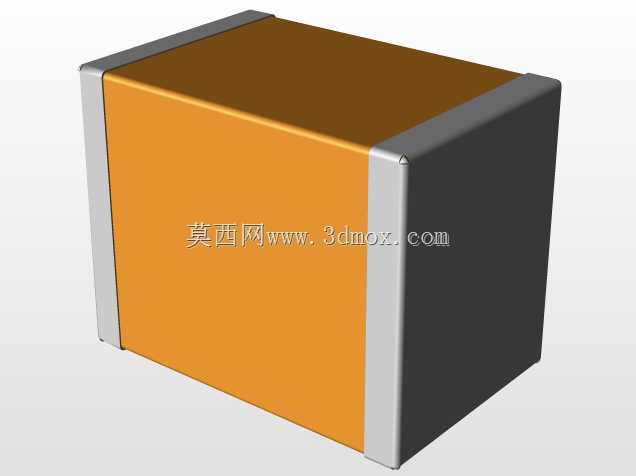

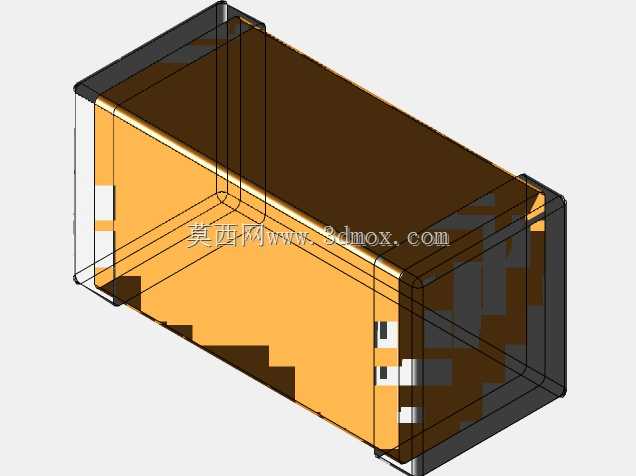

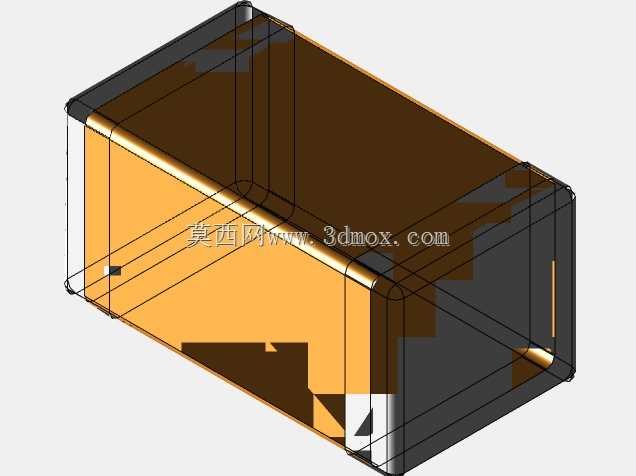

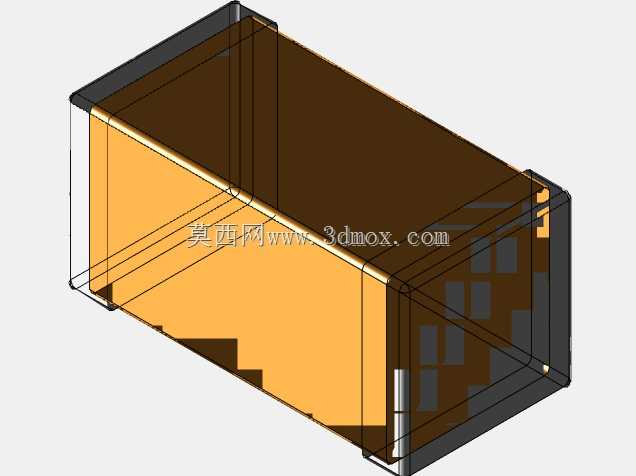

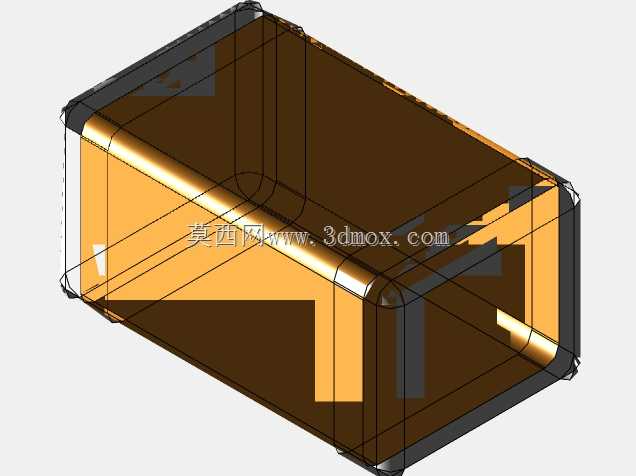

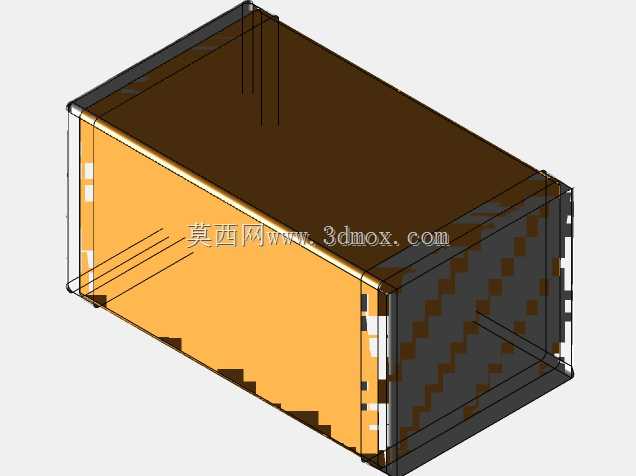

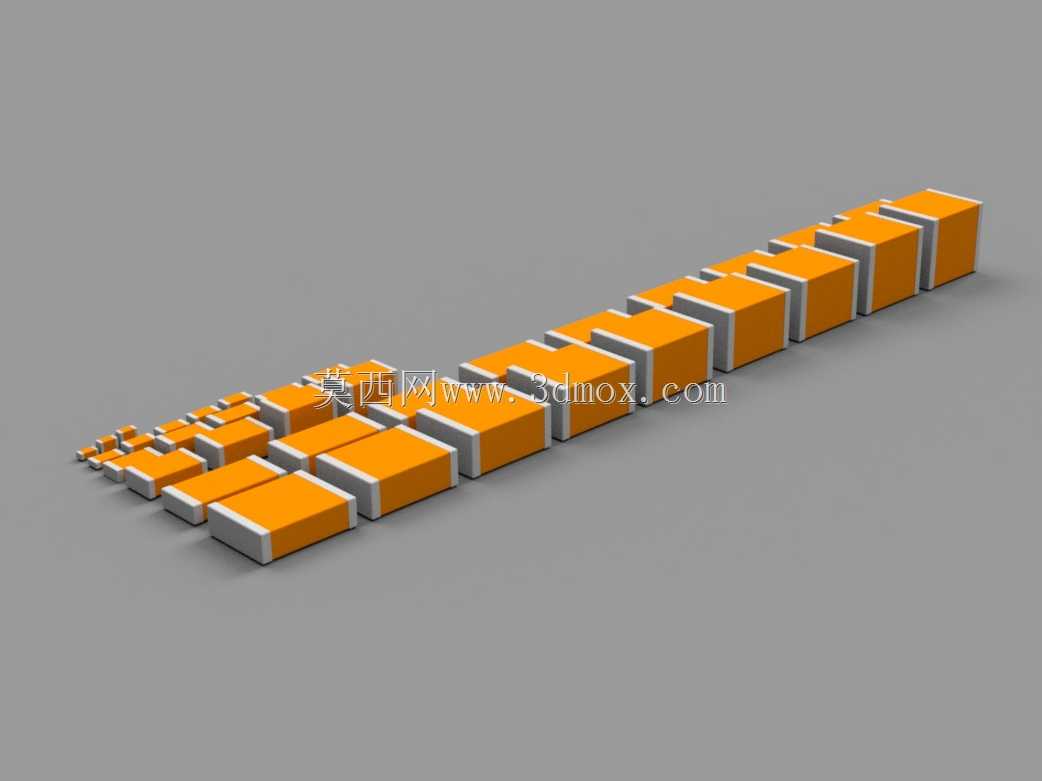

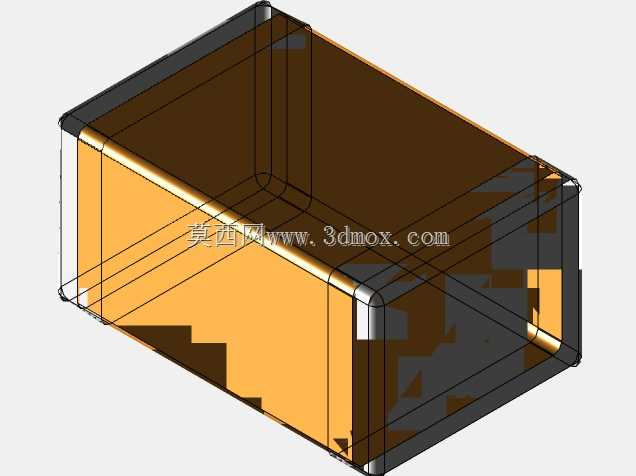

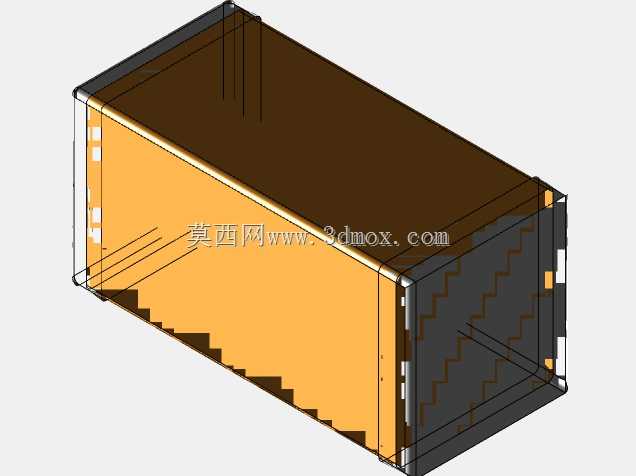

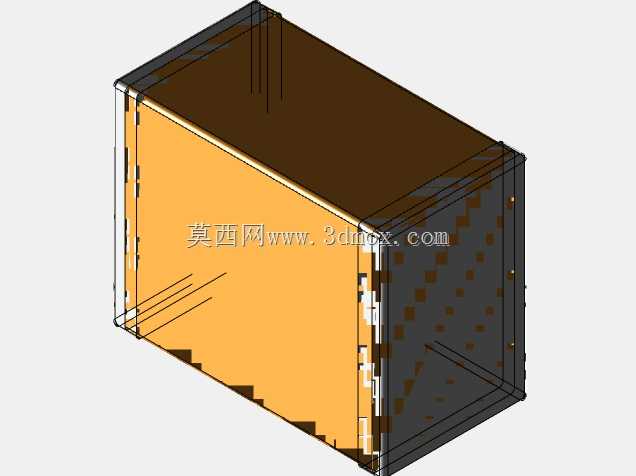

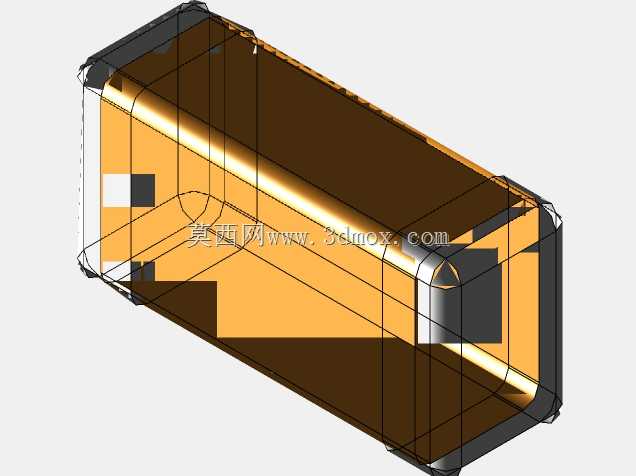

　　这套三维结构覆盖了行业内最常用的0201、0402、0603、0805、1206、1210六种标准封装尺寸的MLCC元件，建模时完全遵循IPC-SM-782表面贴装元件封装标准，每个封装的外形尺寸、端子宽度、本体厚度都严格对应村田、国巨、TDK等主流厂商的公开规格书公差范围，没有随意放大或缩小安装边界。设计建模过程中，特意区分了陶瓷本体与两端金属电极的结构差异，本体部分做了微小的倒角处理还原真实元件的注塑成型边缘特征，电极部分的厚度按照实际端镀工艺尺寸设置，避免了很多通用模型把电极和本体做成一体方块的失真问题。

　　从实际选型应用角度看，不同封装的MLCC对应不同的容值范围、耐压等级与功率承载能力，0201封装多用于高密度便携设备的内部板卡，对安装空间要求极高，建模时将其安装间隙控制在行业通用的0.15mm最小安全距离，方便布局时校验高密度贴装的可行性；1206、1210这类大尺寸封装多用于电源回路的大容值去耦或高压滤波场景，本体高度相对更高，建模时保留了不同高度规格的尺寸对应关系，文件名中的高度代码以百分之一毫米为单位标注，选型时可以直接根据电路设计的耐压、容值需求匹配对应高度的模型，不用反复核对规格书调整模型尺寸。

　　做PCB三维装配校验时，这套模型可以直接导入主流ECAD软件的3D环境，与PCB封装焊盘精准对齐，既能校验元件与板卡上方屏蔽罩、结构壳体的垂直高度间隙，也能检查相邻元件之间的水平贴装间距是否满足SMT产线的工艺要求，避免出现贴片机吸嘴无法取料、回流焊时元件受热偏移的问题。对于做整机结构设计的工程师来说，准确的MLCC三维模型还能帮助评估板卡堆叠时的空间利用率，尤其是在智能穿戴、便携医疗设备这类空间极度紧凑的产品中，哪怕0.1mm的高度差都可能影响整机的装配公差，精准的元件模型能大幅减少后期打样的迭代次数。

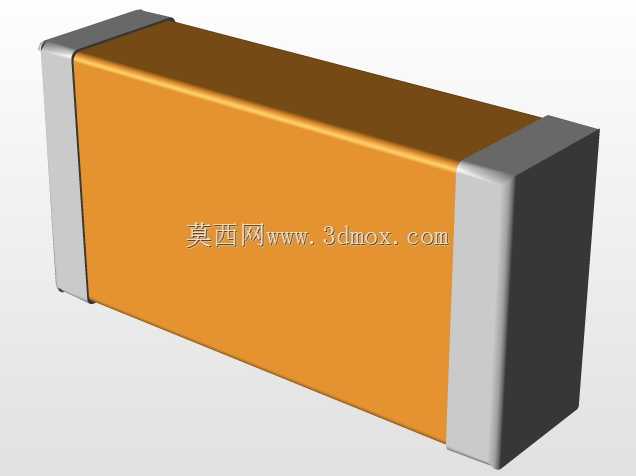

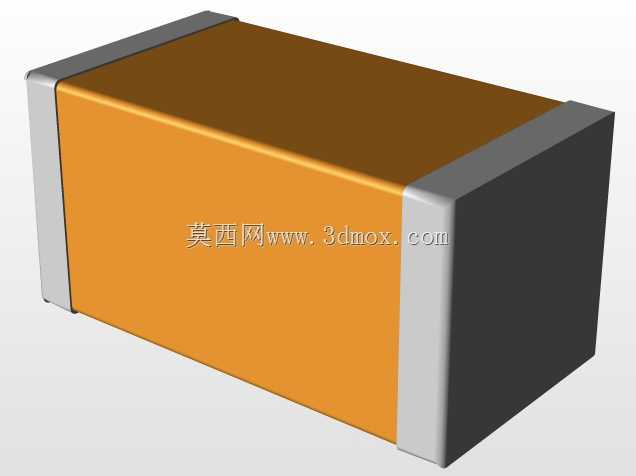

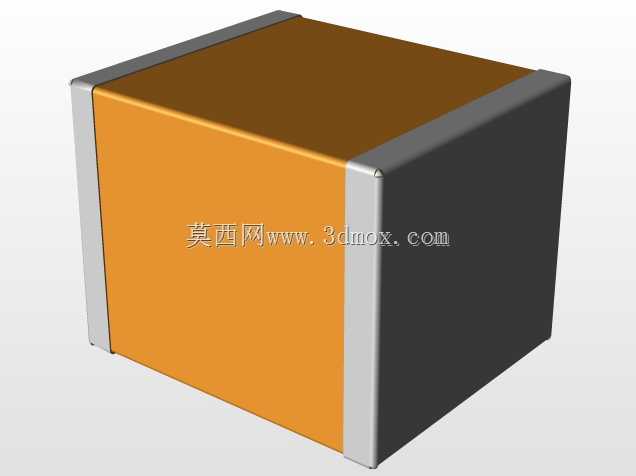

　　建模时还考虑了不同软件之间的格式兼容性，模型做了实体化处理，没有破面、碎面问题，导入结构设计软件后可以直接做干涉检查、质量属性计算，也能用于生成产品的爆炸图、装配工艺指导文件。很多工程师在做产品展示或工艺文档时，往往因为小元件的模型失真导致整个板卡的真实感不足，这套模型还原了MLCC元件的真实外观比例，陶瓷本体的哑光质感与金属电极的金属光泽区分清晰，用于产品宣传渲染、生产作业指导书配图时也能达到足够的真实度。

　　在电路设计的热仿真环节，准确的元件外形尺寸也能帮助提升仿真精度，不同封装的MLCC在工作时的散热路径与自身热容直接和外形体积相关，精准的三维模型可以让热仿真软件更准确地计算元件的工作温度，避免因为模型尺寸偏差导致的热仿真结果失准，尤其是在车规级电子、工业控制类高可靠性产品的设计中，元件的工作温度裕量是必须验证的指标，准确的模型是仿真结果可信的基础。
