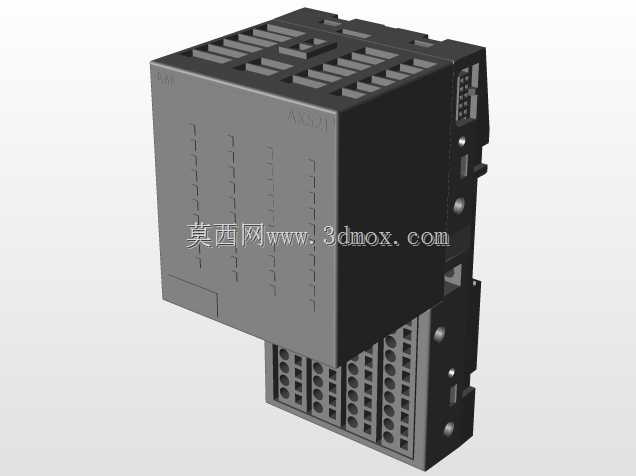

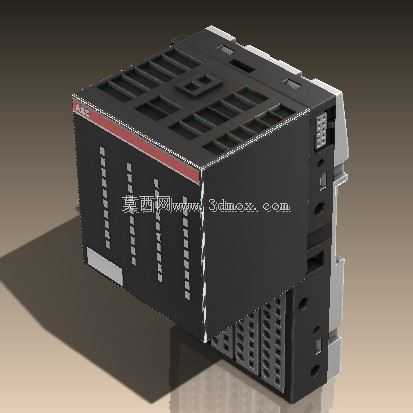

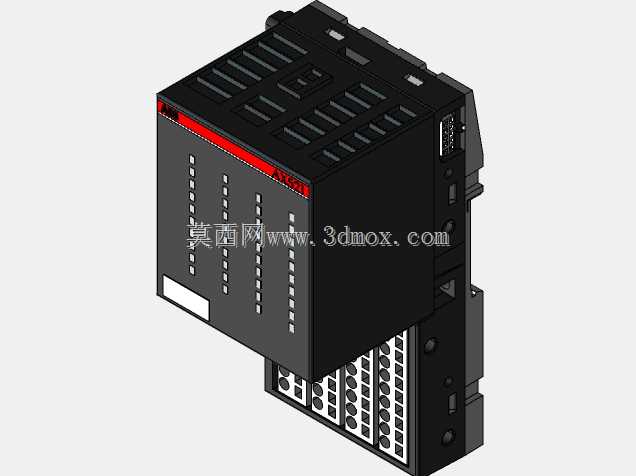

ABB AX521搭配TU516端子模块结构

　　在离散制造产线的PLC控制系统搭建场景里，这类IO模块搭配对应端子底座的组合，是连接现场侧信号与控制器核心运算单元的关键中转部件，日常做电气柜三维布局、柜内元件干涉校验时，这类元件的精准建模能直接减少现场安装返工的概率。AX521本身属于模拟量输入输出类模块，主要负责采集现场传感器传回的温度、压力、流量等连续变化的模拟信号，同时将控制器运算后的模拟量指令输出给调节阀、变频器等执行器件，实现生产过程参数的闭环调节；搭配的TU516是适配该系列模块的标准端子底座，承担模块的物理固定、现场线缆端接、模块间背板通讯连接的作用，二者组合后无需额外做转接件设计，可直接卡装在标准DIN导轨上完成固定。从设计逻辑来看，模块本体采用模块化拼接思路，

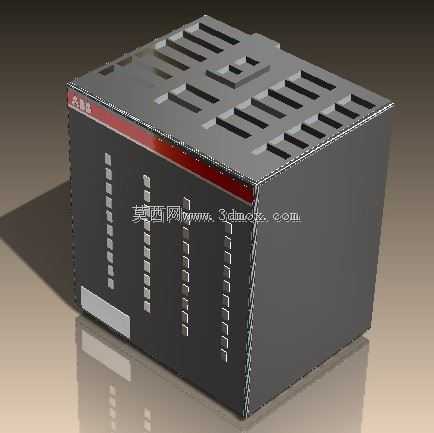

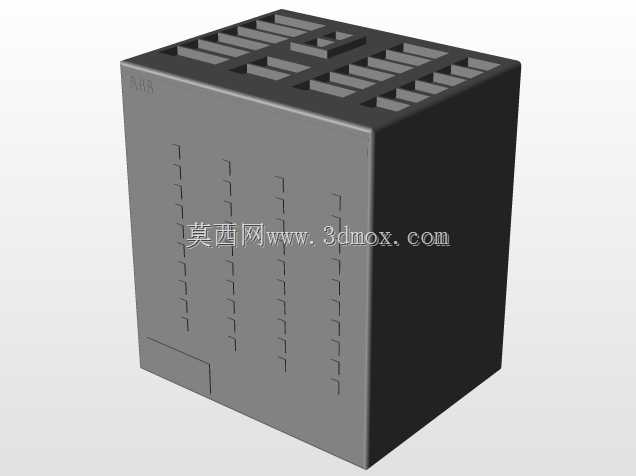

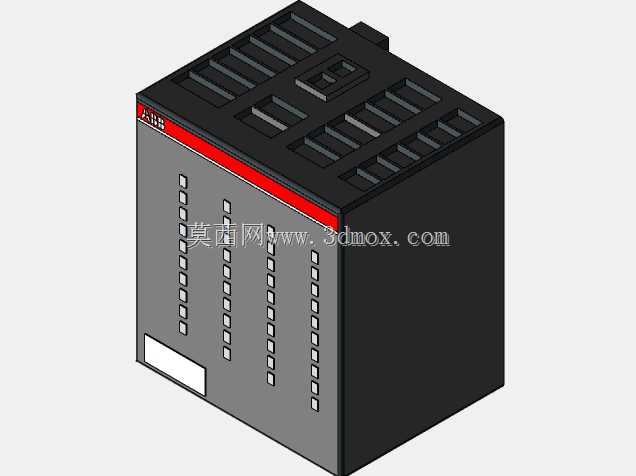

　　上部的散热格栅结构是根据模块长期工作的功耗参数做的对流散热设计，格栅的间距、深度都经过热仿真验证，保证柜内空气流通时能带走元件工作产生的热量，避免高温工况下出现采样漂移问题；正面的状态指示灯排布在模块上部的红色标识条下方，每个通道对应独立的状态指示，现场调试时不用拆接线就能快速判断通道工作状态，降低运维排查的难度。模块侧面的卡扣结构是和端子底座配合的锁紧结构，安装时对准底座导向槽推入后卡扣自动锁止，拆卸时只需扳动侧面的解锁拨杆就能快速取下模块，不用拆除现场端接的线缆，能大幅缩短后期模块更换的停机时间。端子底座的接线端排布在模块安装位的上下两侧，每个通道的接线端子对应明确的点位标识，接线时可直接对照点位图压接，端子采用螺丝压接结构，

　　适配0.5-2.5平方毫米的多芯控制线缆，压接后能满足工业现场的抗振动要求，不会因为设备运行的长期振动出现接线松脱、信号中断的问题。从安装边界尺寸来看，模块整体宽度适配标准35mmDIN导轨的安装间距，相邻模块安装时预留的散热间隙不小于5mm，柜内布局时模块前方要预留至少60mm的接线操作空间，方便后期线缆压接、模块拆装操作；模块深度方向要和柜内走线槽保持至少20mm的间隙，避免线缆弯折半径过小影响信号传输稳定性。做三维建模时，要重点还原卡扣的配合公差、导轨卡槽的尺寸精度、接线端子的位置度，因为这些尺寸直接影响后续电气柜装配时的干涉检查结果，要是建模时忽略了侧面解锁拨杆的突出尺寸，很容易出现相邻元件间距不足、拨杆无法扳动的问题，

　　导致现场安装时被迫调整柜内布局，耽误项目进度。另外模块上部的标签槽结构也要精准还原，现场运维时会在标签槽内插入通道标识标签，建模时要保证标签槽的深度、尺寸和实物一致，方便后续导出工程图时直接标注标签安装位，给生产装配环节提供准确的参考。这类模块在汽车焊装线、锂电涂布生产线、食品包装流水线的控制系统里都有大量应用，不同应用场景下对模块的安装方向、接线空间的要求略有区别，比如有切削液飞溅的机加工场景，模块要竖直安装保证散热格栅的对流方向向上，同时接线端要做防淋防护，建模时可以根据不同场景的安装要求调整模块的安装姿态，提前校验防护件和模块本体的干涉情况。
