Metaltex承载指示器结构设计

　　在商用厨房置物系统、商超陈列承载架、家用储物挂装组件的实际应用场景中，这类承载指示器是保障架体承重安全、直观反馈负载状态的核心小构件，很多一线结构设计人员在做层架类产品开发时，往往容易忽略这类小部件的结构合理性，最终导致架体过载变形、连接件失效的问题频发。从实际使用逻辑来看，这类构件的核心作用是在架体承载达到额定阈值时，通过自身结构的形变触发直观的位置反馈，不需要额外加装电子传感元件，纯机械结构的可靠性远高于电子类检测部件，尤其适合潮湿、多油烟、温差波动大的厨房、仓储类使用环境，不会出现电路受潮失效、电池亏电误报的问题。

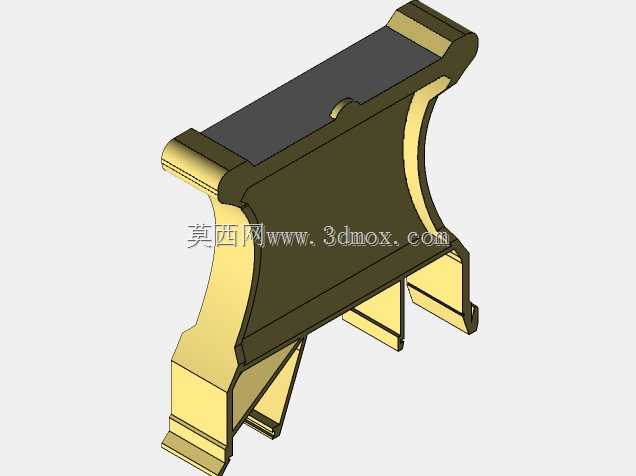

　　从结构设计思路上拆解，这个构件采用对称式的支撑框架结构，两侧的弧形支撑臂是主要的受力传导路径，顶部的平直安装面用来和置物层板的底部贴合固定，两端的卷边结构既可以作为安装时的定位卡扣，嵌入层板预设的卡槽内完成快速预固定，避免安装过程中构件移位，同时卷边的圆弧过渡可以消除应力集中点，避免长期承重状态下边角位置出现疲劳断裂。底部的两个支脚是和架体竖梁连接的承载支点，支脚末端的卡扣结构可以卡入竖梁的调节孔位内，不需要额外的螺丝紧固件，安装时只需要对准孔位按压即可完成装配，后期调整层板高度时也可以快速拆卸移位，适配不同高度的储物需求。

　　在外形尺寸与安装边界的设计上，这类构件的整体宽度需要匹配常规置物架的层板进深，通常控制在适配300-400mm进深层板的尺寸区间，两侧支撑臂的外扩角度经过反复校核，既保证足够的受力支撑跨度，避免层板中部受载后出现下凹变形，又不会超出层板的侧边边界，影响架体的整体外观一致性。顶部安装面的平面度公差需要控制在0.2mm以内，保证和层板底面完全贴合，避免出现点接触导致的局部压强过大，压坏层板的复合材质表面。底部支脚的卡扣尺寸需要和通用的25mm方管竖梁、圆形调节孔的尺寸完全适配，卡扣的倒钩角度设计为15度，既保证卡入后有足够的拉拔力，不会因为架体晃动出现脱扣，又能在需要拆卸时用普通一字螺丝刀撬动即可完成脱开，不会损坏竖梁的表面涂层。

　　从功能特性的细节来看，构件顶部的小凸点是承载状态的指示触发端，当层板上的负载达到额定承重值时，两侧支撑臂会产生可控的弹性形变，带动顶部凸点向上顶出，凸点表面通常会涂刷醒目的警示色，用户在日常使用时不需要俯身检查架体连接状态，只需要观察凸点是否突出，就能判断当前层板是否处于过载状态，这种纯机械的反馈结构不需要任何维护，使用寿命和架体本身保持一致，不会出现长期使用后指示失效的问题。支撑臂的弧形曲面设计并不是单纯的外观造型，而是经过受力仿真优化的等强度梁结构，每个截面的抗弯模量都和该位置的受力大小匹配，在保证足够支撑强度的前提下，尽可能减少材料的用量，降低构件的整体重量和生产成本，同时弧形的曲面没有尖锐棱角，在安装和使用过程中不会划伤操作人员的手部，也不会刮碰到存放的物品。

　　在实际选型适配时，结构设计人员需要注意，这类承载指示器的额定负载是和自身的材质厚度直接相关的，通常采用1.5mm厚的冷轧钢板冲压成型，表面做镀彩锌或者喷塑处理，适配的单层额定承载通常在20-30kg区间，完全满足家用厨房置物架、商超轻型陈列架的承载需求，如果是重型仓储架的应用场景，就需要调整板材厚度到2.0mm以上，同时加宽支撑臂的截面宽度，提升整体的抗弯强度。安装时需要注意，构件的两个支脚必须完全卡入竖梁的同一高度调节孔内，不能出现高低差，否则会导致两侧支撑臂受力不均，长期使用后出现单侧形变过大、指示功能失效的问题，顶部安装面和层板连接时，建议在接触面加一层0.5mm厚的橡胶减震垫，既可以避免金属和层板硬接触产生的异响，也可以补偿层板底面的平面度误差，保证受力均匀传导。很多设计新手在做这类构件建模时，容易忽略卡扣的拔模角度，导致开模冲压后卡扣部位出现毛刺、尺寸超差的问题，实际建模时需要给卡扣的配合面预留1度的拔模斜度，同时在卡扣和支脚的连接位置做R0.5的圆角过渡，避免冲压过程中出现应力开裂。
