ABB-PM554 TP ETH可编程逻辑控制器结构模型

　　这款ABB品牌的PM554 TP ETH型PLC模块，是工业自动化控制系统里的核心控制单元，在离散制造生产线、过程控制站点、成套设备电控系统中承担逻辑运算、信号采集、指令下发的核心作用，日常会对接现场的传感器、执行器、人机界面等外围设备，完成从输入信号采样到控制逻辑运算再到输出驱动的全流程控制任务，是中小型自动化项目里常用的主控单元选型之一。

　　从实际应用场景来看，这类PLC模块常被安装在标准电气控制柜的DIN导轨上，和输入输出扩展模块、通信模块、电源模块并排排布，柜内布线时会将强电动力线与弱电信号线分槽敷设，模块正面的状态指示灯可以直接在柜外观察运行状态，无需拆卸柜门就能快速判断电源、通信、输入输出点的工作情况，大幅降低现场运维的排查难度。模块自带的以太网接口可以直接对接上位机SCADA系统、车间MES网络，也能和同系列的扩展模块实现背板高速通信，不需要额外布设通信线缆，减少柜内的布线工作量。

　　在产品功能特性上，这款PLC本体集成了数字量输入输出通道，支持常规的开关量信号采集与晶体管/继电器输出，自带的以太网接口支持标准工业通信协议，可以实现程序下载、在线调试、设备组网的功能，模块正面的拨码与标识区域清晰标注了各通道的定义，接线端子采用螺钉压接式设计，适配0.5-2.5平方毫米的多股铜芯线，压接后接触可靠，抗振动性能满足工业现场的使用要求，不会因为设备运行的长期振动出现接线松动的问题。模块的状态指示灯采用分层排布，最上方是电源与运行状态灯，下方依次是通信状态灯、各输入输出通道的状态灯，指示灯亮度适中，在车间照明环境下可以清晰辨识状态，不会因为光线过强或过弱出现误判。

　　从设计思路来看，这款模块采用标准的模块化外形设计，宽度尺寸符合通用PLC的安装规范，和同系列扩展模块拼接时没有结构干涉，侧面的定位卡扣可以和相邻模块实现精准对齐，保证背板连接器的可靠接触，不会因为安装错位导致通信故障。模块的外壳采用阻燃ABS工程塑料注塑成型，表面做了细磨砂处理，既可以避免日常操作留下指纹划痕，也能提升外壳的绝缘性能，防止柜内凝露导致的短路风险。外壳的散热槽开设在模块两侧与顶部，依靠自然对流就能实现本体电路的散热，不需要额外加装散热风扇，减少了故障点，提升长期运行的可靠性。

　　在外形尺寸与安装边界上，这款模块的深度尺寸适配常规深度的电气控制柜，安装后不会和柜内的线槽、走线架发生干涉，导轨安装卡扣采用弹性设计，既可以快速卡装到标准35mm DIN导轨上，也能通过卡扣上的拨杆快速拆卸，不需要额外工具就能完成模块的更换维护。模块的接线端子排采用可拆卸设计，维护更换模块时可以直接拔下端子排，不需要逐根拆除接线，大幅缩短现场停机维护的时间，端子排上的编号和模块本体的通道编号一一对应，避免接线错误。模块前端的防护盖板可以在接线完成后盖上，防止灰尘、金属碎屑落入端子区域造成短路，盖板上预留了标签插槽，可以插入打印的通道标识标签，方便后期运维时快速识别各接线的功能定义。

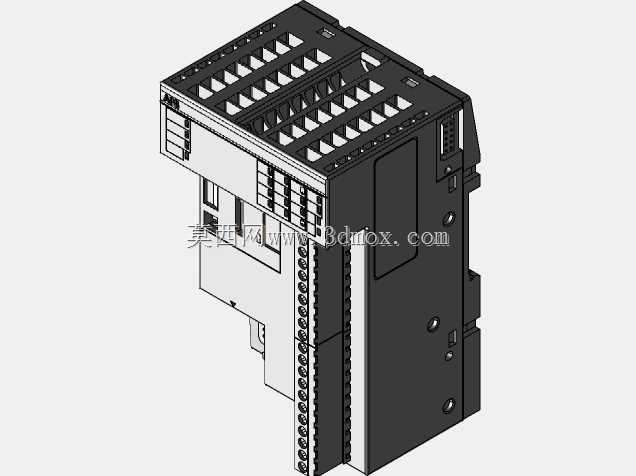

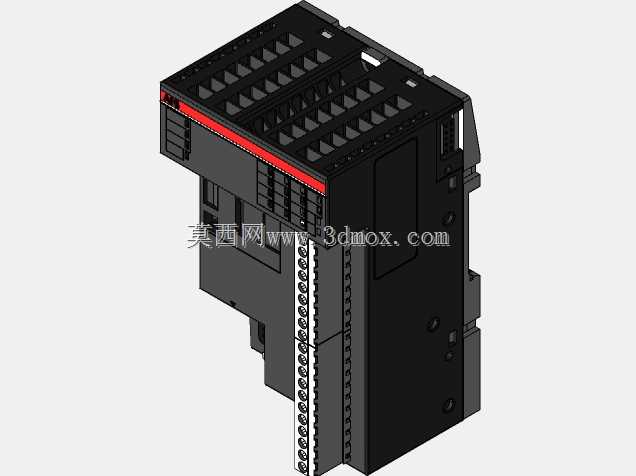

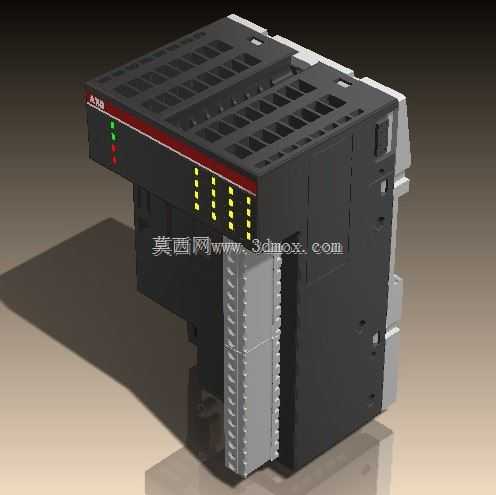

　　在实际建模过程中，这款模型完整还原了模块的所有外部结构特征，包括指示灯的排布位置、接线端子的间距、卡扣的结构形态、外壳的散热槽细节，在做电气柜三维布局设计时，可以直接导入模型进行排布校验，检查模块和柜内其他元件的安装间隙、布线空间，提前规避安装干涉问题，也能用于生成电气柜的装配示意图、运维指导资料，让现场施工人员可以直观了解模块的安装位置与接线方式。模型的安装基准面完全匹配实际产品的导轨安装面，在布局装配时可以直接对齐导轨基准，不需要额外调整位置，提升三维设计的效率。
